SD(P)-5416-G-DS: Руководство пользователя (вер.2)
80
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.

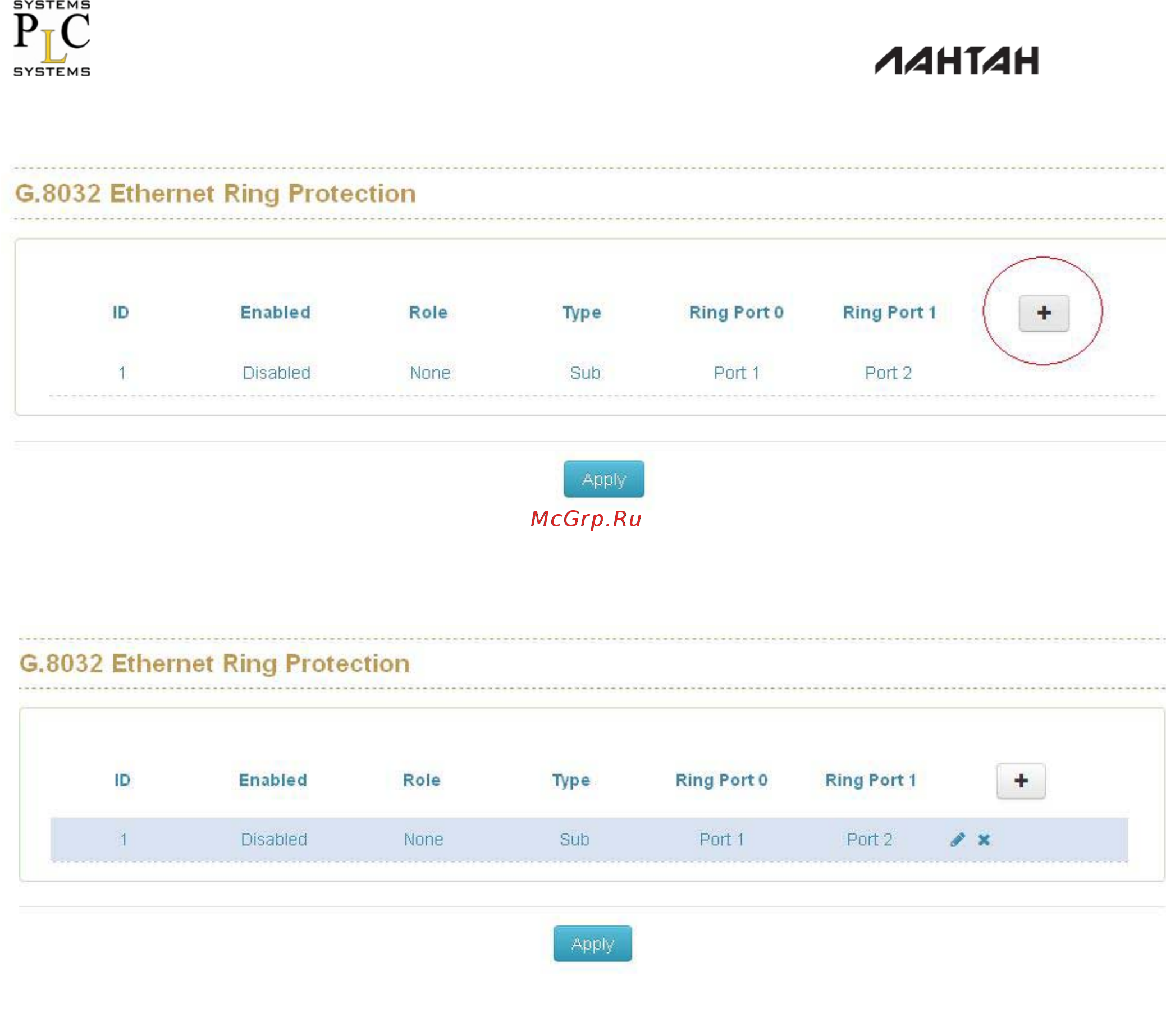

Введите режим редактирования - edit mode.
Существуют 3 роли в кольце G.8032, “owner”, “neighbour” и “none” ,
эти 3 роли очень важны во время процедуры настройки:
port 0 коммутатора “owner” должен быть связан с коммутатором
“neighbour”.
После активации кольца G8032, port0 коммутатора “owner” будет
сначала блокирован.
В целях безопасности, мы предлагаем закончить все настройки G8032 до
физического соединения, если пользователь не хорошо знаком с функциями
кольца G8032.
Настройка коммутатора «owner»
(Так как у нас только одно кольцо, мы выбираем тип кольца – Major - Главное)
