Канальный датчик влажности FS1 − специальная принадлежность

(приобретается отдельно). Для его подключения соедините разъем

датчика влажности с разъемом, который находится внутри установки.

Затем закрепите датчик при помощи хомута и стойки, расположенной в

вытяжном канале перед рекуператором.

1. 2. 3.

Установка укомплектована датчиком наружной температуры.

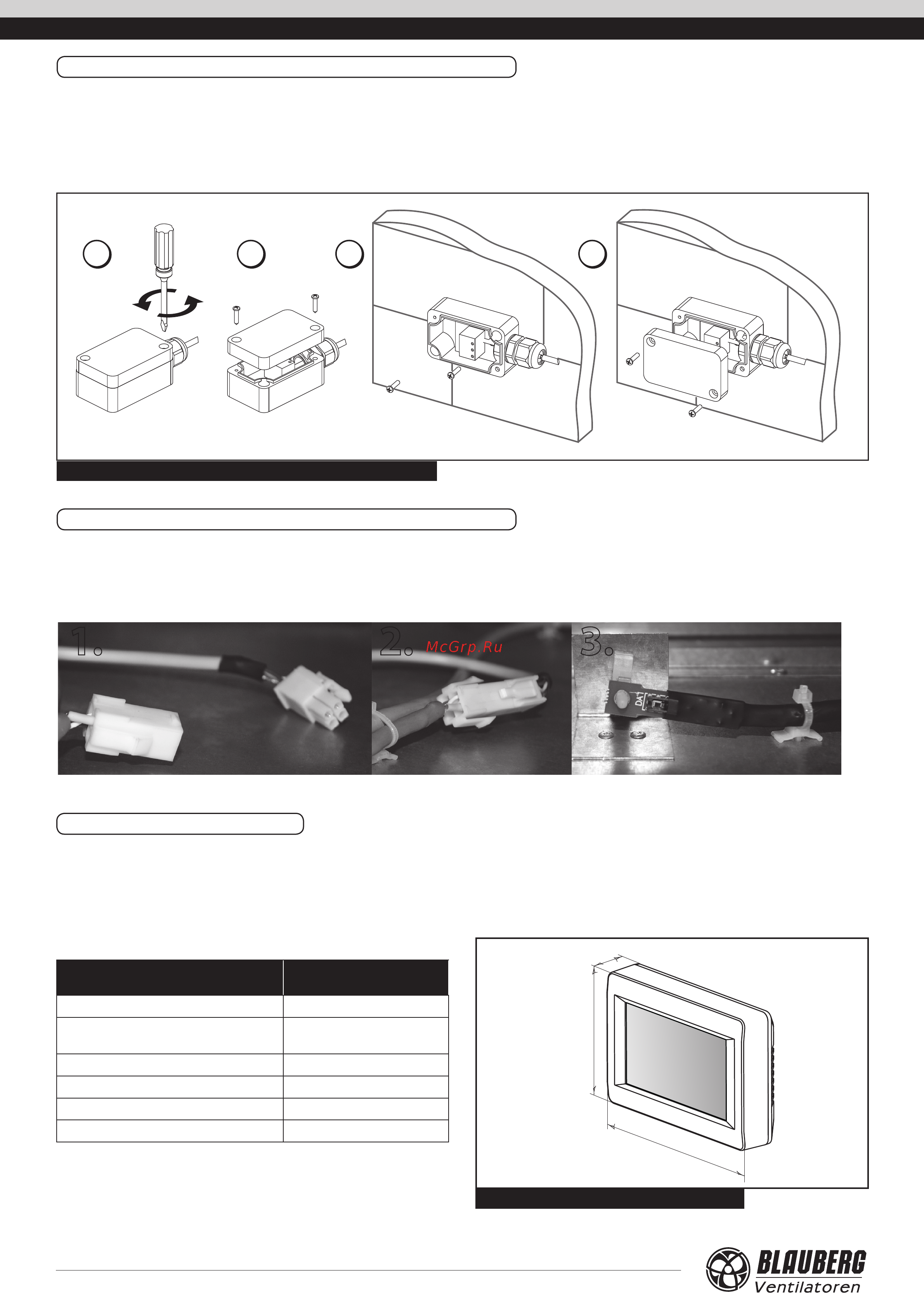

Монтаж датчика наружной температуры воздуха (рис. 8):

1. Выкрутите два самореза из крышки датчика.

2. Снимите крышку с датчика.

3. Установите датчик на наружной стороне стены. Стена не должна

подвергаться прямому воздействию солнечных лучей.

4. Установите крышку датчика на прежнее место.

5. Подключите датчик к клемнику X1 в соответствии со схемой

электрических подключений (рис. 6).

монТаж и ПодКЛЮЧение даТЧиКа наружной ТемПераТурЫ

монТаж и ПодКЛЮЧение КанаЛЬноГо даТЧиКа ВЛажносТи

Рис. 8. Функциональная схема KOMFORT EC DE2000-12 ... EC DE4000-21

130

Рис. 9. Габаритные размеры панели управления

монТаж ПанеЛи уПраВЛениЯ

Установки оснащены встроенной системой автоматики с настенной

панелью управления с сенсорным дисплеем. Для соединения установки

и панели управления в стандартной комплектации предусмотрен

провод длиной 10 м. Технические характеристики панели управления

указаны в таблице 4.

Таблица 4. Технические параметры панели управления

Параметр Значение

Окружающая температура, °С от +5 до +40

Относительная влажность, %

от 5 до 80

(без конденсации)

Сечение кабеля, мм

от 0,25 до 0,35

Материал пластик

Длина кабеля, м до 15

Степень защиты IP20
