Схема монтажа панели управления указана на рис. 10. В панели

управления установлен комнатный датчик температуры, поэтому при

установке панели управления располагайте его в рабочей зоне на

расстоянии не менее 1 м от нагревательных приборов, дверей и окон.

Панель управления крепится на стене с помощью шурупов

и подключается к установке при помощи четырехжильного

соединительного кабеля из комплекта поставки. Рекомендуемые

сечения кабеля от панели управления до установки указано в табл. 5.

Рекомендуемое напряжение питания пульта не менее 11 В.

Предприятие-изготовитель поставляет панель управления в

собранном виде, который уже подключен к установке. При необходимости

повторного монтажа панели управления следуйте рис. 10.

Рекомендуемая длина провода

от поверхности стены 90 мм

5 6

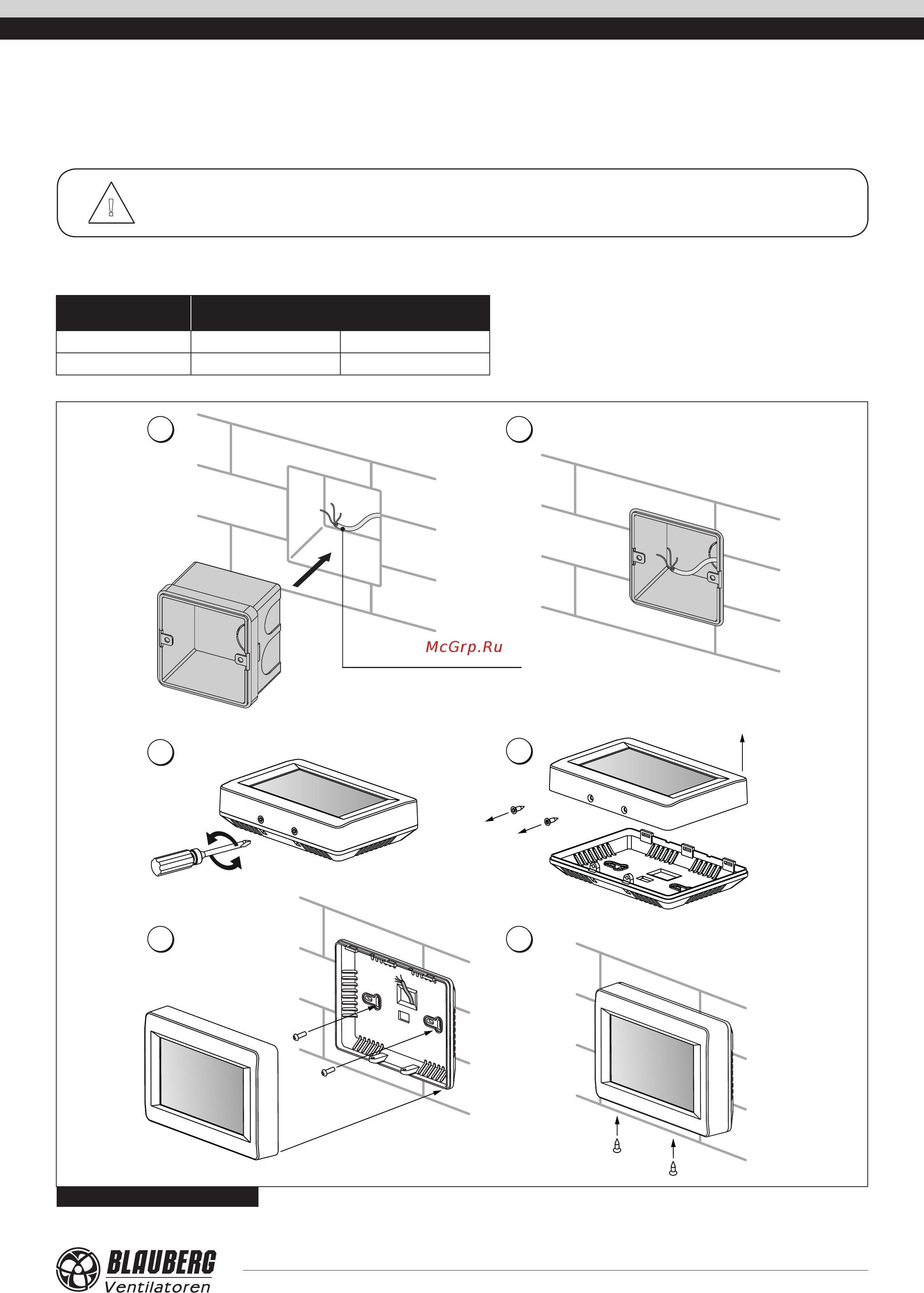

Рис. 10. Монтаж панели управления

Внимание

Запрещается прокладывать кабель питания установок в непосредственной близости параллельно с кабелем

пульта управления!

При прокладке кабеля пульта управления не допускается скручивать его излишки кольцами.

Таблица 5. Рекомендуемые сечения кабеля от панели управления до установки

Параметр Значение

Сечение кабеля ≥ 0,12 мм² ≥ 0,25 мм²

Длина кабеля до 15 м до 50 м
