KOMFORT EC LB/LBE S11
Р1
М1
М2
ТE5
ТE1
SM3
220V AC
24VAC
SM2
ТE2
D1
D2
F1 F2
RK1
SM1
48VDC
Q1
TS1
TS2
FS1*
12VAC
ТE6
FS2
УЛИЦА
Питание
Цифровой вход (DI)
Цифровой выход (DO)
Аналоговый вход (AI)
Аналоговый вход (AO)
RS485
ПОМЕЩЕНИЕ
Обозначение
на схеме
Наименование
Обозначение
на схеме
Наименование
D1* Заслонка приточного воздуха RK1 Рекуператор пластинчатый
D2* Заслонка вытяжного воздуха SM1* Эл. привод приточной заслонки
F1 Фильтр приточный SM2* Эл. привод вытяжной заслонки
F2 Фильтр вытяжной SM3 Эл. привод байпаса
M1 Приточный вентилятор TE1 Датчик наружной температуры
M2 Вытяжной вентилятор TE2 Датчик температуры воздуха после рекуператора
P1 Панель управления TE5 Канальный датчик температуры
Q1** Электрический нагреватель TE6 Комнатный датчик температуры (в панели управления)
FS1* Канальный датчик влажности TS1 Термостат защиты от перегрева +60 °С с авт. возвратом контакта
FS2 Датчик влажности в помещении TS2 Термостат защиты от перегрева +90 °С с ручн. возвратом контакта
* В состав изделия не входят, комплектуются согласно заказа. **входит в состав установки KOMFORT EC LBE S11

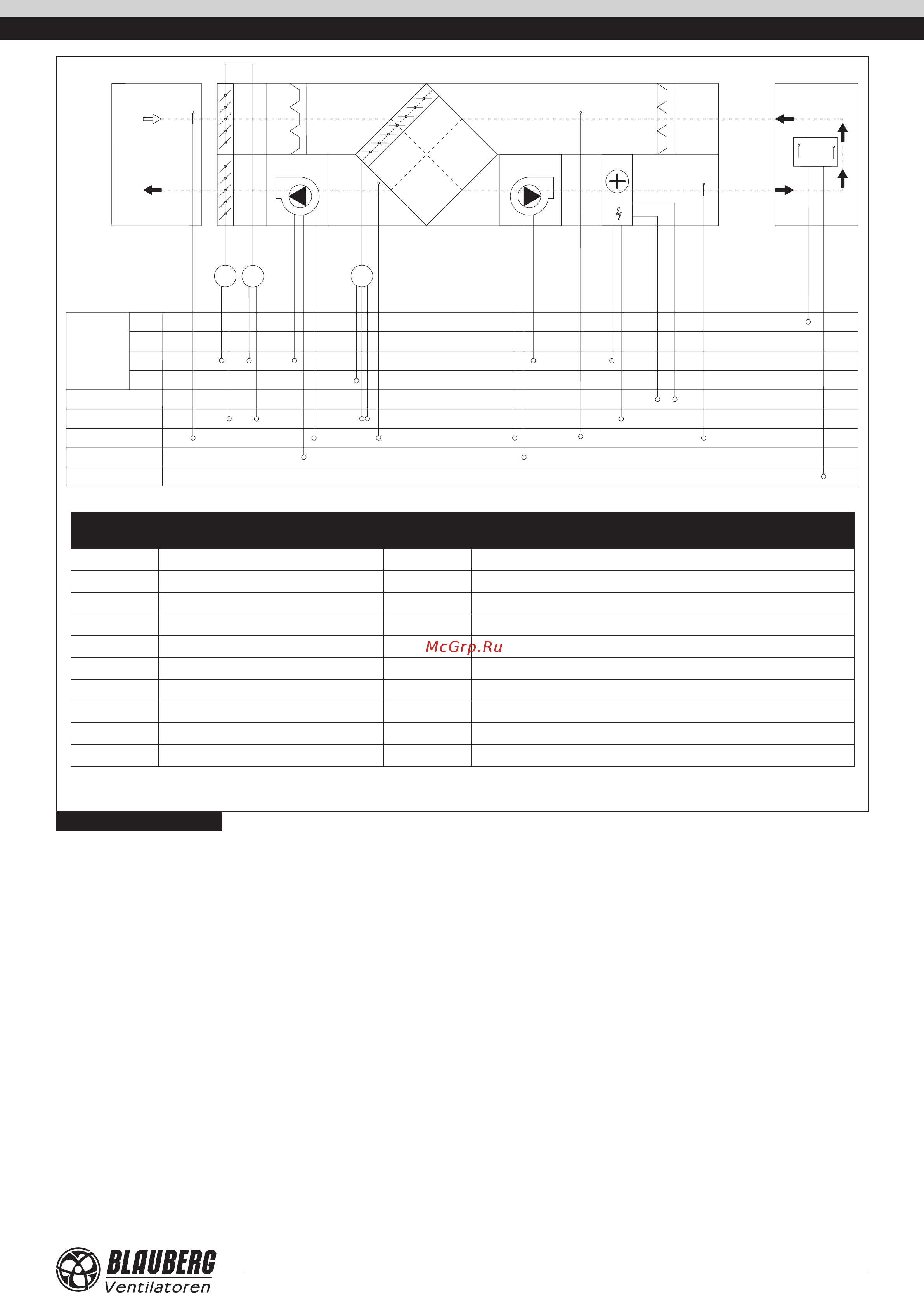

Рис. 7. Функциональная схема
