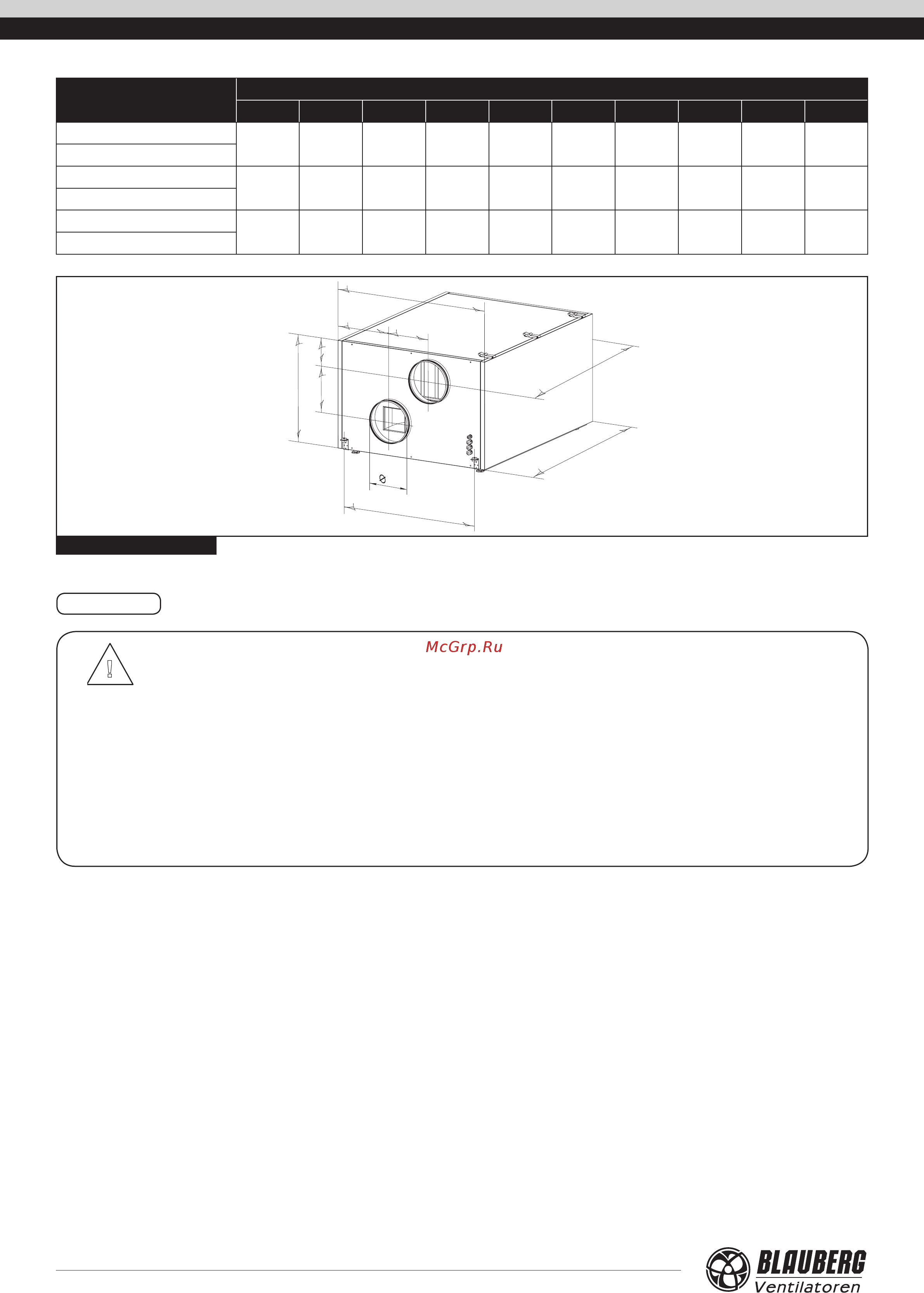

Таблица 3. Габаритные размеры
Рис. 3. Габаритные размеры
B2
L
L1
B
B3
B1
H
H1
H2
D
Модель
Размеры, мм
D B B1 B2 B3 H H1 H2 L L1
KOMFORT EC LB300 S11
159 566 125 391 186 475 202 118 1081 1187
KOMFORT EC LBE300-3 S11
KOMFORT EC LB400 S11
199 687 255 588 220 514 235 139 1092 1174
KOMFORT EC LBE400-3 S11
KOMFORT EC LB600 S11
249 940 250 837 345 620 262 156 1200 1282
KOMFORT EC LBE600-3 S11

!
 :
Установка должна быть смонтирована на жесткой и устойчивой конструкции.
Для монтажа установки используйте анкерные болты. Убедитесь, что установочная конструкция может
выдержать вес установки.
Монтаж установки осуществляется только после отключения от сети электропитания и после полной
остановки вращающихся частей.
:
Эксплуатация установки за пределами диапазона температур, указанных в руководстве по эксплуатации, а
также в агрессивной и взрывоопасной среде.
Подключение сушки для белья и другого подобного оборудования к вентиляционной сети.
Использование установки для работы с пылевоздушной смесью.

Установку можно монтировать на полу, подвешивать к потолку или
крепить к стене при помощи монтажных кронштейнов (рис. 4). Место
монтажа установки необходимо выбирать таким образом, чтобы обеспе-
чить отвод конденсата, а также доступ к клеммной коробке для электри-
ческого подключения и откидной сервисной панели для техобслужива-
ния и замены фильтров.
Подвесной монтаж установки осуществляется при помощи
резьбовых стержней и резьбовых дюбелей.
Монтажная поверхность должна быть ровной, чтобы не допустить
перекос корпуса и нарушение эксплуатации установки. В месте монтажа
следует предусмотреть возможность подключения к системе канализа-
ции для отвода конденсата. При планировании и прокладке воздухово-
дов избегайте слишком длинных участков воздуховодов, большого коли-
чества колен и переходников, т.к. это снижает расход воздуха установки.
Смонтированные воздуховоды не должны быть деформированы. При
подключении воздуховодов обеспечьте герметичное соединение с па-
трубками и соединительно-монтажными элементами воздуховодов.
Для обеспечения наилучшей производительности установки и
уменьшения аэродинамических потерь, связанных с турбулентностью
воздушного потока, рекомендуется на входе и выходе из установки
установить прямой участок воздуховода длиной не менее 1 диаметра
воздуховода со стороны входных патрубков и 3 диаметров со стороны
выходных патрубков.
При отсутствии воздуховодов или их небольшой длине закройте
патрубки установки защитной решеткой или другим защитным
устройством с диаметром ячеек не более 12,5 мм для предотвращения
попадания посторонних предметов внутрь установки и контакта с
вентиляторами.
Перед монтажом убедитесь, что монтажная поверхность имеет
достаточную несущую способность, соответствующую весу установки.
В обратном случае укрепите место установки балками. Для монтажа
установки используйте резьбовые стержни достаточной длины во
избежание возможного резонанса с монтажной поверхностью. Если в
при использовании спирального воздуховода в месте его соединения
с установкой возникает шум, замените спиральный воздуховод гибким
воздуховодом. Рекомендуется также установить гибкие вставки (в
комплект поставки не входят, заказываются отдельно).
