KOMFORT EC LB/LBE S11

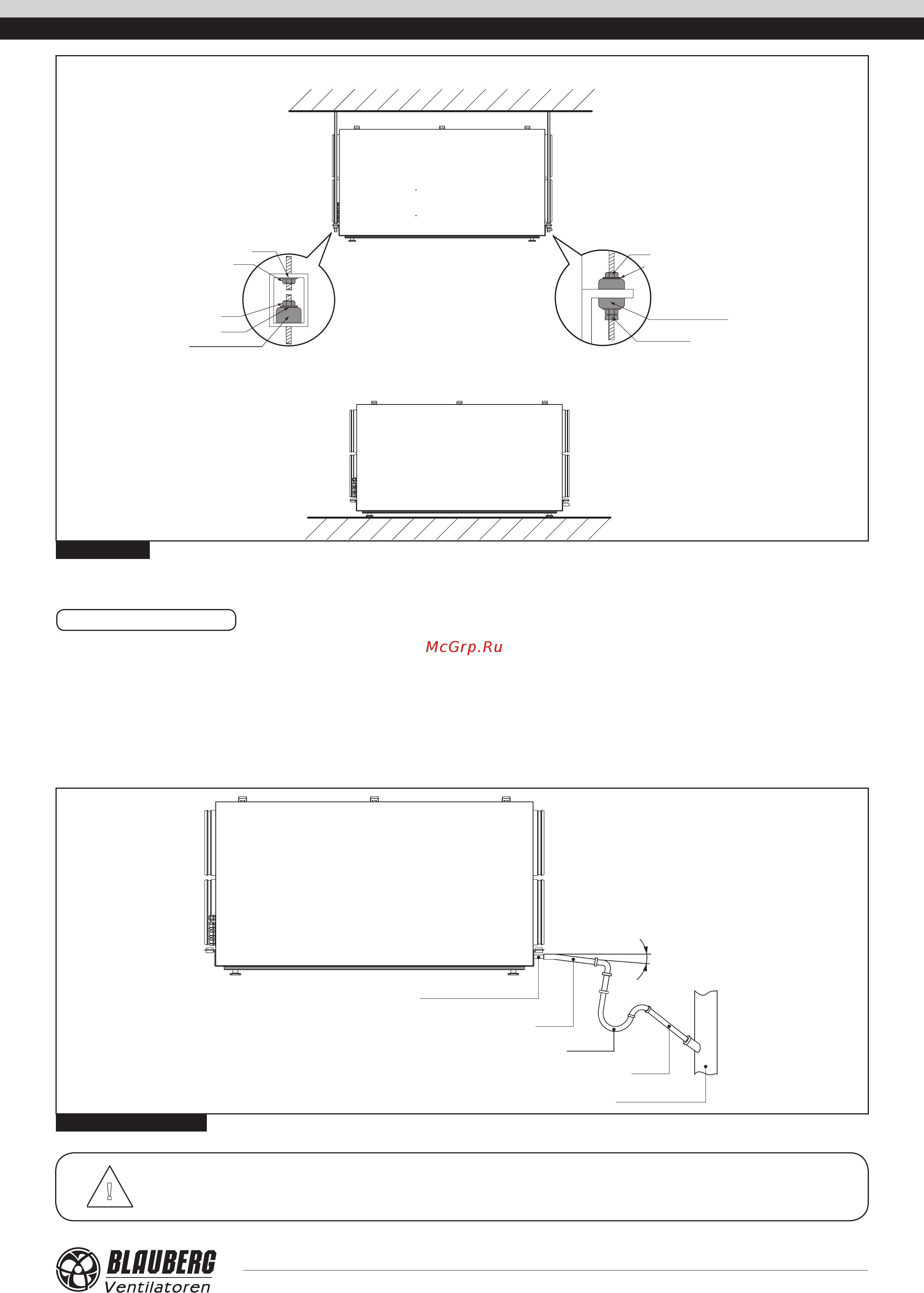

Рис. 4. Монтаж

Подвесной монтаж установки

Монтаж установки на горизонтальной плоскости

Виброизолирующая

резина

Гайка

Шайба

Гайка

Шайба

Пример 1

Шайба

Гайка

Виброизолирующая

резина

Гайка с

контргайкой

Пример 2

 

Дренажный поддон оснащен дренажным патрубком для отвода

конденсата за пределы установки.

Соеди ните патрубок, сифон (в комплект поставки не входит)

и канализационную систему металлическими, пластиковыми или

резиновыми соединительными трубами (рис. 5). Трубы должны иметь

уклон вниз не менее 3%. Заполните систему водой до подключения

установки к сети! Во время эксплу атации сифон должен быть всегда

заполнен водой. Убедитесь, что вода проходит в систе му канализации,

иначе при работе рекуператора возможно накапливание конденсата

внутри установки, что, в свою очередь, может привести к выходу из

строя оборудования и попаданию воды в помещение.

      

    0 °!

   0 °,    

     .

min 3%

ДРЕНАЖНЫЙ

ПАТРУБОК

СИФОН

КАНАЛИЗАЦИЯ

ТРУБА



При монтаже нескольких установок подключайте каждую установку к отдельному сифону.

Не допускается прямой отвод конденсата на улицу, минуя систему канализации.

Рис. 5. Отвод конденсата
