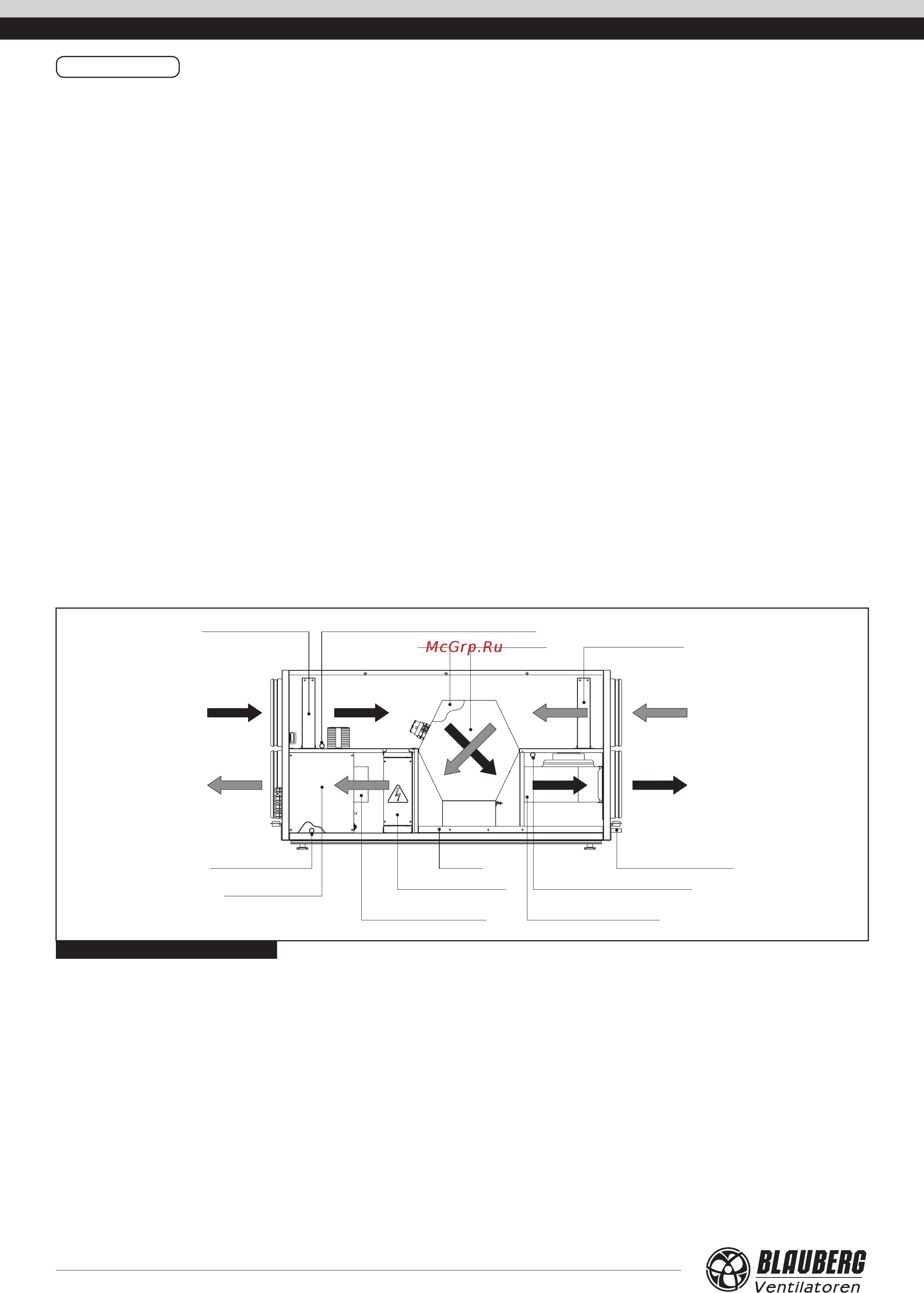

Рис. 1. Устройство и принцип работы

КонсТруКциЯ

Корпус изготавливается из трехслойных панелей из алюмоцинка

с тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм. На

корпусе предусмотрены монтажные кронштейны с вибровставками для

удобства установки. Установка оборудована откидной сервисной пане-

лью для удобного техобслуживания или ремонта. Присоединительные

патрубки из корпуса установки выведены горизонтально и оснащены

резиновыми уплотнителями для герметичного соединения с воздухо-

водами. Установка оборудована байпасом, который автоматически

открывается в летнее время, если есть необходимость охлаждения по-

мещения прохладным уличным воздухом. В установке с нагревателем

байпас используется для защиты рекуператора от обмерзания. Доступ

для сервисного обслуживания – со стороны съемной боковой панели,

слева (по ходу приточного воздуха).

Для нагнетания свежего и вытяжки загрязненного воздуха

применяются высокоэффективные ЕС-моторы с внешним ротором

и центробежным рабочим колесом. В установках KOMFORT LB300/

LB400/LBE300/LBE400 S11 применяются вентиляторы с загнутыми

вперед лопатками, которые обеспечивают постоянный расход

воздуха. В установках KOMFORT LB600/LBE600 S11 применяются

вентиляторы с загнутыми назад лопатками. ЕС-моторы обладают

наиболее оптимальным соотношением потребляемой мощности и

производительности и отвечают самым последним требованиям по

созданию энергосберегающей и высокоэффективной вентиляции. ЕС-

моторы отличаются высокой производительностью, низким уровнем

шума и оптимальным управлением во всем диапазоне скоростей

вращения.

В установках применяется пластинчатый противоточный

рекуператор из полистирола с большой площадью поверхности и

высоким КПД. Принцип рекуперации основан на использовании тепла

удаляемого воздуха для нагрева приточного воздуха. Процесс передачи

тепла происходит в рекуператоре, где теплый вытяжной воздух

отдает большую часть своего тепла приточному свежему воздуху, что

существенно уменьшает потери тепловой энергии в холодный период

года. В летний период происходит обратный процесс – охлажденный

вытяжной воздух передает часть холода теплому приточному воздуху и

позволяет более эффективно использовать работу кондиционеров при

вентиляции помещений. Для сбора и отвода конденсата предусмотрен

поддон, расположенный под блоком рекуператора. Поддон оснащен

патрубком для отвода конденсата за пределы установки. Для

предотвращения рекуператора от обмерзания в зимний период года

применяется электронная система защиты:

• KOMFORT EC LBE S11: по датчику температуры открывается

заслонка байпаса, и приточный воздух проходит мимо рекуператора

по обводному каналу, при этом он нагревается до необходимой

температуры в нагревателе. В это время теплый вытяжной воздух

прогревает рекуператор. После оттаивания рекуператора заслонка

перекрывает обводной канал, и установка работает в обычном режиме.

• KOMFORT EC LB S11: по датчику наружной температуры

останавливается приточный вентилятор, при этом теплый вытяжной

воздух прогревает рекуператор. После оттаивания рекуператора и

исчезновения угрозы обмерзания приточный вентилятор включается, и

установка возвращается в обычный режим работы.

Установка KOMFORT EC LBE S11 оснащена электрическим

нагревателем для эксплуатации при пониженных температурах

приточного воздуха. Если заданная температура воздуха в помещении не

достигается в процессе рекуперации тепла, то автоматически включается

встроенный электронагреватель для дополнительного нагрева

приточного воздуха. Плавное регулирование мощности электрического

нагревателя обеспечивает автоматическое поддержание температуры

приточного воздуха. Для защиты от перегрева электронагреватель

оборудован двумя встроенными термоконтактами: с температурой

срабатывания +60 °С с автоматическим перезапуском и с температурой

срабатывания +90 °С с ручным перезапуском.

Высокую степень очистки воздуха обеспечивают встроенный фильтр

кассетного типа с классом очистки G4 на вытяжке и карманного типа G4

на притоке. Опционально может быть установлен приточный фильтр со

степенью очистки F7.

Блок управления

Приточный вентилятор

Электронагреватель

Поддон

Вытяжной вентилятор

Дренажный патрубок

Вытяжной фильтр

Приточный фильтр

Рекуператор

Байпас

ИЗ ПОМЕЩЕНИЯ

В ПОМЕЩЕНИЕ

С УЛИЦЫ

НА УЛИЦУ

Канальный датчик влажности FS1 (опция)

Канальный датчик

температуры TE5

Датчик температуры воздуха

после рекуператора TЕ2
