8
www.blaubergventilatoren.de
KOMFORT EC LB/LBE S11
Отключите установку от электросети перед всеми работами,
переведя автоматический выключатель QF в положение “OFF“.
Примите меры для предотвращения повторного включения
автоматического выключателя до окончания работ.
QF
ПодКЛЮЧение К ЭЛеКТросеТи
Внимание
Подключение установки к сети должен осуществлять квалифицированный электрик после изучения данного
руководства по эксплуатации. Номинальные значения электрических параметров приведены на наклейке завода-
изготовителя. Любые изменения во внутреннем подключении запрещены и ведут к потере права на гарантию.
Электрическая сеть, к которой подключается изделие, должна соответствовать действующим электрическим
стандартам. Соблюдайте соответствующие электрические стандарты, правила техники безопасности (DIN
VDE 0100), TAB der EVUs. Стационарная сеть электроснабжения должна быть оснащена на входе автоматическим
выключателем с электромагнитным расцепителем с зазором между контактами на всех полюсах не менее 3 мм (VDE
0700 T1 7.12.2 / EN 60335-1). Ток срабатывания защиты автоматического выключателя должен быть не меньше тока
потребления установки (см. Табл.1). Обеспечьте быстрый доступ к месту установки автоматического выключателя.
20
Out
19
Gnd
18
E+
Out
TE1
Gnd
t°
E+
17
A
16
B
15
Gnd
14
+12V
P1
A B Gnd
+12V
13
no
12
c
11
no
10
c
no c
9
L
8
N
7
L
6
N
5
L
4
N
PK1*
3
PE
2
N
1
L
Ввод питания
230 V AC
Питание
нагревателя
230 V AC
— ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
* — устройства в состав изделия не входят, при необходимости комплектуются согласно заказа
Управление ККБ
(no - контакт)
X 1.1X 1.2
1 21 2 1 21 2 3 1 2 3 4
2 1
SM2*
2 1
L1 N L1 N
SM1*
Коричневый
Зеленый
Белый
Желтый
Установкы должны быть подключены к однофазной сети переменно-
го тока с напряжением 230 В / 50-60 Гц при помощи кабеля питания с
вилкой Euro Plug, который уже подключен к клеммной колодке заводом
изготовителем. В отсеке блока управления установлена клеммная колод-
ка, к которой подключены провода от сенсорной панели управления.
Схема подключения указана на рис. 6. Функциональная схема указана на
рис. 7.
Обязательно заземлите установку согласно стандартам страны по-
требителя!
Подключайте все провода управления и питания в соответствии с
маркировкой клемм, а также соблюдайте полярность!
Маркировка клемм показана на крышке клеммной коробки.
Маркировка контактных зажимов установки соответствует марки-
ровке их на электрической схеме.
Ввод проводников в клеммную коробку, расположенную на боковой
стенке установки, необходимо производить через гермоввод на стенке
коробки для сохранения класса электрозащиты.
Обозначение Наименование Тип
ККБ Фреоновый охладитель NO
SM1* Эл. привод приточной заслонки LF 230
SM2* Эл. привод вытяжной заслонки LF 230
PK1* Контакт с пульта пожарной сигнализации NO
P1 Панель управления S11
ТЕ1 Датчик наружной температуры

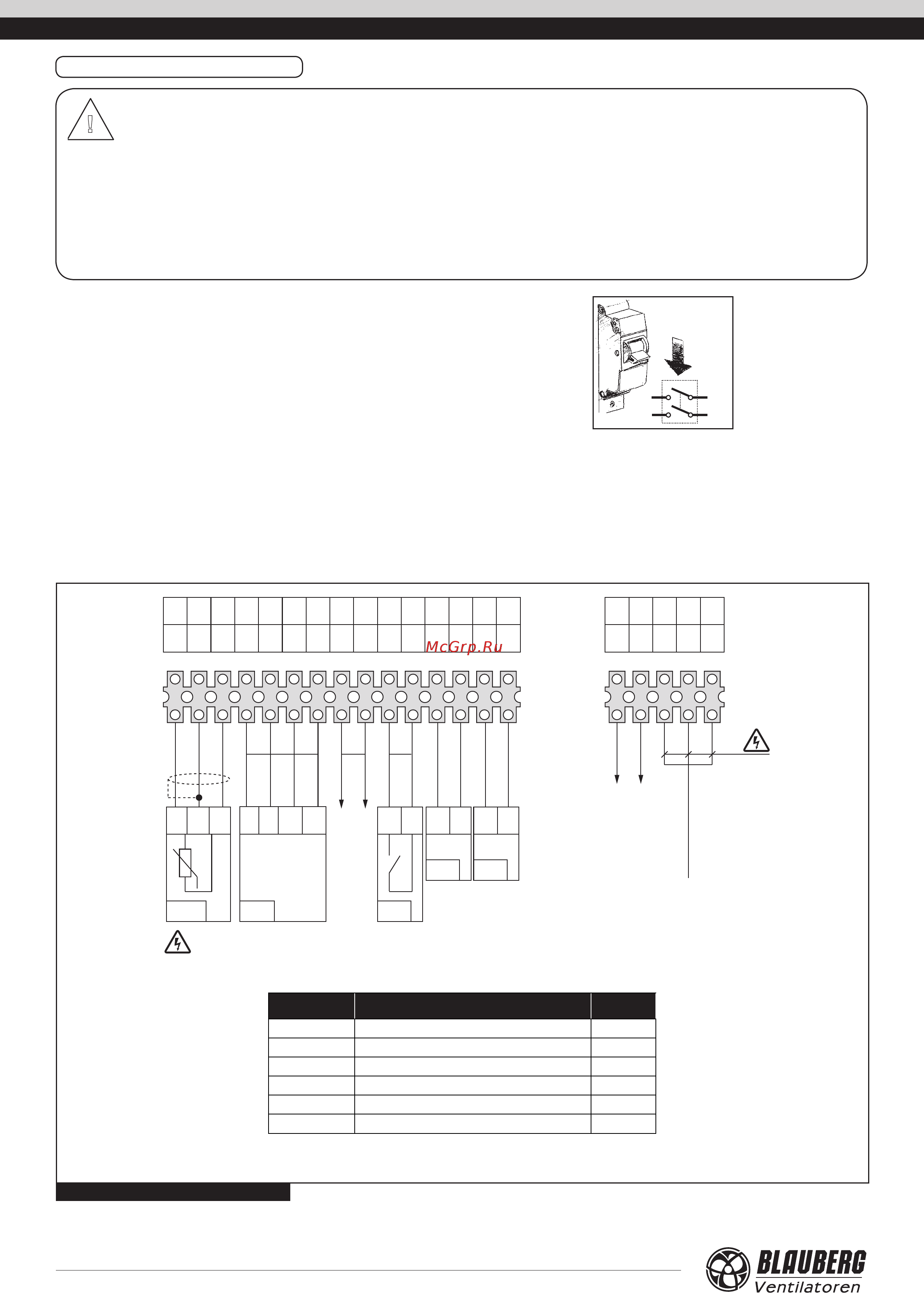

Рис. 6. Схема электрических подключений
!
