Liebherr SBSbs 8673-20 [15/58] Снятие двери

Liebherr Premium SBSbs 8673 [15/58] Снятие двери

ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

Зафиксировать предохранитель.

Зафиксировать предохранитель в отверстии.

Fig. 9 (1)

Выкрутить палец при помощи отвертки.

Fig. 9 (2)

Извлечь палец движением вверх.

Fig. 9 (3)

Повернуть шарнир в направлении двери.

Fig. 9 (4)

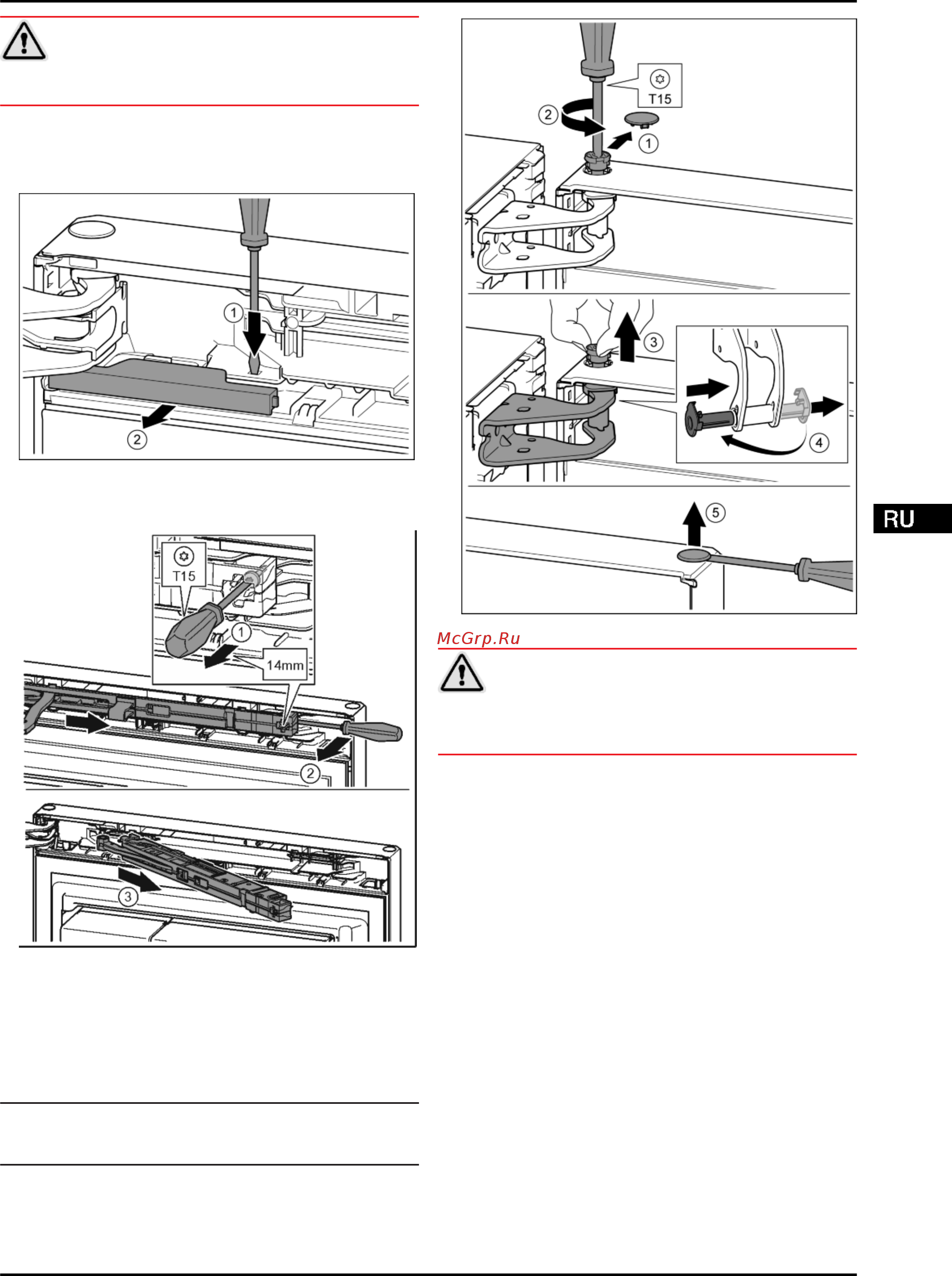

Fig. 10

Нажать накладку шлицевой отверткой.

Fig. 10 (1)

Вынуть крышку из зацепления.

Fig. 10 (2)

Fig. 11

Ослабить винт на узле амортизатора с помощью

отвертки Т15 примерно на 14 мм.

Fig. 11 (1)

Отверткой со стороны ручки переместиться за узел

амортизатора и повернуть вперед.

Fig. 11 (2)

Извлечь узел амортизатора.

Fig. 11 (3)

4.3.2 Снятие двери

Указание

Уберите продукты с полочек на дверце, прежде чем

снимать дверцу, чтобы продукты не упали.

Fig. 12

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Осторожно снять предохранительную крышку.

Fig. 12 (1)

Немного выкрутить палец отверткой Т15.

Fig. 12 (2)

Удерживать дверь и вытянуть палец рукой.

Fig. 12 (3)

Опорную втулку вывести из направляющей. Установить

и зафиксировать с другой стороны.

Fig. 12 (4)

Приподнять дверь и отставить в сторону.

Осторожно приподнять шлицевой отверткой заглушку

из опорной втулки двери и вынуть.

Fig. 12 (5)

Ввод в работу

* Наличие в зависимости от модели и комплектации 9
