Liebherr SBSbs 8673-20 [41/58] Снятие двери

Liebherr Premium SBSbs 8673 [41/58] Снятие двери

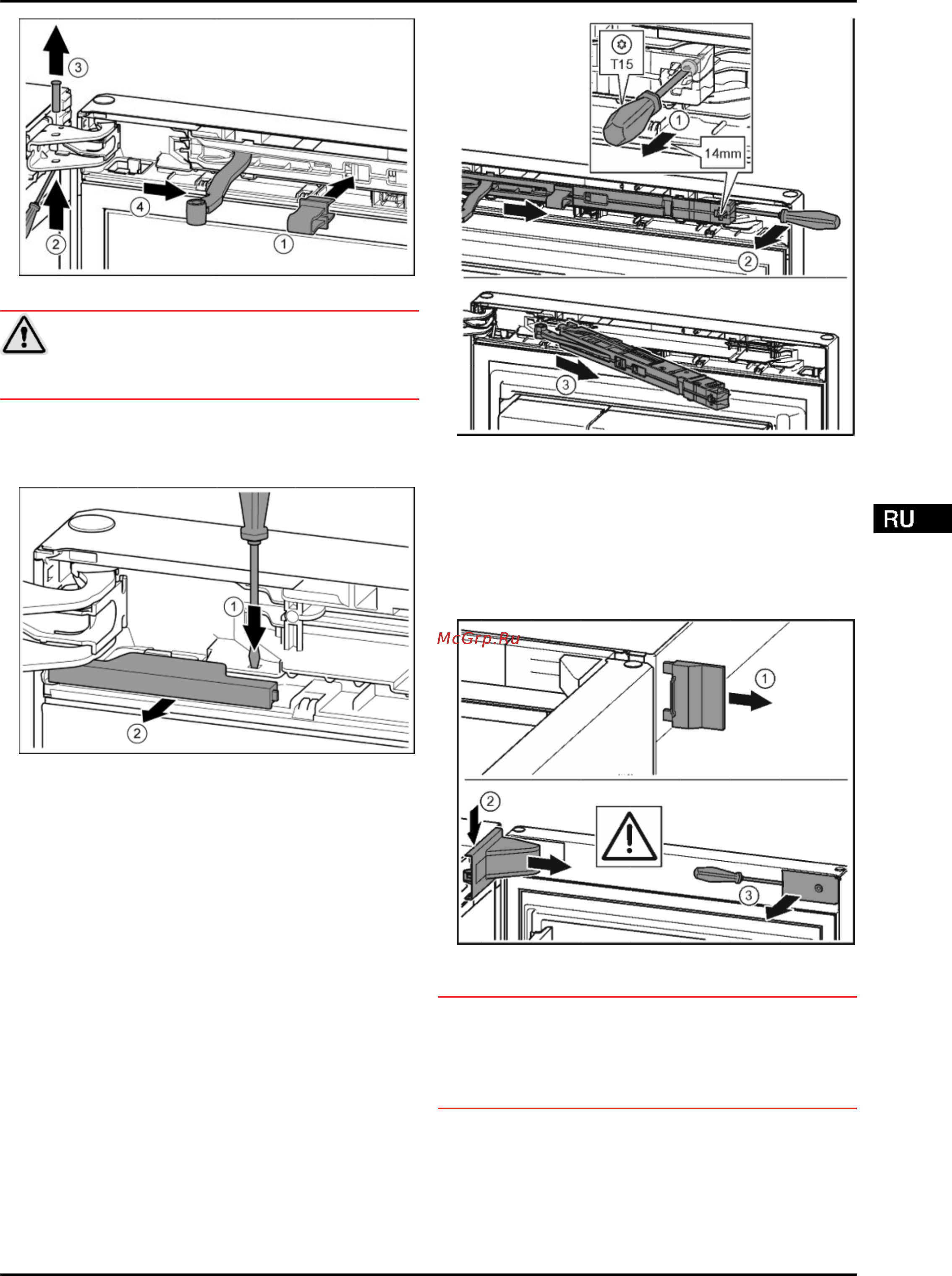

Fig. 7

ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

Зафиксировать предохранитель.

Зафиксировать предохранитель в отверстии.

Fig. 7 (1)

Выкрутить палец при помощи отвертки.

Fig. 7 (2)

Извлечь палец движением вверх.

Fig. 7 (3)

Повернуть шарнир в направлении двери.

Fig. 7 (4)

Fig. 8

Нажать накладку шлицевой отверткой.

Fig. 8 (1)

Вынуть крышку из зацепления.

Fig. 8 (2)

Fig. 9

Ослабить винт на узле амортизатора с помощью

отвертки Т15 примерно на 14 мм.

Fig. 9 (1)

Отверткой со стороны ручки переместиться за узел

амортизатора и повернуть вперед.

Fig. 9 (2)

Извлечь узел амортизатора.

Fig. 9 (3)

4.3.2 Снятие двери

Для устройств без амортизатора закрывания двери:*

Fig. 10

Открыть дверь.*

ВНИМАНИЕ*

Опасность повреждения!

Если повреждено уплотнение дверцы, то она, возможно,

закрывается неправильно, что становится причиной недо-

статочного охлаждения.

Не повредите уплотнение дверцы отвёрткой!

Снять внешнюю крышку.

Fig. 10 (1)

При помощи отвертки освободить крышку опорного

кронштейна и отсоединить. Снять крышку опорного

кронштейна.

Fig. 10 (2)

Шлицевой отверткой вывести накладку из зацепления

и отвести в сторону.

Fig. 10 (3)

Для всех устройств:

Ввод в работу

* Наличие в зависимости от модели и комплектации 9
