Liebherr SBSbs 8673-20 [43/58] Перестановка опорных деталей двери

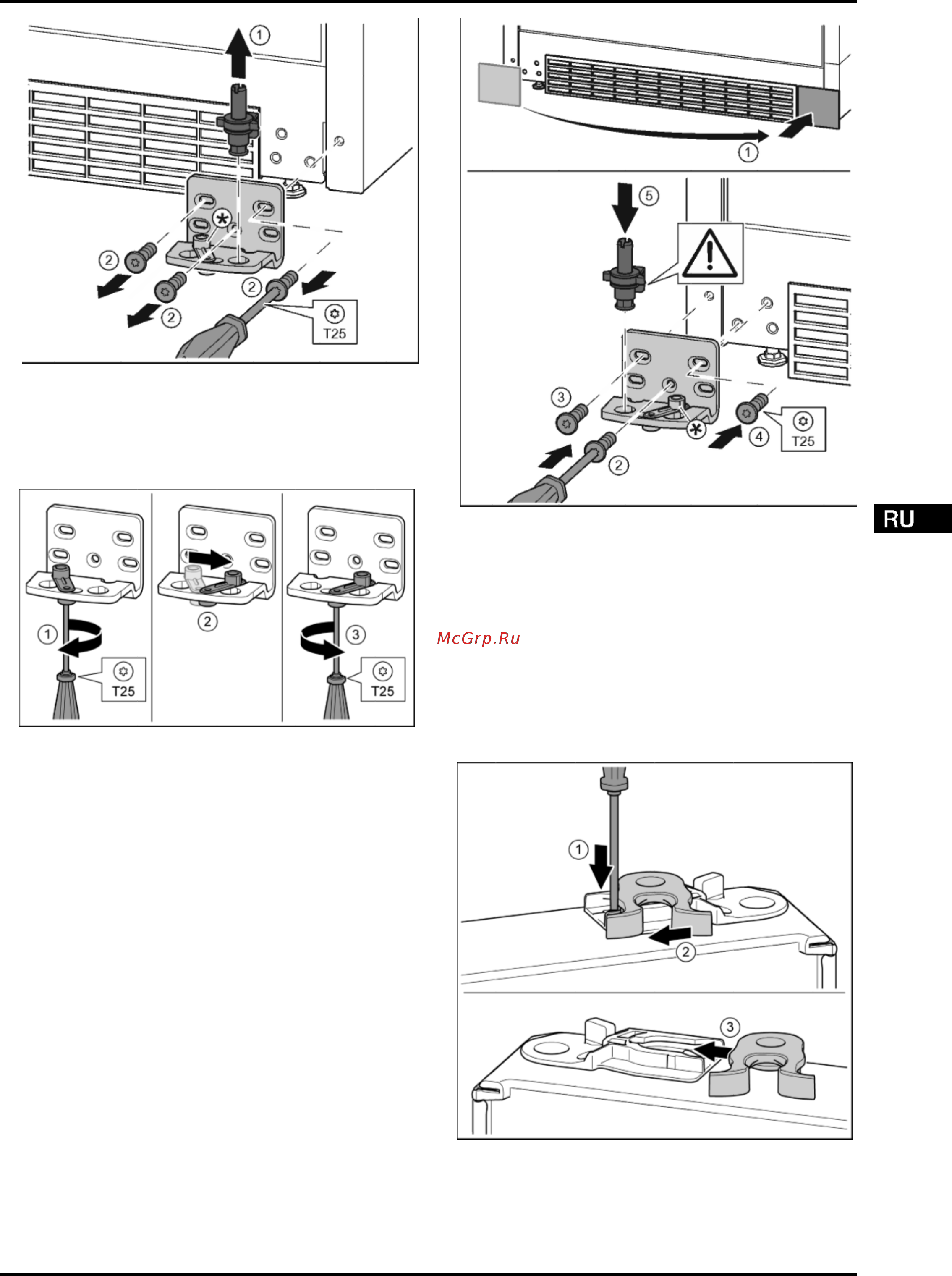

Fig. 14

Опорный палец полностью извлечь движением вверх.

Fig. 14 (1)

Открутить винты отверткой Т25 и снять опорный крон-

штейн.

Fig. 14 (2)

Для устройств без амортизатора закрывания двери:

Fig. 15

Отпустить винт отверткой Т25.

Fig. 15 (1)

Приподнять фиксатор двери и, повернув на 90° вправо,

вставить в отверстие.

Fig. 15 (2)

Затянуть винт отверткой Т25.

Fig. 15 (3)

Для всех устройств:

Fig. 16

Снять крышку и поставить с другой стороны.

Fig. 16 (1)

Установить опорный кронштейн с другой стороны и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

Fig. 16 (2)

Затянуть винты 3 и 4.

Fig. 16 (3, 4)

Снова установить опорный палец в сборе. При этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

Fig. 16 (5)

4.3.5 Перестановка опорных деталей

двери*

Для устройств без амортизатора закрывания двери:

Fig. 17

Нижняя сторона двери смотрит вверх: повернуть

дверь.*

Нажать накладку шлицевой отверткой вниз.

Fig. 17 (1)

Запорный крючок вывести из направляющей.

Fig. 17 (2)

Ввод в работу

* Наличие в зависимости от модели и комплектации 11
