Liebherr SBSbs 8673-20 [47/58] Установка в кухонную стенку
![Liebherr SBSbs 8673-20 [47/58] Установка в кухонную стенку](/views2/1281027/page47/bg2f.png)
u
Подсоедините к запорному крану
Fig. 27 (11)
гайку
Fig. 27 (8)
с расположенной на прямом конце шланга
Fig. 27 (9)
ситовой ловушкой
Fig. 27 (10)
.
u
Затяните подключения с помощью вспомогательного
инструмента
Fig. 27 (6)
по часовой стрелке.
u
Для хранения прикрепите вспомогательный инструмент
Fig. 27 (6)
с помощью накладки
Fig. 27 (7)
на шланге из
высококачественной стали.
u
Откройте запорный кран системы подвода
воды и проверьте герметичность всей
водяной системы.
Перед первым вводом в эксплуатацию:
u
Привлеките компетентного специалиста для
удаления воздуха из домового водопровода.

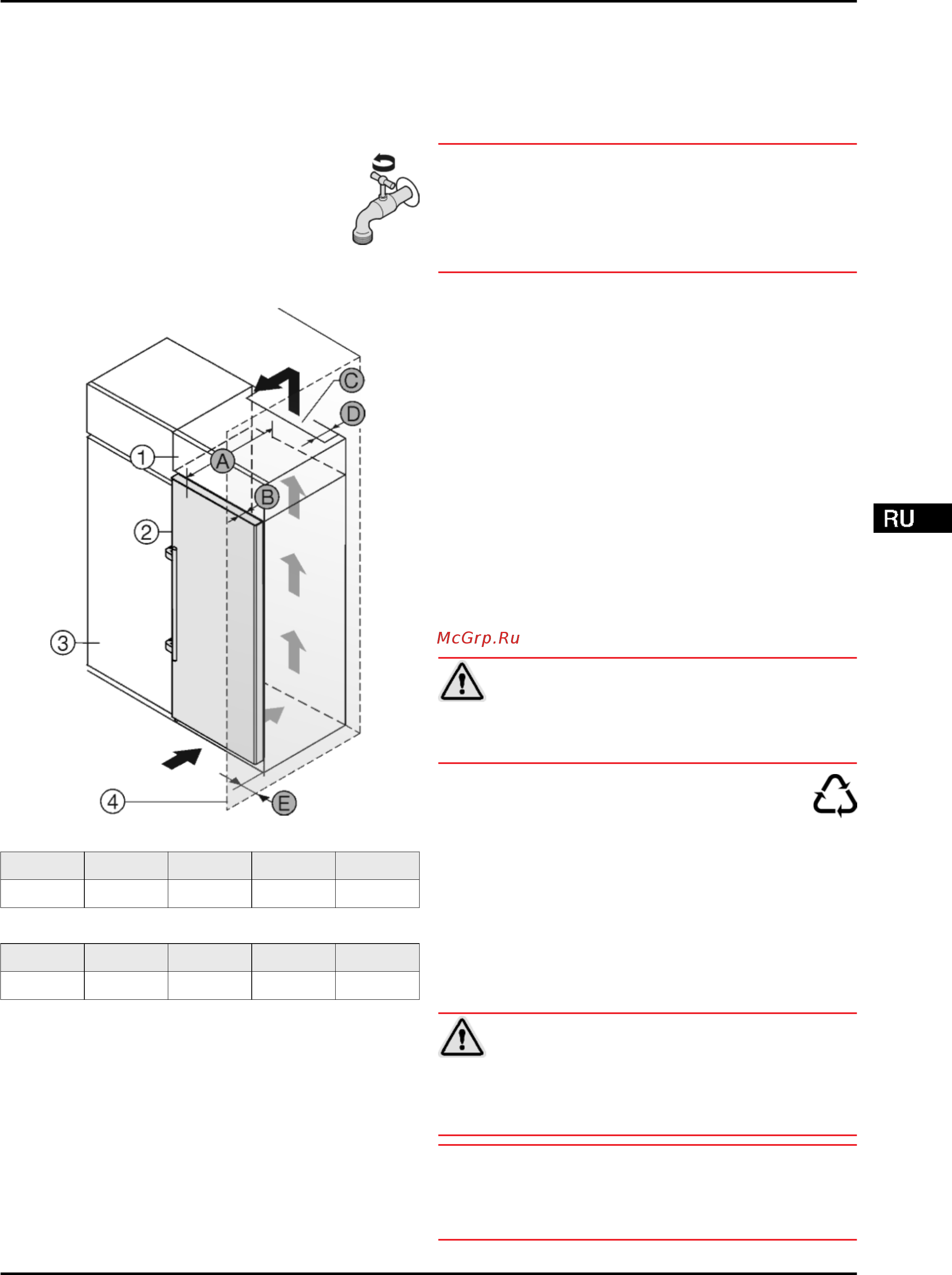

4.5 Установка в кухонную стенку
Fig. 28
Для устройств шириной 600 мм:*
A [мм]* B [мм]*
C [cм
2
]*
D [мм]* E [мм]*
665
x
65 мин. 300 мин. 50 мин. 46
Для устройств шириной 700 мм:*
A [мм]* B [мм]*
C [cм
2
]*
D [мм]* E [мм]*
750
x
65 мин. 350 мин. 50 мин. 46
x
При использовании пристенных распорок этот размер
увеличивается на 15 мм (см. 4.2) .
Эти размеры действительны для угла открывания 90 °.
Расстояния зависят от угла открывания.
Набор для ограничения угла открытия дверей на 90° в
устройствах с амортизацией закрытия можно получить
через сервисную службу.*
Устройство может быть окружено кухонными шкафами.
Чтобы уравнять устройство
Fig. 28 (2)
по высоте с
кухонной стенкой, можно установить над устройством
дополнительный шкафчик
Fig. 28 (1)
.
Установить устройство можно непосредственно рядом с
кухонным шкафом
Fig. 28 (3)
. Чтобы можно было полно-
стью открыть двери, устройство должно выступать на
глубину
Fig. 28 (B)
относительно передней стенки кухон-
ного шкафа. В зависимости от глубины кухонных шкафов и
использования пристенных распорок устройство может
выступать и больше.
ВНИМАНИЕ
Опасность повреждения из-за перегрева в результате
недостаточной вентиляции!
Если вентиляция слабая, то компрессор может быть
повреждён.
u
Следите за обеспечением достаточной вентиляции.
u
Соблюдайте требования к вентиляции.
Требования к вентиляции:
-
Выступы на задней стороне устройства предназначены
для обеспечения достаточной вентиляции. Не допу-
скается, чтобы они располагались в каких-либо углу-
блениях или проходах.
-
На задней стенке дополнительного шкафчика должен
быть вентиляционный канал с глубиной
Fig. 28 (D)
по
всей ширине этого шкафа.
-
Нужно соблюдать вентиляционное отверстие
Fig. 28 (C)
под нижней панелью.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 28 (4)
, то нужно соблюдать расстояние
Fig. 28 (E)
между устройством и стеной. Настолько выступает ручка
при открытой дверце.
4.6 Упаковку утилизируйте надле-
жащим образом
ПРЕДУПРЕЖДЕНИЕ
Опасность удушения упаковочным материалом и пленкой!
u
Не разрешайте детям играть с упаковочным мате-
риалом.
Упаковка изготовлена из материалов, пригодных
для вторичного использования:
-
Гофрированный картон / картон
-
Детали из вспененного полистирола
-
Пленки и мешки из полиэтилена
-
Обвязочные ленты из полипропилена
-
сбитая гвоздями деревянная рама со вставкой
из полиэтилена*
u
Упаковочный материал отнесите в официальное место
сбора вторсырья.
4.7 Подключение устройства
ПРЕДУПРЕЖДЕНИЕ
Неправильное подключение!
Пожар.
u
Не использовать удлинители кабеля.
u
Не использовать электрические разветвители.
ВНИМАНИЕ
Неправильное подключение!
Повреждение электроники.
u
Не использовать автономный преобразователь.
u
Не использовать энергосберегающие разъемы.
Ввод в работу
* Наличие в зависимости от модели и комплектации 15
