4.3.8 Выравнивание двери
Для всех устройств:
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
u
При необходимости, выровняйте дверь через два
продольных отверстия в нижнем опорном кронштейне
на одной оси с корпусом устройства. Для этого выкру-
тить средний винт в нижнем опорном кронштейне с
помощью прилагаемой к Т25 насадки. Оставшиеся
винты немного отпустить с помощью насадки к Т25 или
отверткой Т25 и выровнять посредством продольных
отверстий.
u
Подпереть дверь: с помощью рожкового ключа SW10
выворачивать установочную опору на нижнем опорном
кронштейне до тех пор, пока она не будет опираться на
пол, затем повернуть еще на 90°.

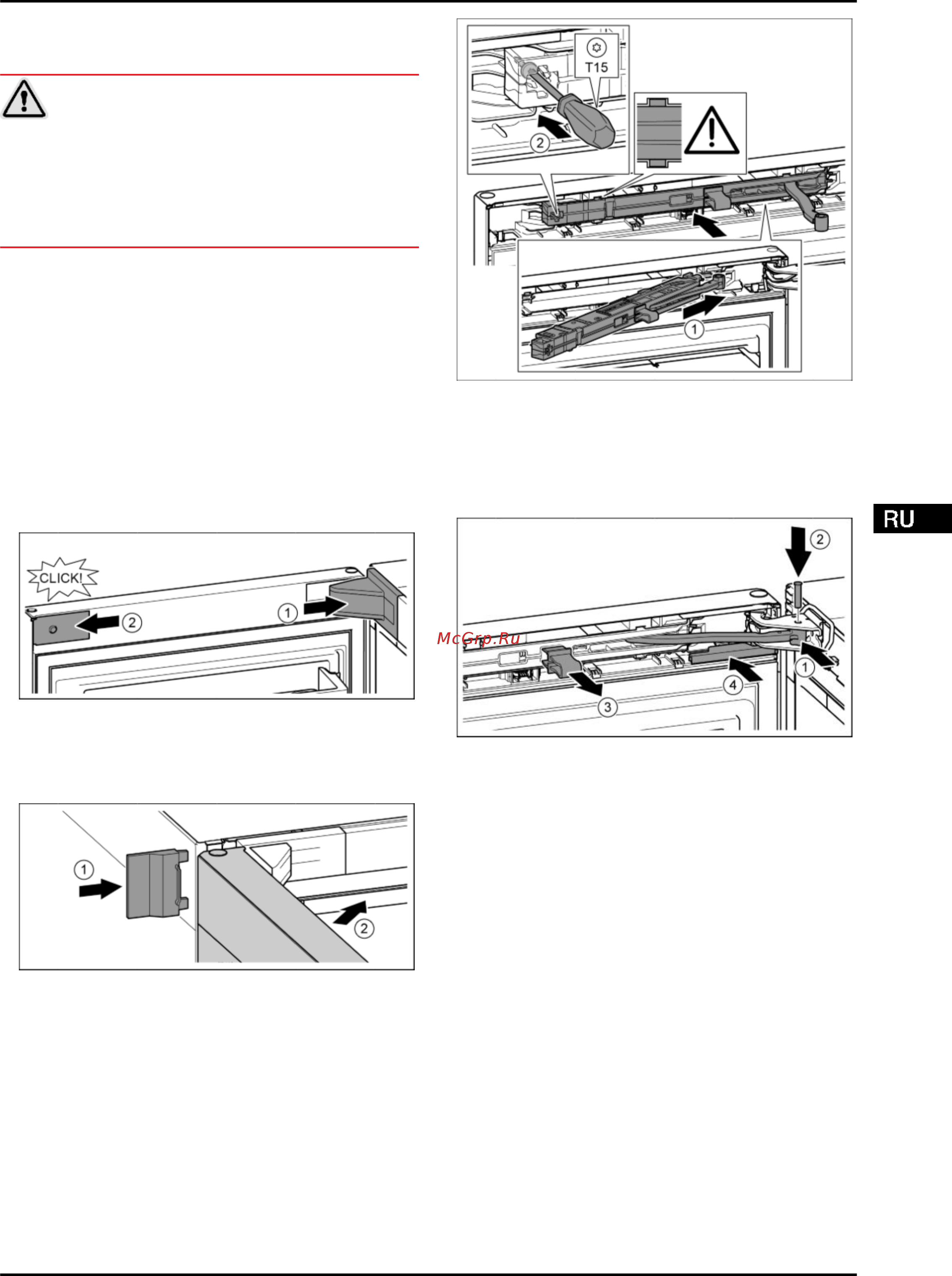

4.3.9 Установка крышек*
Для устройств без амортизатора закрывания двери:
Fig. 21
Дверь открыта на 90°.
u
Крышку опорного кронштейна установить и зафиксиро-
вать, при необходимости, осторожно разжать.
Fig. 21 (1)
u
Установить сбоку накладку и зафиксировать.
Fig. 21 (2)
Fig. 22
u
Надвинуть внешнюю крышку.
Fig. 22 (1)
u
Закрыть верхнюю дверь.
Fig. 22 (2)
4.3.10 Монтаж амортизатора закрывания
двери*
Для устройств с амортизатором закрывания двери:
Fig. 23
u
Вставить узел амортизатора со стороны опорного крон-
штейна в выемку до упора под наклоном.
Fig. 23 (1)
u
Вставить узел полностью.
w
Узел размещен правильно, если ребро узла амортиза-
тора находится в направляющей в корпусе.
u
Затянуть винт отверткой Т15.
Fig. 23 (2)
Fig. 24
Дверь открыта на 90°.
u
Повернуть шарнир в опорном кронштейне.
Fig. 24 (1)
u
Вставить палец в опорный кронштейн и шарнир. При
этом следить за тем, чтобы выступ фиксатора занимал
правильное положение в пазу.
Fig. 24 (2)
u
Снять предохранитель.
Fig. 24 (3)
u
Надвинуть крышку.
Fig. 24 (4)
Ввод в работу
* Наличие в зависимости от модели и комплектации 13
