Liebherr SBSbs 8673-20 [4/58] Монтаж бок о бок
![Liebherr SBSbs 8673-20 [4/58] Монтаж бок о бок](/views2/1281027/page4/bg4.png)

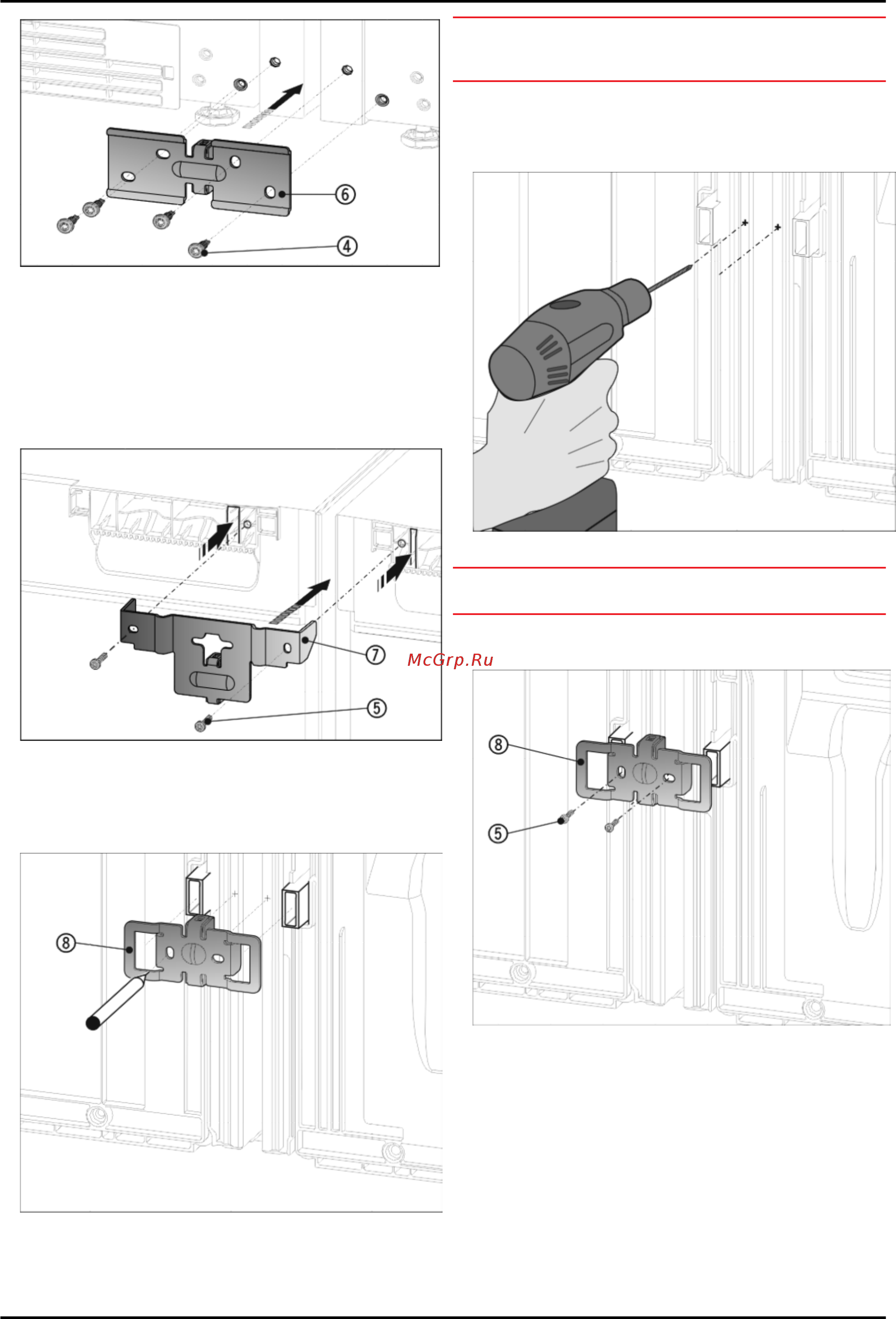

Fig. 8
u
Снимите имеющиеся крышки.
u
Надвинуть угол
Fig. 8 (6)
с помощью распорной детали
между устройствами и слегка прикрутить 4 винтами
Fig. 8 (4)
.
u
В случае необходимости выровняйте устройства
заново.
u
Теперь крепко затяните винты сверху и снизу.
С задней стороны устройства сверху:
Fig. 9
u
Надвинуть угол
Fig. 9 (7)
с помощью распорной детали
между устройствами и накладками в крышку устрой-
ства. Прикрутите 2 винтами
Fig. 9 (5)
.
С задней стороны устройства снизу:
Fig. 10
ВНИМАНИЕ
Предварительно просверлить отверстия для винтового
соединения!
u
Надвинуть угол
Fig. 10 (8)
выемками через гнездо для
пристенных распорок
u
Отметить штифтом положение отверстий для сверления
u
Снова снимите угол.
Fig. 11
ВНИМАНИЕ
Просверлить только лист! Глубина сверления ок. 1 мм.
u
Просверлить сверлом 3 мм и зачистить от заусениц
отверстия для винтов.
Fig. 12
u
Повторно надвинуть угол
Fig. 12 (8)
выемками через
гнездо для пристенных распорок.
u
Прикрутите 2 винтами
Fig. 12 (5)
.
Перед установкой верхней и нижней планки из нержа-
веющей стали сведите обе перемычки вместе по всей
длине. Так планки легче войдут в зазор. Для вдавливания
планок используйте мягкую ткань, чтобы не допустить
образования вмятин на их поверхности. Планки следует
вдавливать аккуратно и прямо, чтобы получить опти-
мальное соединение.
Монтаж «бок о бок»
4 * Наличие в зависимости от модели и комплектации
