1
Вначале выключите приемник, затем передатчик.
Внимание
3

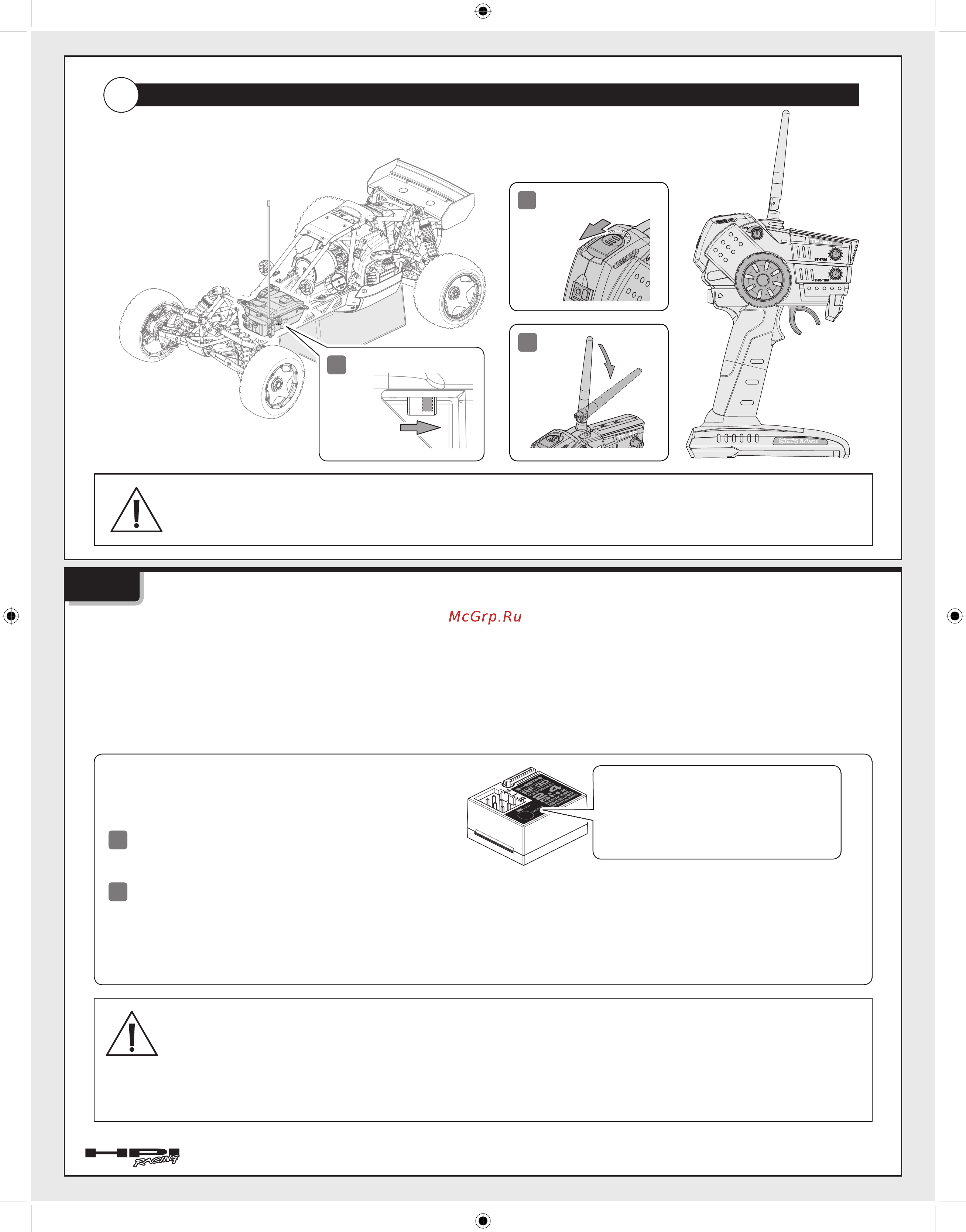

Выключение системы радиоуправления
10
ВЫКЛ
2
Настройка системы защиты
2-2
1
ВЫКЛ
1
2
HPI RF-30
Приемник
Внимание
Если Вы выключили передатчик раньше, чем приемник, Вы можете потерять контроль над моделью.
В модель встроена система защиты. Если модель теряет сигнал из-за помех или выхода из зоны действия, автоматически
включаются тормоза. Данная система устанавливается изготовителем, и Вы должны проверить ее работу перед использованием.
При работе системы защиты мигает
красный светодиод.
Ситуации срабатывания системы защиты
В случае прерывания сигнала передатчика.
В случае низкого заряда аккумулятора приемника.
Не используйте Ni-MH аккумулятор с менее чем 5 элементами (6В).
Нельзя также использовать щелочные батарейки. Когда заряд
аккумулятора слишком низкий, срабатывает система защиты.
Защитная система не может полностью защитить Вашу модель. Перед использованием убедитесь,
что никто не использует такую же радиочастоту, что и Вы, в противном случае система защиты не сработает.
