1

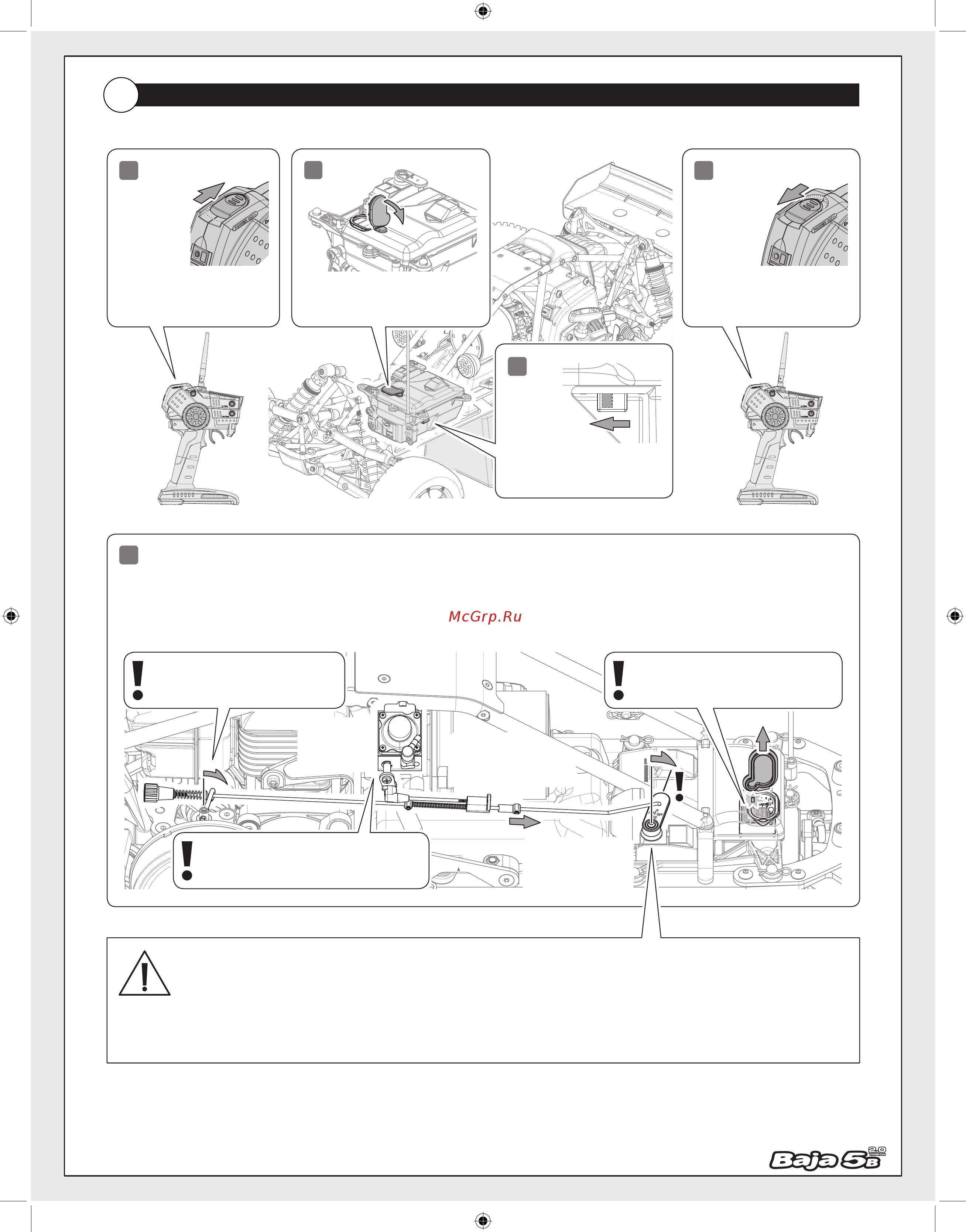

Включите передатчик
Включите приемник
Работа системы защиты
Карбюратор
Привод дросселя
Сервопривод дросселя
Выключите передатчик
1
3
ВЫКЛ
2
Проверка системы защиты
1
ВКЛ
ВКЛ
4
5
Внимание
Откройте крышку приемника
Световой индикатор на приемнике будет постоянно мигать, и сервопривод газа будет двигаться в направлении тормоза.
Это означает, что система защиты работает правильно.
Убедитесь, что тормоза
сработали
Убедитесь, что красный световой
индикатор мигает
Убедитесь, что дроссель закрыт
Если световой индикатор мигает, но сервопривод дросселя не закрывает дроссель
или тормоза не срабатывают, установите систему защиты как показано на стр. 56
