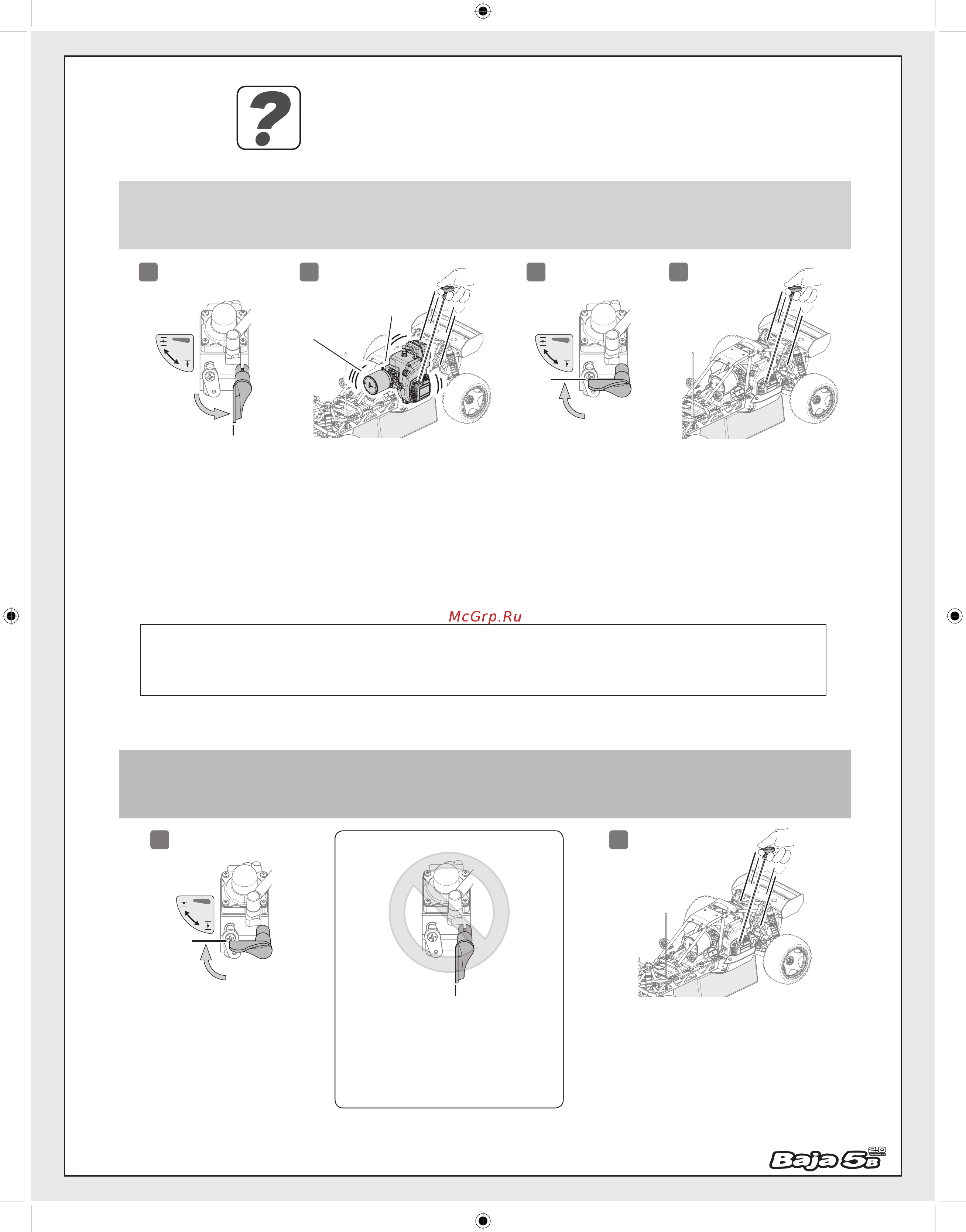

Если двигатель не заводится (после 10 рывков стартера)
Холодный двигатель
Горячий двигатель
Установите дроссельный
рычаг в положение,
указанное на рисунке.
Потяните тросик стартера (около 5 раз),
пока не услышите, что двигатель почти
завелся, и остановитесь. Не залейте
двигатель.
Верните дроссельный
рычаг в горизонтальное
положение.
Потяните тросик стартера, чтобы
завести двигатель. Для этого
должно хватить 5 рывков.
Используйте дроссельный рычаг, только если двигатель не заводится.
При его использовании можно легко залить двигатель.
Установите дроссельный
рычаг в положение,
указанное на рисунке.
Потяните тросик стартера, чтобы
завести двигатель. Для этого
должно хватить 5 рывков.
Дроссельный рычаг не должен
находится в указанном положении.
