5
6

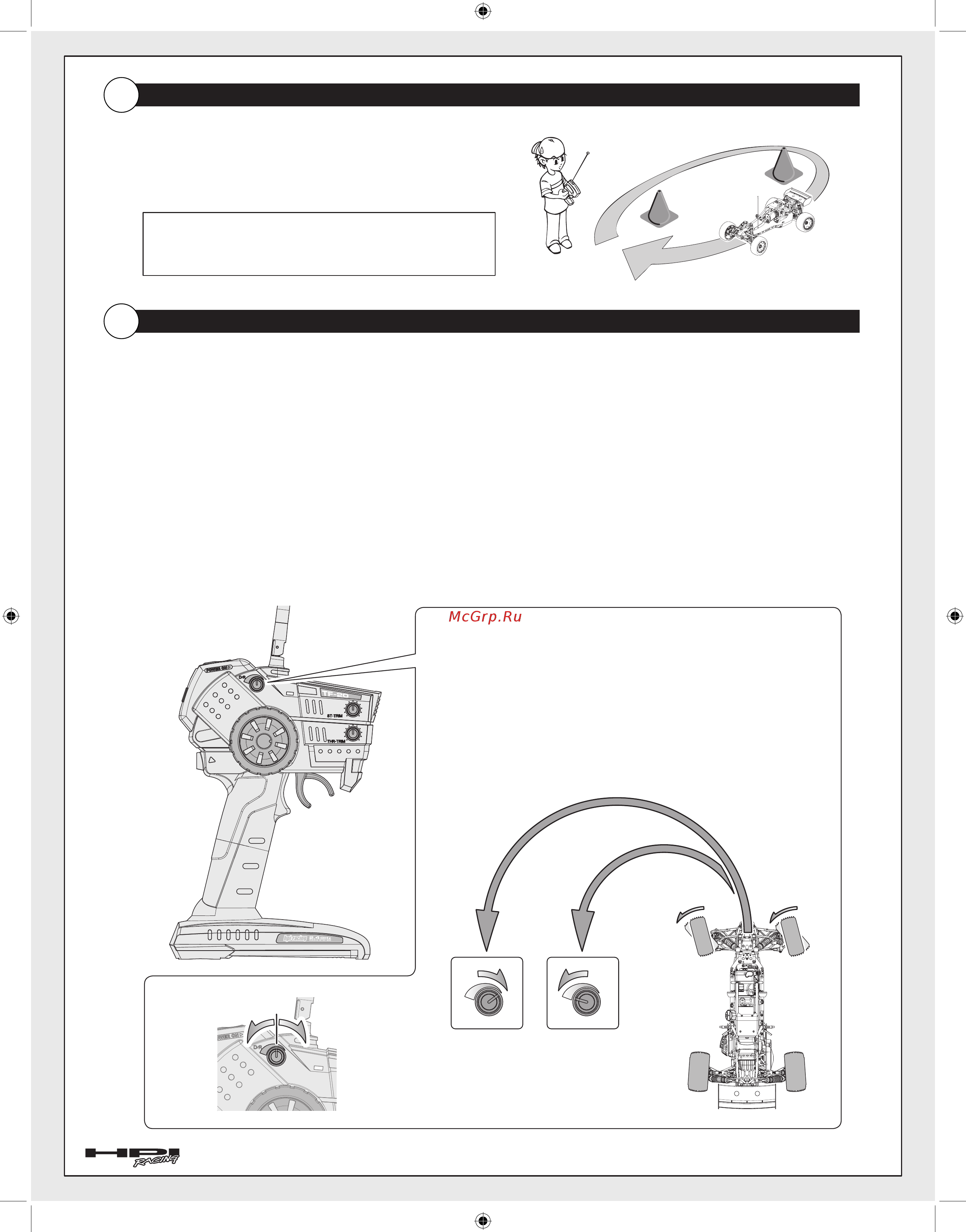

Обкатка
Вождение
Не настраивайте карбюратор во время обкатки.
Новый двигатель нуждается в обкатке. Обкатайте модель
в щадящем режиме в течении 40 минут (1 бак топлива).
Используется для настройки
сервопривода руля.
После обкатки и установки кузова можете наслаждаться нормальным вождением. Используйте модель в больших помещениях,
в особенности до тех пор, пока не научитесь уверенно управлять ею. Во время вождения Вы можете поворачивать модель
влево и вправо.
Если модель движется на Вас, управление моделью следует осуществлять обратным образом тому, как если бы она двигалась
от Вас. Используйте следующий принцип:
Управляйте так, как если бы Вы находились внутри машины.
Регулировка угла поворота управляемых колес D/R.
Для уменьшения радиуса разворота поверните регулятор
прочив часовой стрелки. Для увеличения радиуса разворота
поверните регулятор по часовой стрелке.
Резче поворот
Слабее поворот
