Внимание
7
Внимание
8
9
Справка
4-1
ВЫКЛ
3
ВЫКЛ
2
1
ВЫКЛ

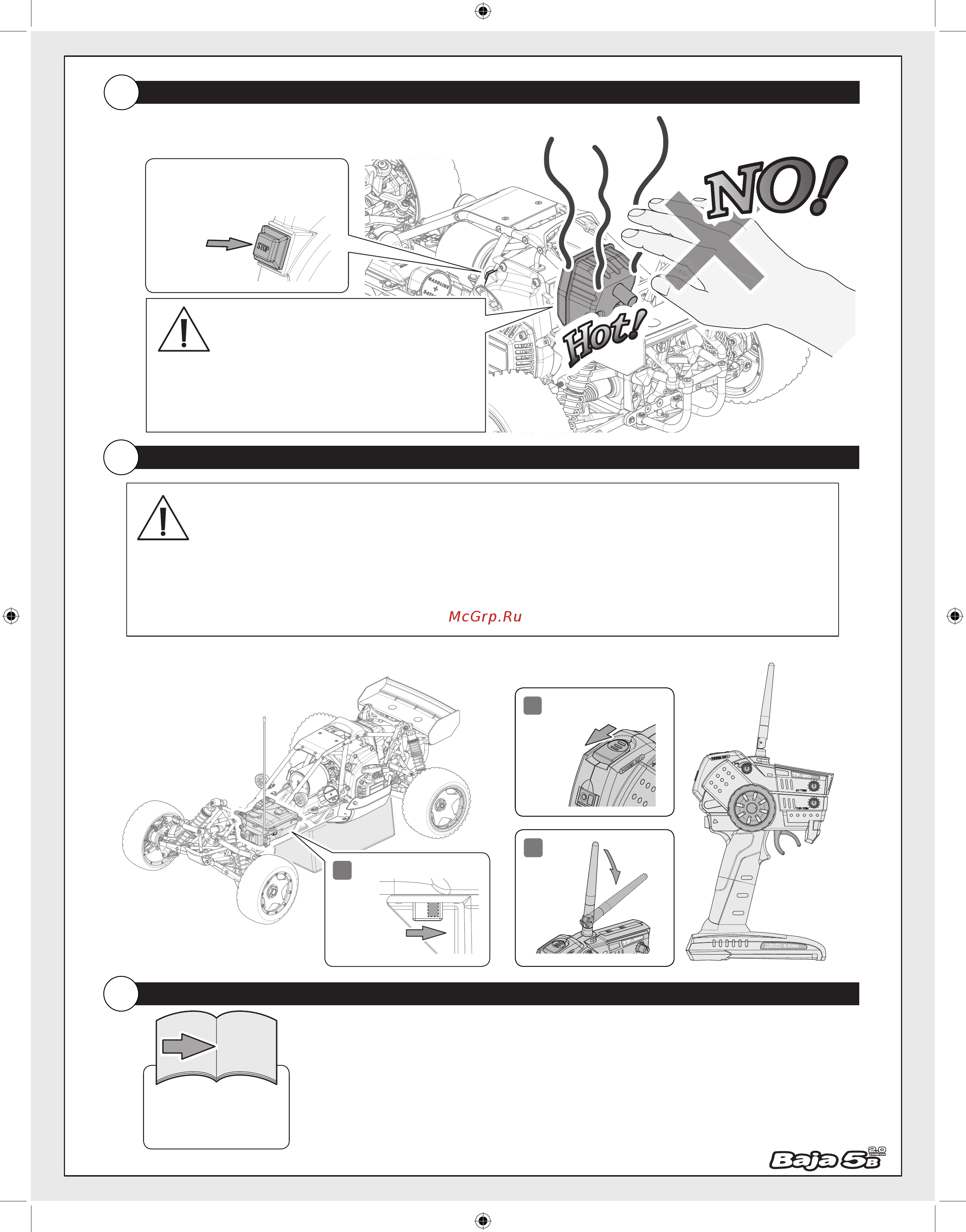

Остановка двигателя
Выключение системы радиоуправления
Нажмите кнопку отключения двигателя, чтобы заглушить двигатель.
Выключатель двигателя.
Соблюдайте осторожность, двигатель и выхлопная
труба будут очень горячими после использования.
Перед отключением приемника убедитесь, что двигатель заглушен. Если Вы выключите передатчик перед
выключением приемника, Вы можете потерять контроль над моделью.
Выключите передатчик затем приемник.
Стр. 27
Обслуживание после использования
После использования модели, проверьте ее на предмет повреждений и проведите текущий ремонт.
Содержание
- Rtr baja 5b 2 with 2 ghz 5b 1 body 1
- Vol 104151 1
- Инструкция по эксплуатации 1
- Внимание 2
- Внимание внимание 2
- Знаки внимание будут оповещать вас о действиях которые могут быть очень опасны пожалуйста внимательно ознакомтесь с инструкцией перед началом работы 2
- Меры предосторожности при работе бензинового двигателя 2
- Несоблюдение данной инструкции может привести к повреждению вашей модели а так же нанести травмы или повлечь за собой смерть 2
- Несоблюдение данной инструкции может причинить вред вам или окружающим или повредить чужое имущество 2
- Спасибо 2
- Это сложная радиоуправляемая модель для сохранения рабочих характеристик которой необходимо производить регулярное техобслуживание компания hpi предоставляет для этого все необходимые комплектующие 2
- Содержание 3
- Аа щелочные батарейки 4
- Бензин 92 98 октановый 4
- Зарядное устройство 4
- Комплектация 4
- Необходимое оборудование 4
- Обзор 4
- Обложка для инструкции 4
- Отвертка батарейки передатчика 4
- Пакет для запчастей 4
- Передатчик 4
- Радиоуправляемая модель 4
- Топливо 4
- Топливо представляет собой смесь 92 98 октанового бензина и масла для двухтактных двигателей z191 смешанных в отношении 25 1 4
- Руководство к запуску 5
- Gt escape зарядное устройство не входит в комплект поставки 6
- Включите в розетку штекер зарядного устройства 6
- Внимание 6
- Время зарядки 10 часов 6
- Вставьте штекер зарядного устройства в соответствующий разъем приемника 6
- Для увеличения срока службы аккумулятора и уменьшения времени заряда воспользуйтесь экспресс зарядным устройством hotbodies hb70452 gt escape 6
- Зарядка аккумулятора приемника 6
- Зарядное устройство питается от 12в источника и предназначено для ni mh аккумуляторов 6
- Зарядное утройство 6
- Опционально 6
- После зарядки отключите аккумулятор от зарядного устройства и зарядное устройство от сети 6
- Разъем для зарядки приемника 6
- Внимание 9
- Выровняйте колеса с помощью триммера рулевого управления 9
- Если система управления дросселем настроена неправильно вы можете потерять управление моделью после старта двигателя 9
- Настройка привода руля 9
- Настройте привод руля так чтобы колеса стояли прямо при центральном положении сервопривода руля 9
- Настройте управление дросселем по нижеуказанной схеме 9
- Регулятор тормоза 9
- Триммер газа 9
- Триммер рулевого управления 9
- Внимание 12
- Меры предосторожности при работе бензинового двигателя 12
- Не используйте модель baja 5b в следующих местах 12
- Не используйте модель на улицах дорогах общего пользования во избежание нанесения травм и или порчи имущества не используйте в воде не врезайтесь в объекты живой и неживой природы убедитесь что никто поблизости не использует вашу радиочастоту 12
- О топливе 12
- Возможные неисправности 22
- Кузовная клипса 6мм черная 27
- Кузовная клипса 8мм черная 27
- Обслуживание шасси 27
- После использования очистите модель и смажьте указанные точки замените поврежденные детали и убедитесь что все болты затянуты 27
- Установка трубчатой рамы и кузова 27
- Затяните винты крепления двигателя 28
- Контрольные точки 28
- Кузовная клипса 8мм черная 28
- Осмотрите привод руля 28
- Осмтотрите шасси на предмет повреждений 28
- Проверьте нет ли протечек или повреждений в топливном баке и топливных магистралях 28
- Проверьте плавность хода подшипников 28
- Грязь главный враг двигателя поэтому своевременное обслуживание воздушного фильтра поможет продлить жизнь вашему двигателю рекомендуется очищать фильтрующий элемент после каждого использования также рекомендуется проверять чтобы все части фильтра были хорошо подогнаны друг к другу а сам фильтр был правильно установлен на карбюраторе никогда не запускайте двигатель без воздушного фильтра 30
- Извлечение фильтрующего элемента 30
- Кузовная клипса 6мм черная 30
- Обслуживание воздушного фильтра 30
- Если песок или грязь попали в стартер снимите крышку и очистите его 32
- Замените деталь в случае повреждений 32
- Звездообразный винт с широкой головкой м4х12мм 32
- Звездообразный винт стартера м5х16мм 32
- Не разбирайте этот узел 32
- Обслуживание стартера 32
- Очистите каждую деталь чтобы она свободно двигалась 32
- Очистка стартера 32
- Профессиональный клей для резьбовых соединений красный 32
- Свечной ключ т27 16мм 32
- Стартер 32
- Z340 колесный винт 33
- Выверните шину 33
- Если шина соскакивает с диска или прижимного кольца ослабьте прижимное кольцо чтобы можно было установить шину на место затем снова затяните прижимное кольцо если шина повреждена снимите внутреннее прижимное кольцо замените шину и установите прижимное кольцо обратно 33
- Задние 33
- Надевание шины 33
- Обслуживание колес 33
- Передние 33
- Соедините концы с помощью клея для резины 33
- B089 шарикоподшипник 12х24х6мм 36
- Алюминиевая втулка 6х13х7f металлик 36
- Винт с закрытой головкой м4х16мм 36
- Контршайба м4 36
- Кузовная клипса 6мм черная 36
- Обслуживание подшипников 36
- Обслуживание сцепления 36
- Проверьте состояние подшипников замените их если они не вращаются свободно 36
- Снятие установка 36
- Сцепление изнашивается при нормальной работе при необходимости замените сцепление 36
- 87564 ремонтный комплект для vvc hd амортизаторов потяните за кожух амортизатора пока не откроется вал амортизатора 41
- Vvc hd комплект нижних амортизаторных крышек 41
- Замените если повреждено или изношено 41
- Замените если повреждено или изношено замените если повреждено или изношено 41
- Передний 85413a а 1 2 отверстия задний 85413c с 1 16 отверстий 41
- Передний 86442 20х70мм задний 86443 20х80мм 41
- Передний 86448 6х105мм задний 86449 6х115мм 41
- Разборка амортизаторов 41
- Задние з 42
- Передние 42
- З задние 43
- Задние з 43
- П передние 43
- З задние 44
- П передние 44
- Для сохранения характеристик коробки передач и дифференциала проводите регулярное техобслуживание при необходимости заменяйте изношенные и поврежденные детали 45
- Замените если повреждено или изношено 45
- Обслуживание коробки передач дифференциала 45
- Снятие установка 45
- Замените если повреждено или изношено 46
- Z665 затяжная гайка м5 47
- Винт с плоской головкой м5х16мм 47
- Винт с плоской головкой м5х20мм 47
- Кузовная клипса 8мм черная 47
- Свечной ключ т27 16мм 47
- Z665 затяжная гайка м5 48
- Винт с плоской головкой м5х16мм 48
- Винт с плоской головкой м5х20мм 48
- Винт с плоской головкой м5х30мм 48
- Винт с полукруглой головкой м5х40мм 48
- Обслуживание подшипников 48
- Проверьте состояние подшипников замените их если они не вращаются свободно 48
- Ходовой винт м5х3х22мм 48
- Если приводной вал скручивается на 45 и более градусов необходимо заменить его 49
- Замените если повреждено или изношено 49
- Обслуживание подшипников 49
- Обслуживание привода колес 49
- Проверьте состояние подшипников замените их если они не вращаются свободно 49
- Смазка 49
- Установка кожуха приводного вала 49
- Установка производится в обратной последовательности снятию 49
- Аналогичным образом разберите с другой стороны 50
- Всегда заменяйте прокладку дифференциала при его обслуживании 50
- Замените если повреждено или изношено 50
- Обслуживание дифференциала 50
- Разборка дифференциала 50
- Разборка корпуса дифференциала 50
- Регулярно проводите техобслуживание дифференциала 50
- Л левый 51
- Правый левый л п 51
- Замените шланги топливопровода если они повреждены или задубели 52
- Крышка топливного бака должна быть чистой 52
- Обслуживание топливного бака 52
- Проверьте топливный бак и топливные магистрали на предмет протечек 52
- Установка производится в обратной последовательности снятию 52
- В модель встроена система защиты если модель теряет сигнал из за помех или выхода из зоны действия автоматически включаются тормоза данная система устанавливается изготовителем и вы должны проверить ее работу перед использованием 55
- В случае слишком низкого заряда аккумулятора приемника 55
- Ситуации срабатывания системы защиты срабатывание системы защиты сопровождается миганием индикатора в случае прерывания сигнала передатчика 55
- Если крышка двигателя повреждена замените ее 57
- Если маховик поврежден замените его 57
- Обслуживание двигателя fuelie 23 57
- Проверьте не засорился ли воздушный фильтр при необходимости очистите и смажьте его маслом 57
- Проверьте правильно ли работает и не поврежден ли двигатель замените или почините поврежденные детали 57
- Проверьте свечу зажигания и нить накала на предмет износа и повреждений 57
- Проверьте состояние выхлопной трубы 57
- Проверьте стартер на наличие загрязнений при необходимости очистите его 57
- Двигатель f uelie 23 59
- Подетальная схема двигателя 59
- Блок цилиндров 62
- Валы карбюраторной воздушной заслонки 62
- Валы карбюраторной дроссельной заслонки 62
- Воздушный фильтр 62
- Выключатель двигателя 62
- Выхлопная труба 62
- Двигатель fuelie 23 62
- Держатель колодки сцепления 62
- Детали двигателя 62
- Диафрагменный бензонасос карбюратора 62
- Заправочная помпа карбюратора 62
- Звездообразный винт катушки зажигания м4х20мм 62
- Звездообразный винт с плоской головкой м6х20мм 62
- Звездообразный винт с широкой головкой м4х12мм 62
- Звездообразный винт с широкой головкой м5х16мм 62
- Звездообразный винт с широкой головкой м5х20мм 62
- Звездообразный винт с широкой головкой м5х30мм 62
- Звездообразный винт с широкой головкой м5х52мм 62
- Звездообразный винт стартера м5х19мм 62
- Карбюратор wt 668 62
- Карбюраторная заправочная пластина 62
- Картер двигателя 62
- Картер сцепления 62
- Катушка зажигания 62
- Кожух насоса карбюратора 62
- Коленвал в сборе 62
- Контргайка маховика м7 62
- Корпус карбюратора 62
- Крышка двигателя черная 62
- Крышка маховика черная 62
- Кузовная клипса 6мм черная 62
- Маховик 62
- Муфта воздушного фильтра 62
- Набор диафрагм карбюратора 62
- Набор для обслуживания карбюратора 62
- Набор игл карбюратора 62
- Набор из пружин и колодок сцепления 62
- Набор сальников карбюратора 62
- Набор штифтов поршня 62
- Номер кол описание номер кол описание номер кол описание 62
- Поршень с поршневым кольцом 1мм 62
- Прокладка карбюратора 62
- Прокладка картера 62
- Прокладка колодки сцепления м6 х14мм 62
- Прокладка цилиндра 62
- Пружина сцепления 8000об красная 62
- Рычаг воздушной заслонки карбюратора 62
- Рычаг дроссельной заслонки карбюратора 62
- Сальник воздушного фильтра 62
- Сальник выхлопной трубы 62
- Свеча зажигания cmr7h 62
- Свечной ключ 16мм т27 62
- Стартер 62
- Тр звездообразный винт с широкой головкой м4х16мм 62
- Уплотнительное кольцо 50х2 мм черное 62
- Фильтрующий элемент воздушного фильтра 62
- Фланцованный звездообразный винт с закрытой головкой м5х65мм 62
- Шаговый звездообразный винт м3х23мм 62
- Электрод свечи зважигания 62
- Винты 63
- Опциональные детали двигателя 63
- Всегда устанавливайте отрицательный развал колес больший угол развала приводит к большему проскальзыванию шины тогда как меньший угол обеспечивает лучшую обратную связь 64
- Используйте данное руководство для настройки вашей модели baja 5b перед тем как производить настройку убедитесь что модель исправна в противном случае настройки не принесут желаемого результата 64
- Настройка 64
- Руководство по настройке 64
- Угол развала колес 64
- Лучшая стабильность на прямой хуже реакция на поворот руля лучшая управляемость в середине поворота и силовое подруливание на выходе из поворота 65
- Меньшая стабильность на прямой лучше реакция на поворот руля меньше силового подруливания на выходе из поворота 65
- Настраивается изменением длины приводов руля с помощью винтовой стяжки 65
- Передние 65
- Схождение внутрь 65
- Схождение наружу 65
- Угол продольного наклона колес кастор 65
- Угол схождения передних колес 65
- Характеристика 65
- Airtronics ko jr 67
- Futaba hpi sf 67
- Обратитесь к вашей инструкции от радиоуправления для получения подробной информации о правильной настройке 67
- Опции 67
- После включения питания кулак сервопривода должен находиться в нейтральном положении 67
- Установка различных сервоприводов 67
- Металлические детали 68
- Образцы запчастей 68
- Металлические детали 69
- Металлические детали 70
- Металлические детали 71
- Металлические детали 72
- Резиновые пенистые детали 72
- Пластиковые детали 73
- Пластиковые детали 74
- Подетальная схема 75
- Сборка шасси 75
- Сборка передней части 76
- Сборка шасси 77
- Сборка задней части 78
- Сборка коробки передач 79
- Z181 силиконовое масло дифференциала 80
- Набор деталей корпуса дифференциала 87474 прокладки дифференциала 80
- Набор конических шестерен дифференциала 80
- Полный набор сплавных деталей дифференциала 80
- Сборка трансмиссии 80
- X2 x2 x2 81
- Амортизаторы 81
- Шины 82
- Сборка шасси 83
- Номер кол описание 84
- Номер кол описание номер кол описание 84
- Список запчастей 84
- Список дополнительных запчастей 85
- 86497 86498 86
- 87475 87476 86
- Hd алюминиевые детали 7075s металлик 88
- Детали из углеродного волокна 88
- Оранжевые детали из анодированного алюминия 88
- Пурпурные детали из анодированного алюминия 88
- Гарантийный талон 91
- Гарантия не распространяется 91
- Ограничения г арантии 91
- Основания для отказа в предоставлении гарантийного обслуживания 91
- Ответственность продавца 91
- Www hpi europe com 92
- Www hpiracing co jp 92
- Www hpiracing com 92
Похожие устройства
- Blue Sea Rock crawler, 1:14, 4WD зеленый Инструкция по эксплуатации
- Blue Sea квадроцикл Rock crawler, 1:14, 4WD синий Инструкция по эксплуатации
- Blue Sea квадроцикл Rock crawler, 1:14, 4WD зеленый Инструкция по эксплуатации
- Blue Sea Rock crawler, 1:18, 4WD синий Инструкция по эксплуатации
- Blue Sea Rock crawler, 1:18, 4WD красный Инструкция по эксплуатации
- Blue Sea Краулер, 1:10, 4WD Инструкция по эксплуатации
- Blue Sea Краулер, 1:8, 6WD Инструкция по эксплуатации
- MKB скоростной краулер Инструкция по эксплуатации
- Blue Sea Скорпион Инструкция по эксплуатации
- MKB трюковая, 5 колес черно-красная Инструкция по эксплуатации
- QiHui Airsoft Tank, 1276 эл. Инструкция по эксплуатации
- QiHui Anti-aircraft tank, 457 эл. Инструкция по эксплуатации
- QiHui Armed Off-road Vehicle 502 эл. Инструкция по эксплуатации
- QiHui Black Hums 509 эл. Инструкция по эксплуатации
- QiHui MightyTorrent 426 эл. Инструкция по эксплуатации
- QiHui Raging Fire 472 эл. Инструкция по эксплуатации
- QiHui Shadowsaber 326 эл. Инструкция по эксплуатации
- QiHui Sportscar, 443 детали Инструкция по эксплуатации
- QiHui Starry Sky 455 эл. Инструкция по эксплуатации
- QiHui Tank, 453 эл. Инструкция по эксплуатации
