HPI Racing Багги 1/5 - Baja 5B with D-Box 2 RTR Инструкция по эксплуатации онлайн [20/92] 246613
![HPI Racing Багги 1/5 - Baja 5B with D-Box 2 RTR Инструкция по эксплуатации онлайн [20/92] 246613](/views2/1290623/page20/bg14.png)
2

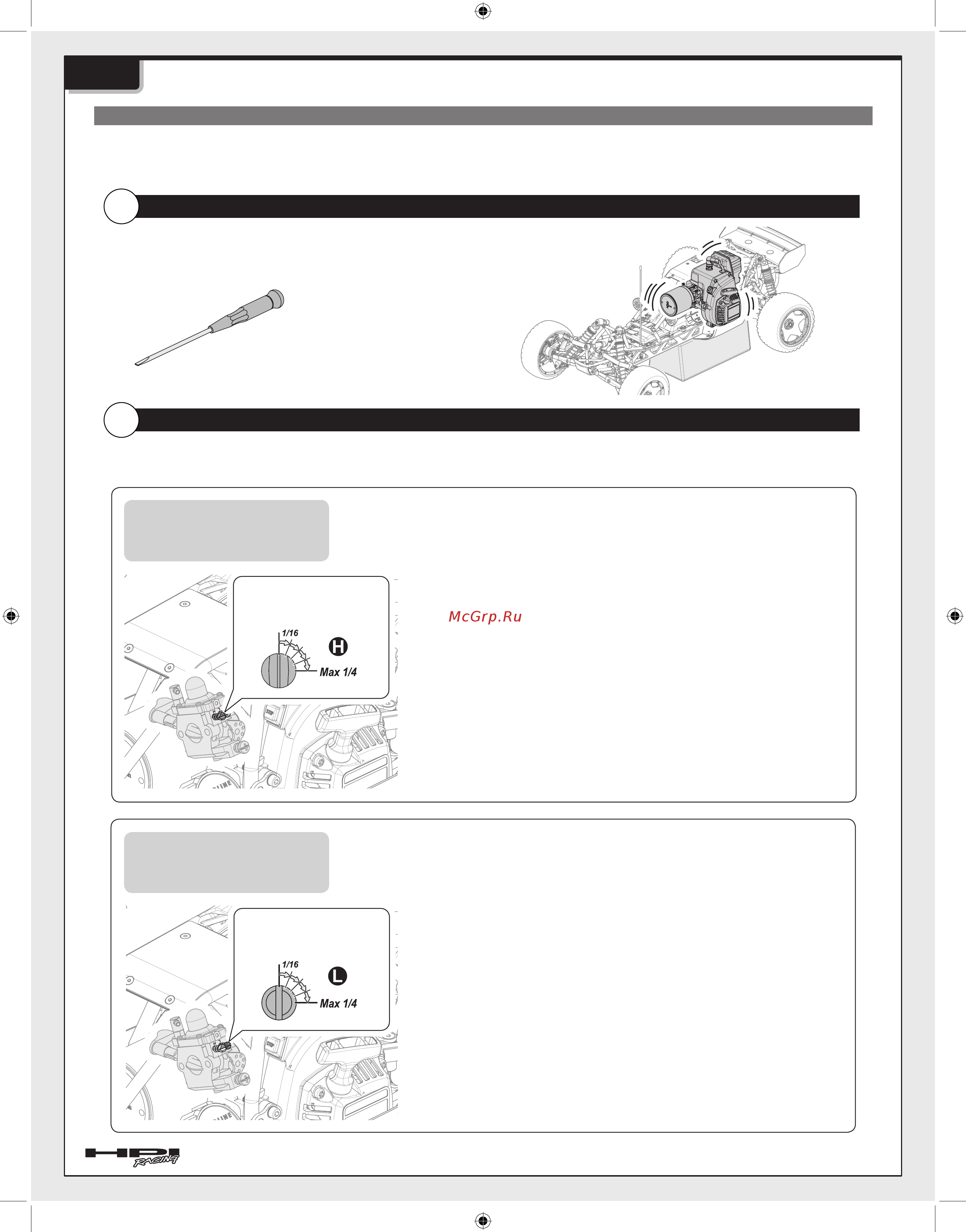

Дополнительная настройка двигателя
2-6
Настройа карбюратора
Прогрев двигателя
1
Настройка игл
2
Если после обкатки модель медленно разгоняется или имеет низкую максимальную скорость, необходимо
перенастроить карбюратор.
Используйте отвертку для настройки игл.
Перед настройкой необходимо полностью прогреть двигатель.
Настройте главную иглу и иглу малого газа для достижения наилучших характеристик двигателя.
Главная игла
Низкая максимальная
скорость
Настройте главную иглу
Если максимальная скорость модели слишком низкая, поверните
главную иглу максимум до 1/4 оборота по часовой стрелке,
относительно первоначального положения (см. следующую страницу).
Будьте осторожны при настройке главной иглы. Если Вы повернете
ее более чем на 1/4 оборота, это повредит двигатель.
Медленный разгон
Настройте иглу малого газа
Игла малого газа
Если модели медленно разгоняется, поверните иглу малого газа по
часовой стрелке максимум на 1/4 оборота относительно
первоначального положения
При настройке поворачивайте иглу с шагом в 1/16 оборота.
Производите настройку постепенно.
При настройке поворачивайте иглу с шагом в 1/16 оборота.
Производите настройку постепенно.
