Tomahawk HARPOON H2 [15/51] Отключение режима охраны

Содержание

• Введение 1
• Как пользоваться охранной системой 1
• Руководство пользователя 1
• Содержание 1
• Rpooiv 2
• Руководство по установке 2
• Harpoon н 2 3
• Введение 3
• Комплектация системы 4
• Функциональные возможности системы 5
• H rpooivi 6
• Технические характеристики системы 6
• Индикатора состояния системы 7
• Режим работы светодиодного 7
• Брелоки дистанционного управления 8
• Н1ироо1 1 8
• Индикация шо дисплея 9
• H rpooim 10
• Ацт 10
• Д brake j 10
• Вв е 11
• Й йй 11
• И дополнительного брелока 12
• Кнопок зажигание выкл зажигание вкл зажигание выкл зажигание вкл 12
• Комбинации система снята с охраны система на охране 12
• Функции системы выполняемые с шо брелока 12
• Цсх2 12
• Н1нроо1 1 14
• Функции брелока с шо дисплеем 14
• Как пользоваться охранной системой 15
• Отключение режима охраны 15
• Постановка на охрану 15
• Rpooiv 16
• Охрана с работающим двигателем 16
• Режим тихой охраны 16
• Автоматическая постановка на охрану 17
• Автоматическая перепостановка на охрану 18
• Двухшаговое отключение режима охраны 18
• Н кроого 18
• Режим иммобилайзера 18
• Двигателе 19
• Отпирание запирание дверей при заведенном 19
• Функция безопасного вождения 19
• Дистанционный опрос состояния 20
• Отключение датчика удара 20
• Поиск автомобиля 20
• Турботаймер 20
• Управление дополнительным каналом 21
• J daily 22
• Автоматический почасовой 22
• Дистанционное отпирание багажника 22
• Доп канал 1 22
• Запуск двигателя 22
• Автоматический прогрев двигателя 23
• По заданной температуре 23
• Режим паника 23
• Rpooiv 24
• Дистанционный anti hijack 24
• Режим anti hijack 24
• Автоматический режим 25
• Безопасный режим 25
• Дистанционный запуск двигателя 25
• Запуску двигателя для автомобилей 25
• Подготовка к дистанционному 25
• С механической коробкой передач 25
• Rpooim 26
• Дистанционная остановка двигателя 26
• Режим valet 26
• Аварийное снятие с охраны 27
• Второй уровень 27
• Защита от ложных срабатываний 27
• Иконка соответствующего триггера 27
• Первый уровень 27
• Примечание 27
• Pin код 28
• Отключение режима охраны 28
• Программирование нового р кода 28
• С использованием pin кода 28
• H rpdoixi 30
• Брелоках 30
• Информация о запрограммированных 30
• Информация о работоспособности датчиков 30
• Программирование новых брелоков 30
• В брелоке с lcd дисплеем 31
• Дистанционного запуска 31
• Охранных функций 31
• Порядок замены элемента питания 31
• Пример 31
• Режим программирования 31
• Режим программирования функций 31
• Rpooiv 32
• Возврат к заводским установкам 32
• Вар 2 33
• Таблица программирования охранных функций 33
• Rpooiv 34
• Аварийное отключение системы с помощью pin кода 34
• Вежливая подсветка или закрывание стекол синий провод 34
• Длина импульса активации центрального замка 34
• Запирание дверей при автоматической постановке на охрану 34
• Описание программируемых 34
• Охранных функций 34
• Учет задержки салонного освещения или задержка постановки на охрану 34
• Функция безопасного вождения 34
• Автоперепостановка на охрану 35
• Длительность импульса дополнительного канала сек 35
• Единицы измерения температуры в салоне а м 35
• Прогрев двигателя с 35
• Сирена или клаксон 35
• Температура при которой включается автоматический 35
• Функция предупреждения об открытой двери 35
• Таблица программирования функций дистанционного запуска 36
• Включение провода 1бм2 в режиме дистанционного запуска 37
• Время работы двигателя после выполнения процедуры дистанционного запуска 37
• Контроль работы двигателя по сигналу время работы стартера 37
• Описание программируемых функций дистанционного запуска 37
• Тип двигателя 37
• Тип коробки передач режим подготовки к дистанционному запуску 37
• Турботаймер 37
• Включение парковочных огней при дистанционном запуске 38
• Глушения двигателя 38
• Запирание дверей в режиме охраны после дистанционного 38
• Интервал почасового запуска 38
• Постановка на охрану с запиранием дверей при дистанционном запуске 38
• Выбор расположения основных блоков 39
• Основные принципы установки 39
• Руководство по установке 39
• Основной разъем 14 pin 40
• Подключение системы 40
• Силовой разъем 6pin 40
• Разъем 6 pin встроенные реле центрального замка 41
• Разъем датчика удара 4 pin 41
• Схемы подключения 41
• Н1проо1 1 42
• Схема подключения основного разъема вид со стороны проводов 42
• Схема подключения силового разъема вид со стороны проводов 42
• Н1кроо1 1 44
• Схемы подключения ц з 44
• Подключение вежливой подсветки 45
• Подключение к штатному блоку с негативным управлением импульс 0 с 45
• Схема подключения вежливой подсветки 45
• Н ироом 46
• Схема подключения дополнительной блокировки двигателя 47
• Схема подключения штатного клаксона 47
• Н рроом 48
• Rpooim 50
• Сигнализации 50
• Схема расположения компонентов 50

Похожие устройства

• Behringer UW 300 ULTRA WAH Инструкция по эксплуатации
• Karcher KMR 1550 LPG Инструкция по эксплуатации
• Zanussi ZU 9120 F Инструкция по эксплуатации
• Yamaha MCR-040 Orange Инструкция по эксплуатации
• Bosch GDS 18 E 0.601.444.000 Инструкция по эксплуатации
• Asus K52JU i3-370M Инструкция по эксплуатации
• Tomahawk HARPOON BS 3000 Инструкция по эксплуатации
• Bosch HBA 23B252E Инструкция по эксплуатации
• Zanussi ZU 7120 F Инструкция по эксплуатации
• Behringer UZ 400 ULTRA FUZZ Инструкция по эксплуатации
• Karcher KM 90/60 R Bp Pack Инструкция по эксплуатации
• Zanussi ZI 9120 F Инструкция по эксплуатации
• Bosch GDS 18 E 0.601.436.808 Инструкция по эксплуатации
• Tomahawk HARPOON BS 2000 Инструкция по эксплуатации
• Asus A52J/K52JE 350M Инструкция по эксплуатации
• Behringer VB 1 VINTAGE BASS Инструкция по эксплуатации
• Karcher KM 90/60 R Bp Инструкция по эксплуатации
• Zanussi ZI 7235 Инструкция по эксплуатации
• Sparky T 14 Инструкция по эксплуатации
• Behringer VD 400 VINTAGE DELAY Инструкция по эксплуатации

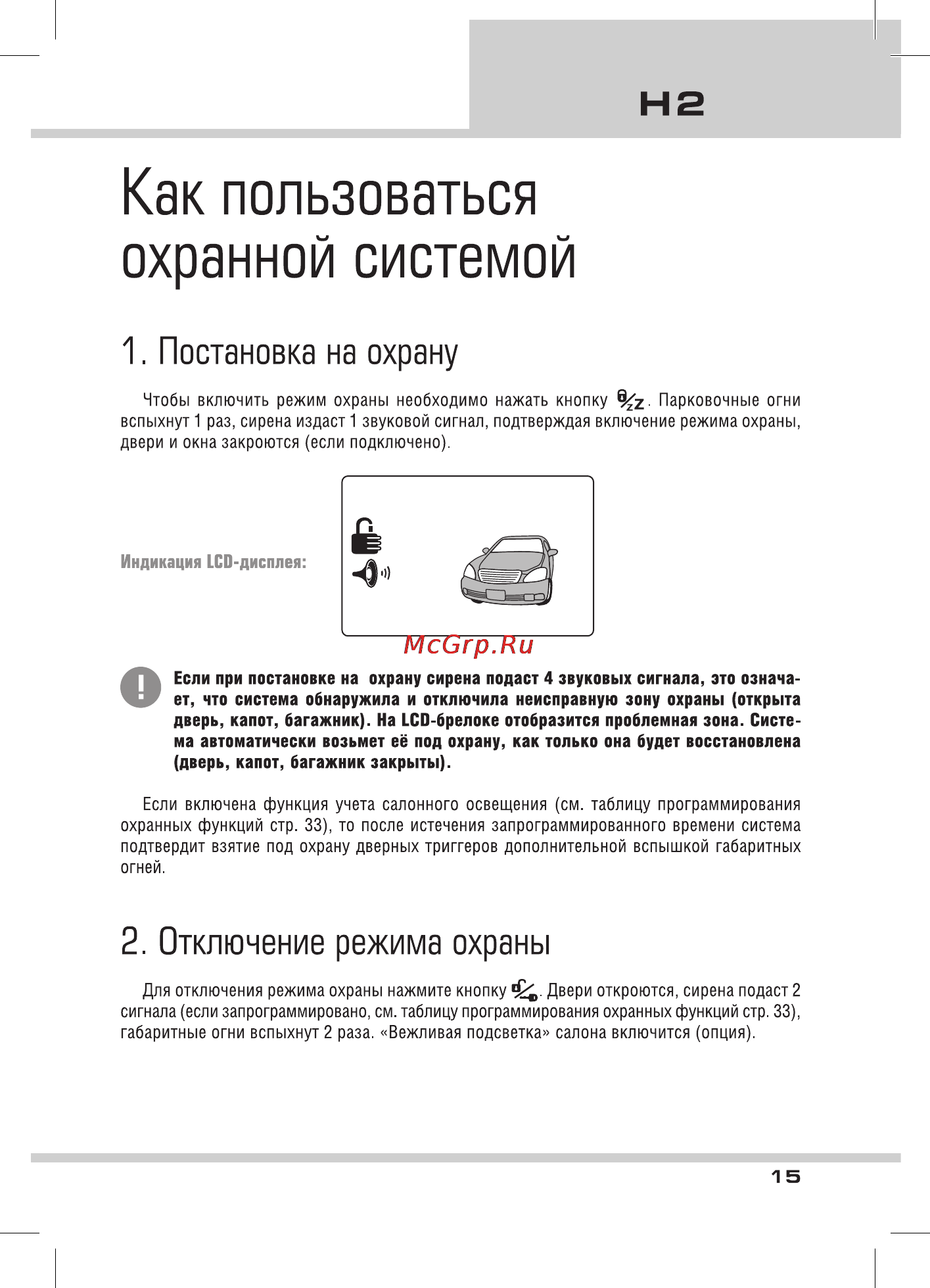

Н2 Как пользоваться охранной системой 1 Постановка на охрану Чтобы включить режим охраны необходимо нажать кнопку Парковочные огни вспыхнут 1 раз сирена издаст 1 звуковой сигнал подтверждая включение режима охраны двери и окна закроются если подключено Индикация 1С0 дисплея О Если при постановке на охрану сирена подаст 4 звуковых сигнала это означа ет что система обнаружила и отключила неисправную зону охраны открыта дверь капот багажник На ЮО брелоке отобразится проблемная зона Систе ма автоматически возьмет её под охрану как только она будет восстановлена дверь капот багажник закрыты Если включена функция учета салонного освещения см таблицу программирования охранных функций стр 33 то после истечения запрограммированного времени система подтвердит взятие под охрану дверных триггеров дополнительной вспышкой габаритных огней 2 Отключение режима охраны Для отключения режима охраны нажмите кнопку Двери откроются сирена подаст 2 сигнала если запрограммировано см таблицу программирования охранных функций стр 33 габаритные огни вспыхнут 2 раза Вежливая подсветка салона включится опция 15
