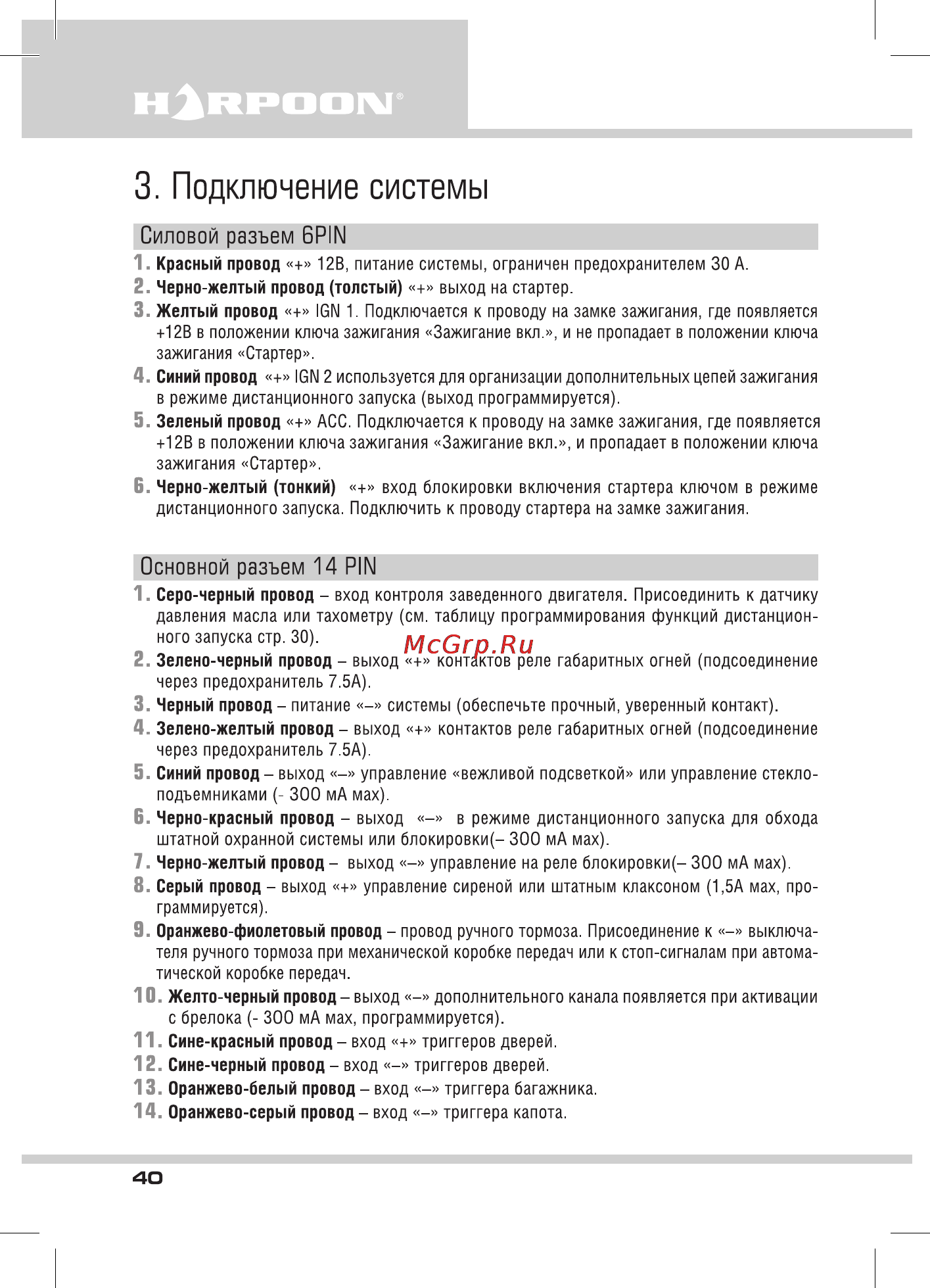

HIRPOOM 3 Подключение системы Силовой разъем 6PIN 1 Красный провод 12В питание системы ограничен предохранителем 30 А Черно желтый провод толстый выход на стартер 3 Желтый провод IGN 1 Подключается к проводу на замке зажигания где появляется 12В в положении ключа зажигания Зажигание вкл и не пропадает в положении ключа зажигания Стартер Синий провод IGN 2 используется для организации дополнительных цепей зажигания в режиме дистанционного запуска выход программируется 5 Зеленый провод АСС Подключается к проводу на замке зажигания где появляется 12В в положении ключа зажигания Зажигание вкл и пропадает в положении ключа зажигания Стартер Черно желтый тонкий вход блокировки включения стартера ключом в режиме дистанционного запуска Подключить к проводу стартера на замке зажигания Основной разъем 14 PIN 1 Серо черный провод вход контроля заведенного двигателя Присоединить к датчику давления масла или тахометру см таблицу программирования функций дистанцион ного запуска стр 30 Зелено черный провод выход контактов реле габаритных огней подсоединение через предохранитель 7 5А Черный провод питание системы обеспечьте прочный уверенный контакт Зелено желтый провод выход контактов реле габаритных огней подсоединение через предохранитель 7 5А 5 Синий провод выход управление вежливой подсветкой или управление стекло подъемниками 300 мА мах 6 Черно красный провод выход в режиме дистанционного запуска для обхода штатной охранной системы или блокировки 300 мА мах 7 Черно желтый провод выход управление на реле блокировки 300 мА мах Серый провод выход управление сиреной или штатным клаксоном 1 5А мах про граммируется 9 Оранжево фиолетовый провод провод ручного тормоза Присоединение к выключа теля ручного тормоза при механической коробке передач или к стоп сигналам при автома тической коробке передач 11 Желто черный провод выход дополнительного канала появляется при активации с брелока 300 мА мах программируется 11 Сине красный провод вход триггеров дверей 1I Сине черный провод вход триггеров дверей 13 Оранжево белый провод вход триггера багажника 14 Оранжево серый провод вход триггера капота 40
