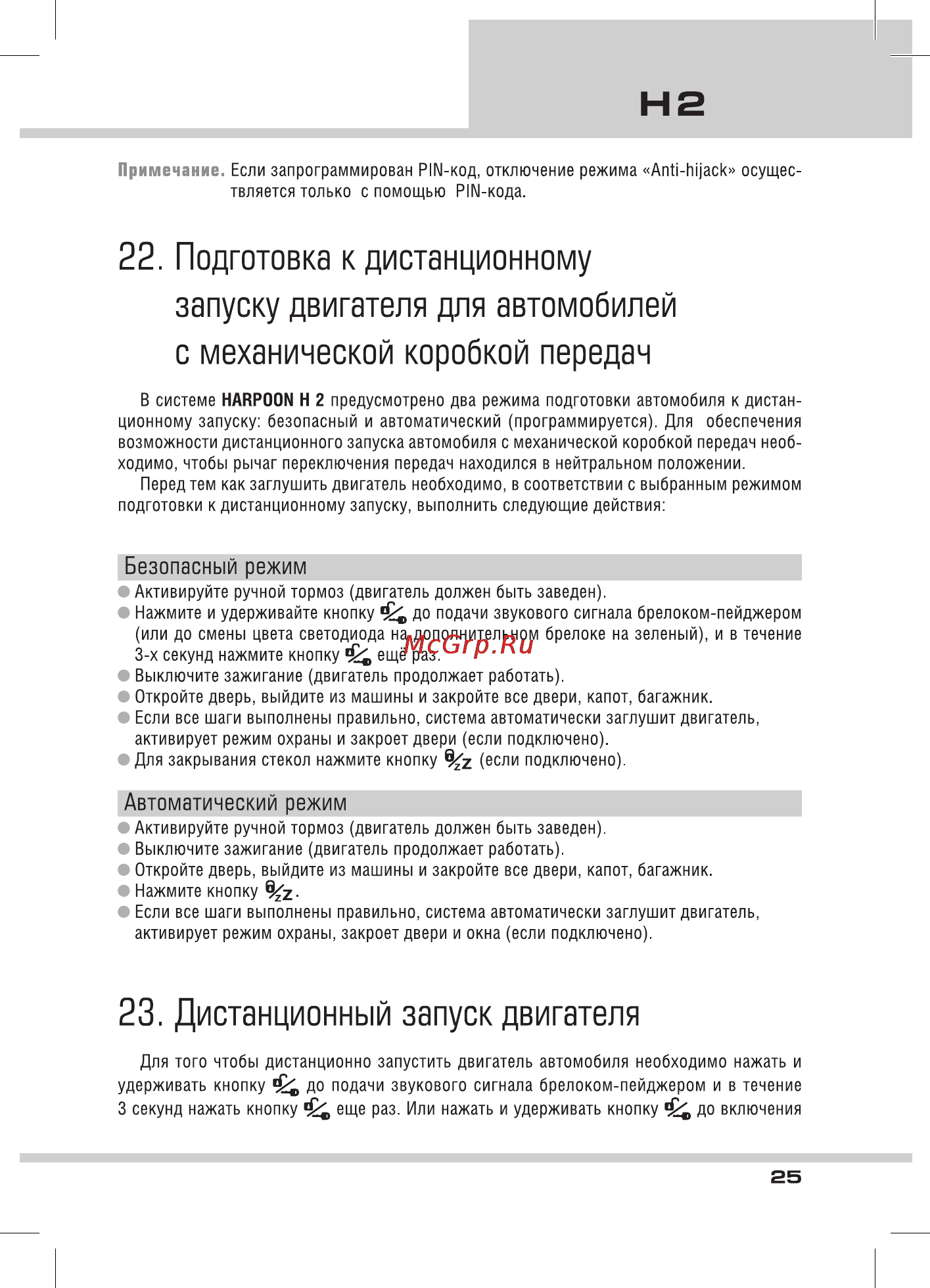

H2 Примечание Если запрограммирован PIN код отключение режима Anti hijack осущес твляется только с помощью PIN кода 22 Подготовка к дистанционному запуску двигателя для автомобилей с механической коробкой передач В системе HARPOON Н 2 предусмотрено два режима подготовки автомобиля к дистан ционному запуску безопасный и автоматический программируется Для обеспечения возможности дистанционного запуска автомобиля с механической коробкой передач необ ходимо чтобы рычаг переключения передач находился в нейтральном положении Перед тем как заглушить двигатель необходимо в соответствии с выбранным режимом подготовки к дистанционному запуску выполнить следующие действия Безопасный режим Активируйте ручной тормоз двигатель должен быть заведен Нажмите и удерживайте кнопку ij до подачи звукового сигнала брелоком пейджером или до смены цвета светодиода на дополнительном брелоке на зеленый и в течение 3 х секунд нажмите кнопку ещё раз Выключите зажигание двигатель продолжает работать Откройте дверь выйдите из машины и закройте все двери капот багажник Если все шаги выполнены правильно система автоматически заглушит двигатель активирует режим охраны и закроет двери если подключено Для закрывания стекол нажмите кнопку z если подключено Автоматический режим Активируйте ручной тормоз двигатель должен быть заведен Выключите зажигание двигатель продолжает работать Откройте дверь выйдите из машины и закройте все двери капот багажник Нажмите кнопку zЕсли все шаги выполнены правильно система автоматически заглушит двигатель активирует режим охраны закроет двери и окна если подключено 23 Дистанционный запуск двигателя Для того чтобы дистанционно запустить двигатель автомобиля необходимо нажать и удерживать кнопку до подачи звукового сигнала брелоком пейджером и в течение 3 секунд нажать кнопку еще раз Или нажать и удерживать кнопку до включения 25
