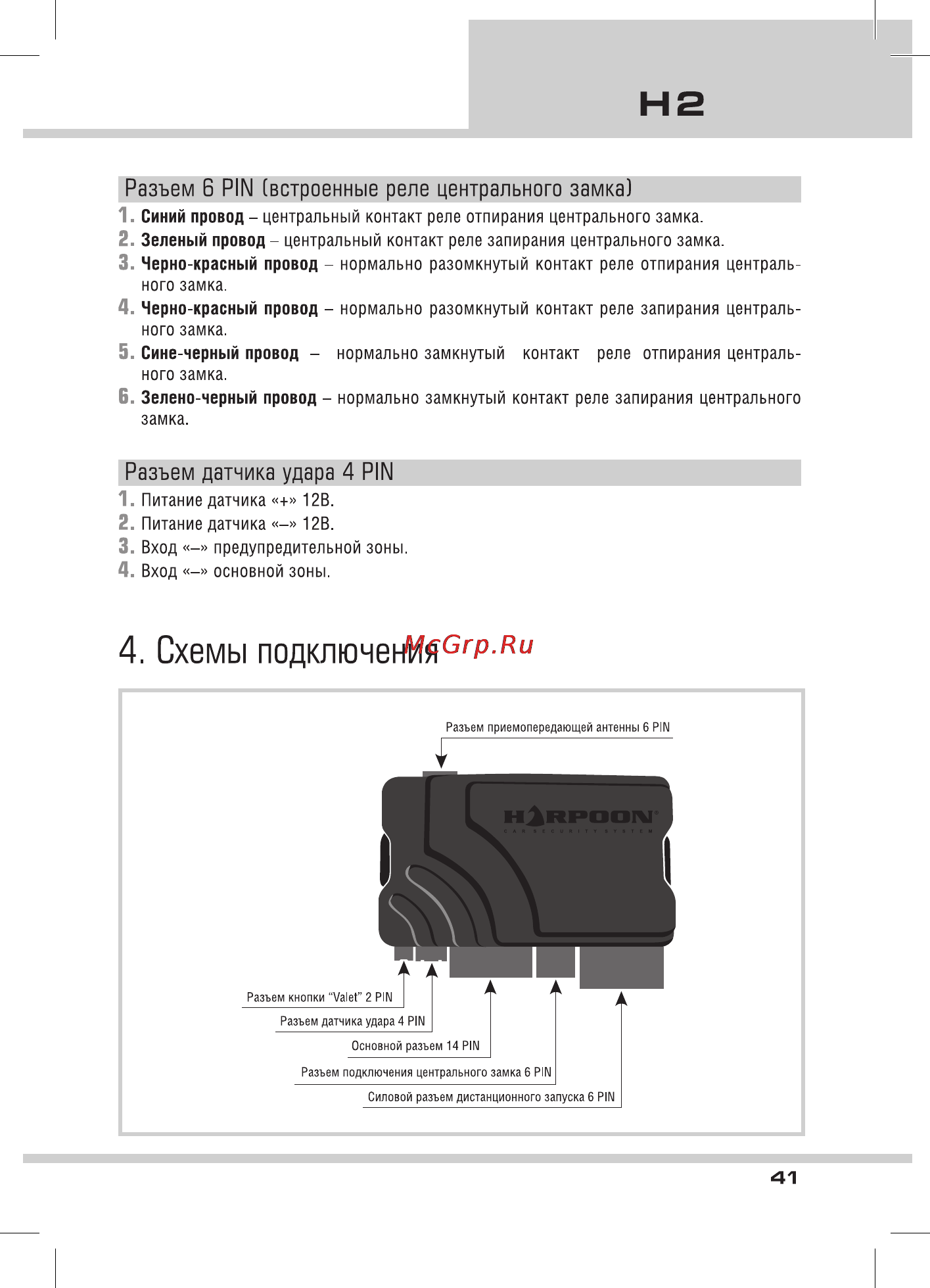

H2 Разъем 6 PIN встроенные реле центрального замка 1 Синий провод центральный контакт реле отпирания центрального замка 2 Зеленый провод центральный контакт реле запирания центрального замка 3 Черно красный провод нормально разомкнутый контакт реле отпирания централь ного замка Черно красный провод нормально разомкнутый контакт реле запирания централь ного замка 5 Сине черный провод нормально замкнутый контакт реле отпирания централь ного замка Зелено черный провод нормально замкнутый контакт реле запирания центрального замка Разъем датчика удара 4 PIN 1 Питание датчика 12В 2 Питание датчика 12В 3 Вход предупредительной зоны 4 Вход основной зоны 4 Схемы подключения Разъем приемопередающей антенны 6 PIN Разъем датчика удара 4 PIN Основной разъем 14 PIN Разъем подключения центрального замка 6 PIN Силовой разъем дистанционного запуска 6 PIN 41
