Tomahawk HARPOON H2 [31/51] В брелоке с lcd дисплеем

Содержание

• Введение 1
• Как пользоваться охранной системой 1
• Руководство пользователя 1
• Содержание 1
• Rpooiv 2
• Руководство по установке 2
• Harpoon н 2 3
• Введение 3
• Комплектация системы 4
• Функциональные возможности системы 5
• H rpooivi 6
• Технические характеристики системы 6
• Индикатора состояния системы 7
• Режим работы светодиодного 7
• Брелоки дистанционного управления 8
• Н1ироо1 1 8
• Индикация шо дисплея 9
• H rpooim 10
• Ацт 10
• Д brake j 10
• Вв е 11
• Й йй 11
• И дополнительного брелока 12
• Кнопок зажигание выкл зажигание вкл зажигание выкл зажигание вкл 12
• Комбинации система снята с охраны система на охране 12
• Функции системы выполняемые с шо брелока 12
• Цсх2 12
• Н1нроо1 1 14
• Функции брелока с шо дисплеем 14
• Как пользоваться охранной системой 15
• Отключение режима охраны 15
• Постановка на охрану 15
• Rpooiv 16
• Охрана с работающим двигателем 16
• Режим тихой охраны 16
• Автоматическая постановка на охрану 17
• Автоматическая перепостановка на охрану 18
• Двухшаговое отключение режима охраны 18
• Н кроого 18
• Режим иммобилайзера 18
• Двигателе 19
• Отпирание запирание дверей при заведенном 19
• Функция безопасного вождения 19
• Дистанционный опрос состояния 20
• Отключение датчика удара 20
• Поиск автомобиля 20
• Турботаймер 20
• Управление дополнительным каналом 21
• J daily 22
• Автоматический почасовой 22
• Дистанционное отпирание багажника 22
• Доп канал 1 22
• Запуск двигателя 22
• Автоматический прогрев двигателя 23
• По заданной температуре 23
• Режим паника 23
• Rpooiv 24
• Дистанционный anti hijack 24
• Режим anti hijack 24
• Автоматический режим 25
• Безопасный режим 25
• Дистанционный запуск двигателя 25
• Запуску двигателя для автомобилей 25
• Подготовка к дистанционному 25
• С механической коробкой передач 25
• Rpooim 26
• Дистанционная остановка двигателя 26
• Режим valet 26
• Аварийное снятие с охраны 27
• Второй уровень 27
• Защита от ложных срабатываний 27
• Иконка соответствующего триггера 27
• Первый уровень 27
• Примечание 27
• Pin код 28
• Отключение режима охраны 28
• Программирование нового р кода 28
• С использованием pin кода 28
• H rpdoixi 30
• Брелоках 30
• Информация о запрограммированных 30
• Информация о работоспособности датчиков 30
• Программирование новых брелоков 30
• В брелоке с lcd дисплеем 31
• Дистанционного запуска 31
• Охранных функций 31
• Порядок замены элемента питания 31
• Пример 31
• Режим программирования 31
• Режим программирования функций 31
• Rpooiv 32
• Возврат к заводским установкам 32
• Вар 2 33
• Таблица программирования охранных функций 33
• Rpooiv 34
• Аварийное отключение системы с помощью pin кода 34
• Вежливая подсветка или закрывание стекол синий провод 34
• Длина импульса активации центрального замка 34
• Запирание дверей при автоматической постановке на охрану 34
• Описание программируемых 34
• Охранных функций 34
• Учет задержки салонного освещения или задержка постановки на охрану 34
• Функция безопасного вождения 34
• Автоперепостановка на охрану 35
• Длительность импульса дополнительного канала сек 35
• Единицы измерения температуры в салоне а м 35
• Прогрев двигателя с 35
• Сирена или клаксон 35
• Температура при которой включается автоматический 35
• Функция предупреждения об открытой двери 35
• Таблица программирования функций дистанционного запуска 36
• Включение провода 1бм2 в режиме дистанционного запуска 37
• Время работы двигателя после выполнения процедуры дистанционного запуска 37
• Контроль работы двигателя по сигналу время работы стартера 37
• Описание программируемых функций дистанционного запуска 37
• Тип двигателя 37
• Тип коробки передач режим подготовки к дистанционному запуску 37
• Турботаймер 37
• Включение парковочных огней при дистанционном запуске 38
• Глушения двигателя 38
• Запирание дверей в режиме охраны после дистанционного 38
• Интервал почасового запуска 38
• Постановка на охрану с запиранием дверей при дистанционном запуске 38
• Выбор расположения основных блоков 39
• Основные принципы установки 39
• Руководство по установке 39
• Основной разъем 14 pin 40
• Подключение системы 40
• Силовой разъем 6pin 40
• Разъем 6 pin встроенные реле центрального замка 41
• Разъем датчика удара 4 pin 41
• Схемы подключения 41
• Н1проо1 1 42
• Схема подключения основного разъема вид со стороны проводов 42
• Схема подключения силового разъема вид со стороны проводов 42
• Н1кроо1 1 44
• Схемы подключения ц з 44
• Подключение вежливой подсветки 45
• Подключение к штатному блоку с негативным управлением импульс 0 с 45
• Схема подключения вежливой подсветки 45
• Н ироом 46
• Схема подключения дополнительной блокировки двигателя 47
• Схема подключения штатного клаксона 47
• Н рроом 48
• Rpooim 50
• Сигнализации 50
• Схема расположения компонентов 50

Похожие устройства

• Behringer UW 300 ULTRA WAH Инструкция по эксплуатации
• Karcher KMR 1550 LPG Инструкция по эксплуатации
• Zanussi ZU 9120 F Инструкция по эксплуатации
• Yamaha MCR-040 Orange Инструкция по эксплуатации
• Bosch GDS 18 E 0.601.444.000 Инструкция по эксплуатации
• Asus K52JU i3-370M Инструкция по эксплуатации
• Tomahawk HARPOON BS 3000 Инструкция по эксплуатации
• Bosch HBA 23B252E Инструкция по эксплуатации
• Zanussi ZU 7120 F Инструкция по эксплуатации
• Behringer UZ 400 ULTRA FUZZ Инструкция по эксплуатации
• Karcher KM 90/60 R Bp Pack Инструкция по эксплуатации
• Zanussi ZI 9120 F Инструкция по эксплуатации
• Bosch GDS 18 E 0.601.436.808 Инструкция по эксплуатации
• Tomahawk HARPOON BS 2000 Инструкция по эксплуатации
• Asus A52J/K52JE 350M Инструкция по эксплуатации
• Behringer VB 1 VINTAGE BASS Инструкция по эксплуатации
• Karcher KM 90/60 R Bp Инструкция по эксплуатации
• Zanussi ZI 7235 Инструкция по эксплуатации
• Sparky T 14 Инструкция по эксплуатации
• Behringer VD 400 VINTAGE DELAY Инструкция по эксплуатации

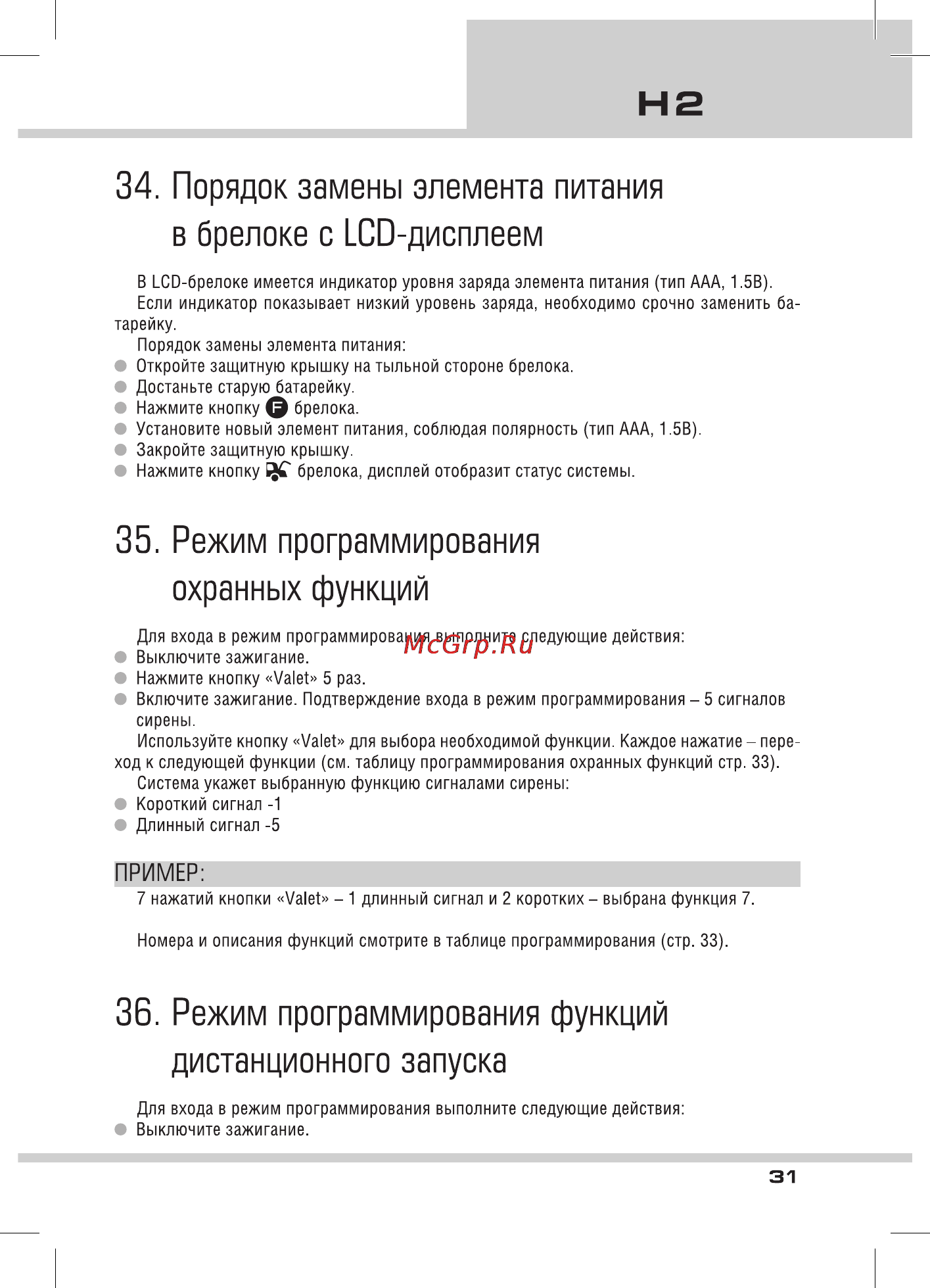

H2 34 Порядок замены элемента питания в брелоке с LCD дисплеем В LCD брелоке имеется индикатор уровня заряда элемента питания тип AAA 1 5В Если индикатор показывает низкий уровень заряда необходимо срочно заменить ба тарейку Порядок замены элемента питания Откройте защитную крышку на тыльной стороне брелока Достаньте старую батарейку Нажмите кнопку Q брелока Установите новый элемент питания соблюдая полярность тип AAA 1 5В Закройте защитную крышку Нажмите кнопку ЦС брелока дисплей отобразит статус системы 35 Режим программирования охранных функций Для входа в режим программирования выполните следующие действия Выключите зажигание Нажмите кнопку Valet 5 раз Включите зажигание Подтверждение входа в режим программирования 5 сигналов сирены Используйте кнопку Valet для выбора необходимой функции Каждое нажатие пере ход к следующей функции см таблицу программирования охранных функций стр 33 Система укажет выбранную функцию сигналами сирены Короткий сигнал 1 Длинный сигнал 5 ПРИМЕР 7 нажатий кнопки Valet 1 длинный сигнал и 2 коротких выбрана функция 7 Номера и описания функций смотрите в таблице программирования стр 33 36 Режим программирования функций дистанционного запуска Для входа в режим программирования выполните следующие действия Выключите зажигание 31
