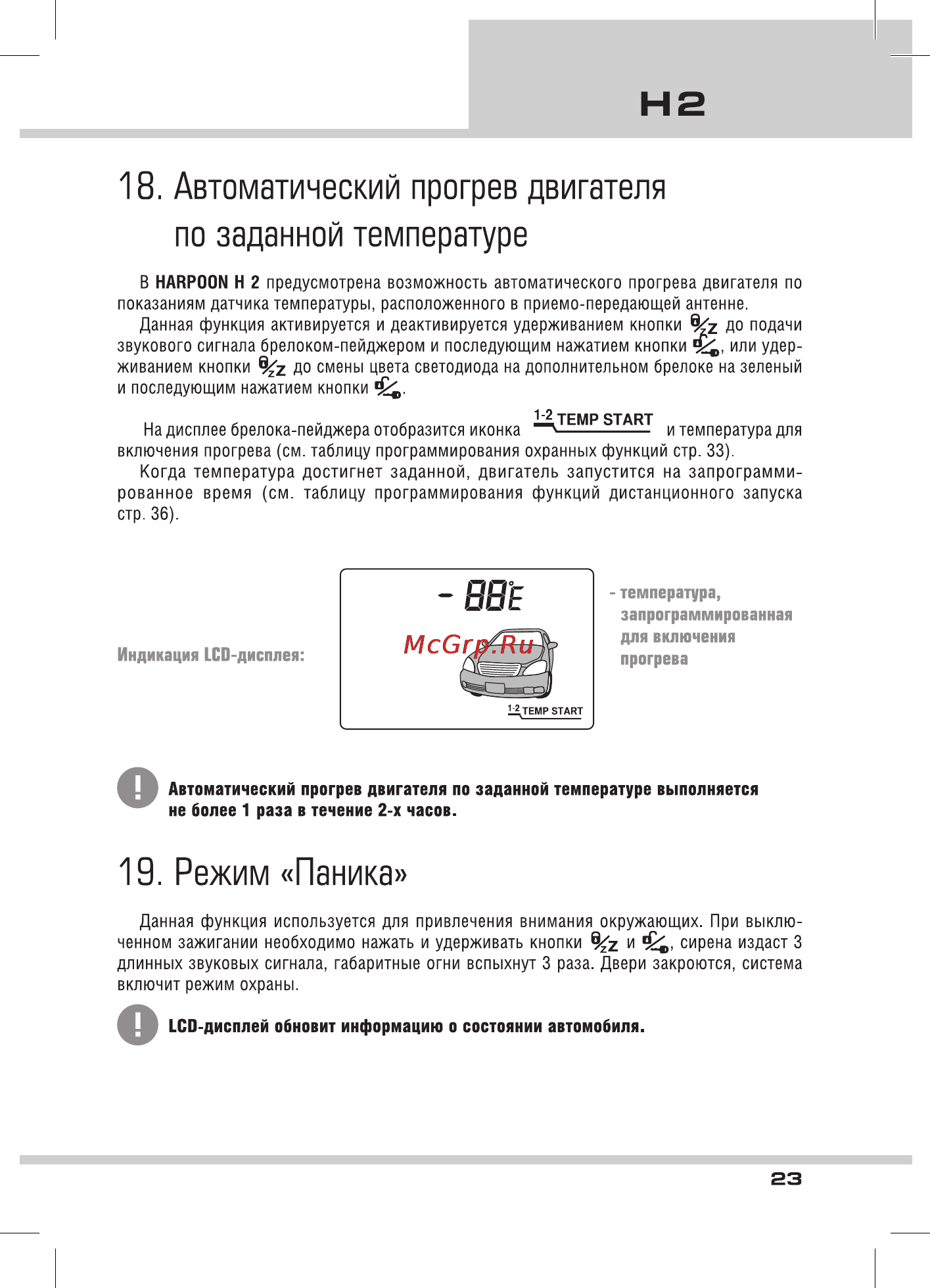

18 Автоматический прогрев двигателя по заданной температуре В HARPOON Н 2 предусмотрена возможность автоматического прогрева двигателя по показаниям датчика температуры расположенного в приемо передающей антенне Данная функция активируется и деактивируется удерживанием кнопки до подачи звукового сигнала брелоком пейджером и последующим нажатием кнопки или удер живанием кнопки z до смены цвета светодиода на дополнительном брелоке на зеленый и последующим нажатием кнопки йTEMP START На дисплее брелока пейджера отобразится иконка и температура для включения прогрева см таблицу программирования охранных функций стр 33 Когда температура достигнет заданной двигатель запустится на запрограмми рованное время см таблицу программирования функций дистанционного запуска стр 36 Индикация LCD дисплея температура запрограммированная для включения прогрева Автоматический прогрев двигателя по заданной температуре выполняется не более 1 раза в течение 2 х часов 19 Режим Паника Данная функция используется для привлечения внимания окружающих При выклю ченном зажигании необходимо нажать и удерживать кнопки и сирена издаст 3 длинных звуковых сигнала габаритные огни вспыхнут 3 раза Двери закроются система включит режим охраны ЬСО дисплей обновит информацию о состоянии автомобиля
