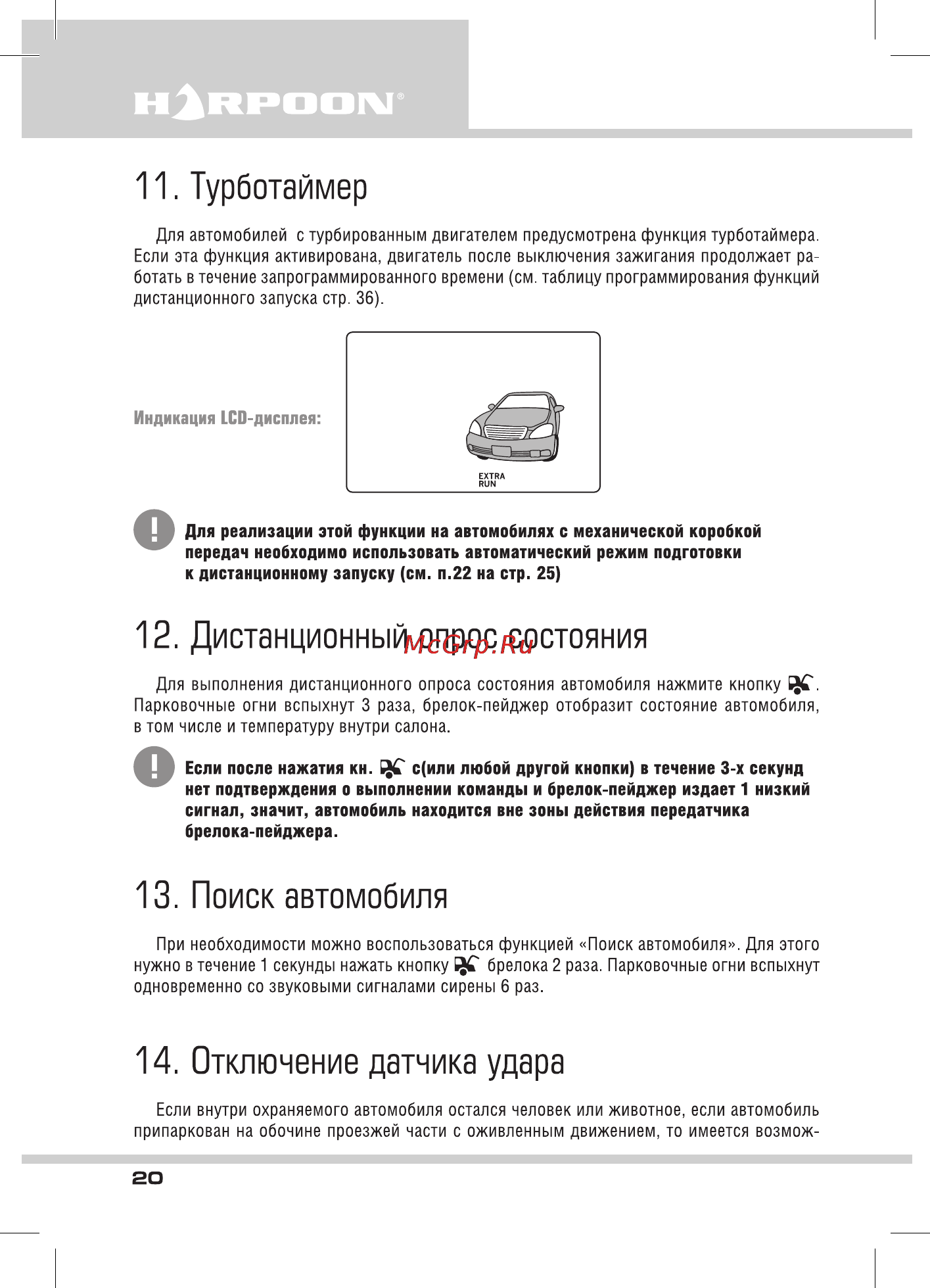

11 Турботаймер Для автомобилей с турбированным двигателем предусмотрена функция турботаймера Если эта функция активирована двигатель после выключения зажигания продолжает ра ботать в течение запрограммированного времени см таблицу программирования функций дистанционного запуска стр 36 Для реализации этой функции на автомобилях с механической коробкой передач необходимо использовать автоматический режим подготовки к дистанционному запуску см п 22 на стр 25 12 Дистанционный опрос состояния Для выполнения дистанционного опроса состояния автомобиля нажмите кнопку ЦС Парковочные огни вспыхнут 3 раза брелок пейджер отобразит состояние автомобиля в том числе и температуру внутри салона Если после нажатип кн ЦС с или любой другой кнопки в течение 3 х секунд нет подтверждения о выполнении команды и брелок пейджер издает 1 низкий сигнал значит автомобиль находится вне зоны действия передатчика брелока пейджера 13 Поиск автомобиля При необходимости можно воспользоваться функцией Поиск автомобиля Для этого нужно в течение 1 секунды нажать кнопку брелока 2 раза Парковочные огни вспыхнут одновременно со звуковыми сигналами сирены 6 раз 14 Отключение датчика удара Если внутри охраняемого автомобиля остался человек или животное если автомобиль припаркован на обочине проезжей части с оживленным движением то имеется возмож20
