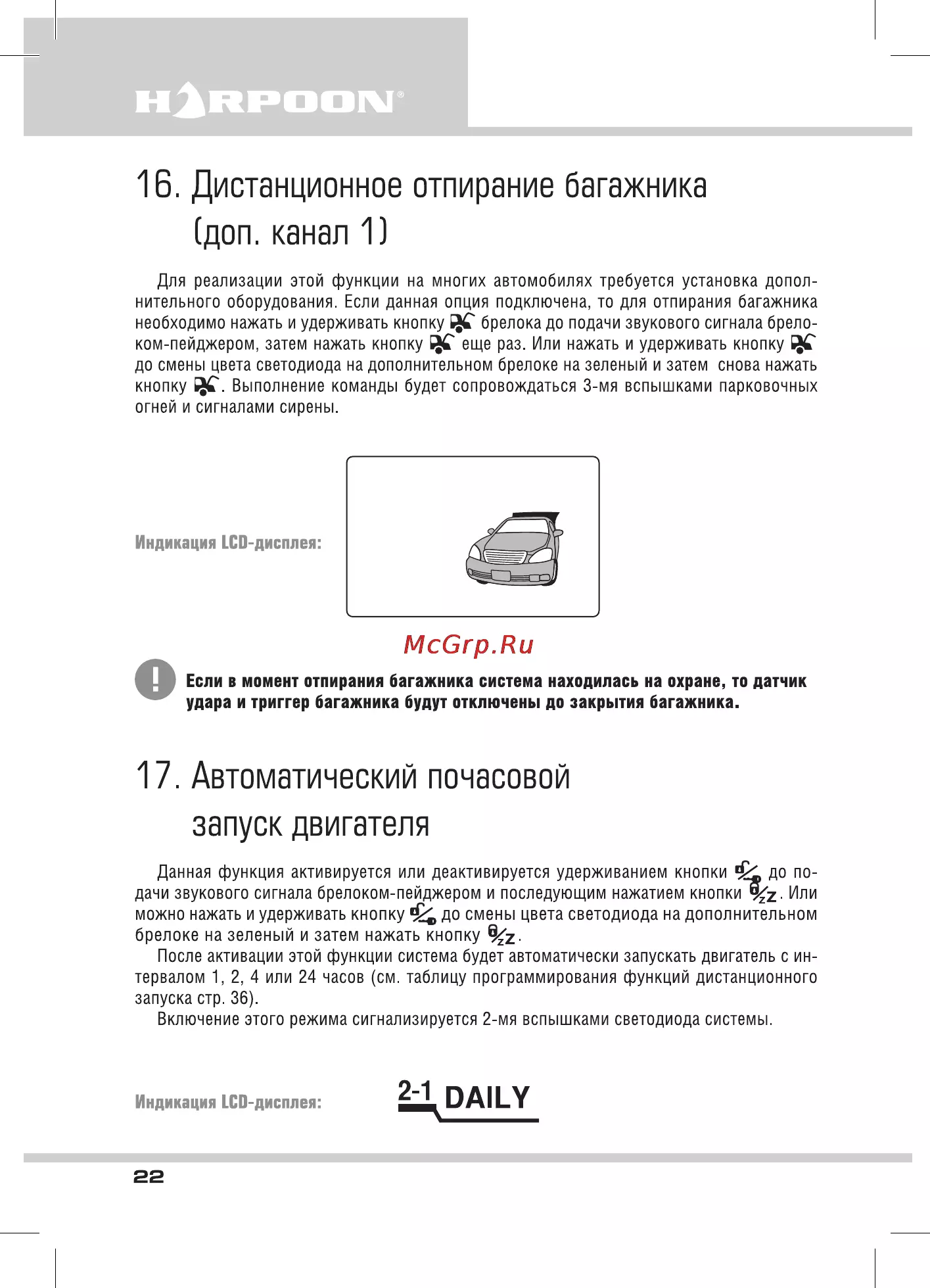

ность временного отключения датчика удара Для отключения предупредительной зоны датчика удара после включения режима охраны нажмите кнопку два раза в течение 1 секунды Последующее двукратное нажатие этой кнопки отключит основную зону датчика Повторите эту процедуру для включения датчика удара Примечание При следующей постановке автомобиля в режим охраны датчик удара бу дет включен 15 Управление дополнительным каналом Дополнительный канал делает возможным использование штатных устройств автомо биля открывание багажника управление стеклоподъемниками включение подсветки пути в темное время суток фарами автомобиля и т д Для управления дополнительным каналом необходимо нажать и удерживать кнопку брелока до подачи звукового сигнала брелоком пейджером затем нажать кнопку еще раз Или нажать и удерживать кнопку до смены цвета светодиода на дополнительном брелоке на зеленый и еще раз нажать кнопку Парковочные огни вспыхнут 2 раза под тверждая выполнение команды Время активации дополнительного канала программируется см таблицу программиро вания охранных функций стр 33 ЬСО дисплей обновит информацию о состоянии системы
