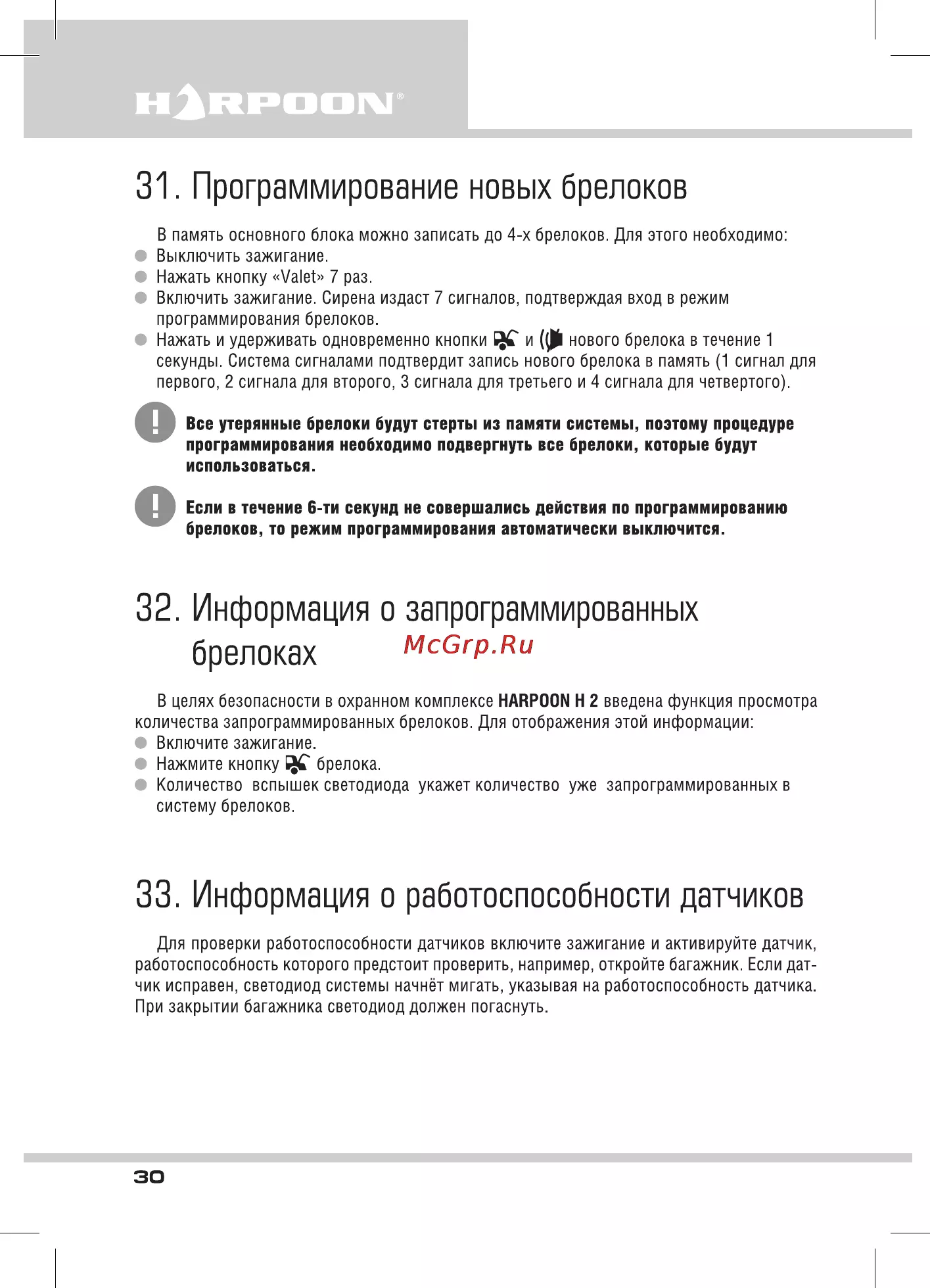

• Программирование новых брелоков 30
• В брелоке с lcd дисплеем 31
• Дистанционного запуска 31
• Охранных функций 31
• Порядок замены элемента питания 31
• Пример 31
• Режим программирования 31
• Режим программирования функций 31
• Rpooiv 32
• Возврат к заводским установкам 32
• Вар 2 33
• Таблица программирования охранных функций 33
• Rpooiv 34
• Аварийное отключение системы с помощью pin кода 34
• Вежливая подсветка или закрывание стекол синий провод 34
• Длина импульса активации центрального замка 34
• Запирание дверей при автоматической постановке на охрану 34
• Описание программируемых 34
• Охранных функций 34
• Учет задержки салонного освещения или задержка постановки на охрану 34
• Функция безопасного вождения 34
• Автоперепостановка на охрану 35
• Длительность импульса дополнительного канала сек 35
• Единицы измерения температуры в салоне а м 35
• Прогрев двигателя с 35
• Сирена или клаксон 35
• Температура при которой включается автоматический 35
• Функция предупреждения об открытой двери 35
• Таблица программирования функций дистанционного запуска 36
• Включение провода 1бм2 в режиме дистанционного запуска 37
• Время работы двигателя после выполнения процедуры дистанционного запуска 37
• Контроль работы двигателя по сигналу время работы стартера 37
• Описание программируемых функций дистанционного запуска 37
• Тип двигателя 37
• Тип коробки передач режим подготовки к дистанционному запуску 37
• Турботаймер 37
• Включение парковочных огней при дистанционном запуске 38
• Глушения двигателя 38
• Запирание дверей в режиме охраны после дистанционного 38
• Интервал почасового запуска 38
• Постановка на охрану с запиранием дверей при дистанционном запуске 38
• Выбор расположения основных блоков 39
• Основные принципы установки 39
• Руководство по установке 39
• Основной разъем 14 pin 40
• Подключение системы 40
• Силовой разъем 6pin 40
• Разъем 6 pin встроенные реле центрального замка 41
• Разъем датчика удара 4 pin 41
• Схемы подключения 41
• Н1проо1 1 42
• Схема подключения основного разъема вид со стороны проводов 42
• Схема подключения силового разъема вид со стороны проводов 42
• Н1кроо1 1 44
• Схемы подключения ц з 44
• Подключение вежливой подсветки 45
• Подключение к штатному блоку с негативным управлением импульс 0 с 45
• Схема подключения вежливой подсветки 45
• Н ироом 46
• Схема подключения дополнительной блокировки двигателя 47
• Схема подключения штатного клаксона 47
• Н рроом 48
• Rpooim 50
• Сигнализации 50
• Схема расположения компонентов 50

Похожие устройства

• Behringer UW 300 ULTRA WAH Инструкция по эксплуатации
• Karcher KMR 1550 LPG Инструкция по эксплуатации
• Zanussi ZU 9120 F Инструкция по эксплуатации
• Yamaha MCR-040 Orange Инструкция по эксплуатации
• Bosch GDS 18 E 0.601.444.000 Инструкция по эксплуатации
• Asus K52JU i3-370M Инструкция по эксплуатации
• Tomahawk HARPOON BS 3000 Инструкция по эксплуатации
• Bosch HBA 23B252E Инструкция по эксплуатации
• Zanussi ZU 7120 F Инструкция по эксплуатации
• Behringer UZ 400 ULTRA FUZZ Инструкция по эксплуатации
• Karcher KM 90/60 R Bp Pack Инструкция по эксплуатации
• Zanussi ZI 9120 F Инструкция по эксплуатации
• Bosch GDS 18 E 0.601.436.808 Инструкция по эксплуатации
• Tomahawk HARPOON BS 2000 Инструкция по эксплуатации
• Asus A52J/K52JE 350M Инструкция по эксплуатации
• Behringer VB 1 VINTAGE BASS Инструкция по эксплуатации
• Karcher KM 90/60 R Bp Инструкция по эксплуатации
• Zanussi ZI 7235 Инструкция по эксплуатации
• Sparky T 14 Инструкция по эксплуатации
• Behringer VD 400 VINTAGE DELAY Инструкция по эксплуатации

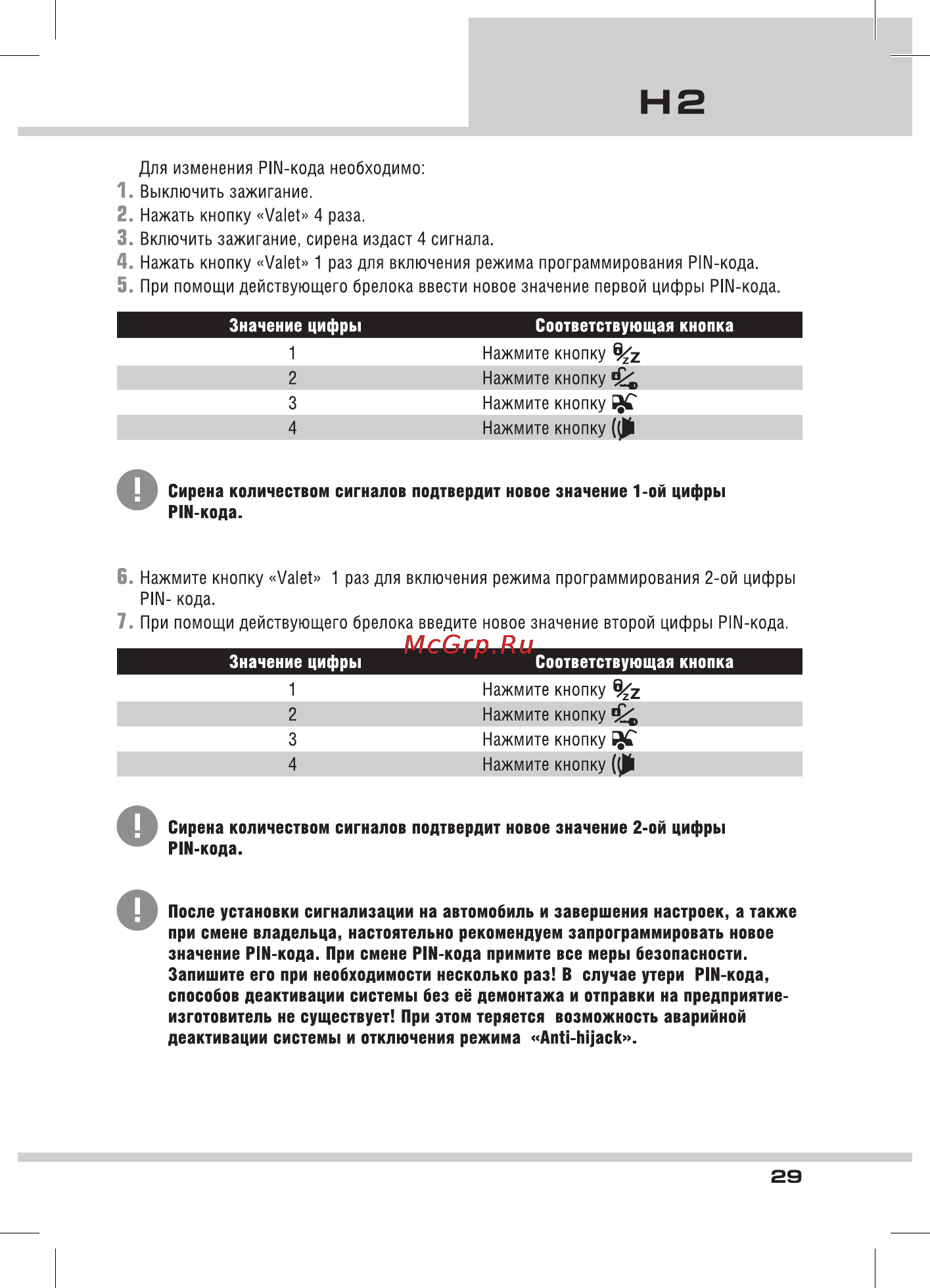

H2 Для изменения PIN кода необходимо 1 Выключить зажигание 2 Нажать кнопку Valet 4 раза 3 Включить зажигание сирена издаст 4 сигнала Нажать кнопку Valet 1 раз для включения режима программирования PIN кода При помощи действующего брелока ввести новое значение первой цифры PIN кода 1 Значение цифры 1 Соответствующая кнопка 1 Нажмите кнопку 2 Нажмите кнопку 3 Нажмите кнопку ЦС 4 Нажмите кнопку Ш Сирена количеством сигналов подтвердит новое значение 1 ой цифры PIN кода 6 Нажмите кнопку Valet 1 раз для включения режима программирования 2 ой цифры PIN кода При помощи действующего брелока введите новое значение второй цифры PIN кода Значение цифры Соответствующая кнопка 1 Нажмите кнопку 2 Нажмите кнопку 3 Нажмите кнопку 4 Нажмите кнопку Сирена количеством сигналов подтвердит новое PIN кода значение 2 ой цифры После установки сигнализации на автомобиль и завершения настроек а также при смене владельца настоятельно рекомендуем запрограммировать новое значение PIN кода При смене PIN кода примите все меры безопасности Запишите его при необходимости несколько раз В случае утери PIN кода способов деактивации системы без её демонтажа и отправки на предприятиеизготовитель не существует При этом теряется возможность аварийной деактивации системы и отключения режима Anti hijack 29
