![Tomahawk HARPOON H2 Инструкция по эксплуатации онлайн [43/51] 2616](/img/pdf.png)
Tomahawk HARPOON H2 Инструкция по эксплуатации онлайн [43/51] 2616
![Tomahawk HARPOON H2 Инструкция по эксплуатации онлайн [43/51] 2616](/views2/1002949/page43/bg2b.png)
Содержание
- Введение 1
- Как пользоваться охранной системой 1
- Руководство пользователя 1
- Содержание 1
- Rpooiv 2
- Руководство по установке 2
- Harpoon н 2 3
- Введение 3
- Комплектация системы 4
- Функциональные возможности системы 5
- H rpooivi 6
- Технические характеристики системы 6
- Индикатора состояния системы 7
- Режим работы светодиодного 7
- Брелоки дистанционного управления 8
- Н1ироо1 1 8
- Индикация шо дисплея 9
- H rpooim 10
- Ацт 10
- Д brake j 10
- Вв е 11
- Й йй 11
- И дополнительного брелока 12
- Кнопок зажигание выкл зажигание вкл зажигание выкл зажигание вкл 12
- Комбинации система снята с охраны система на охране 12
- Функции системы выполняемые с шо брелока 12
- Цсх2 12
- Н1нроо1 1 14
- Функции брелока с шо дисплеем 14
- Как пользоваться охранной системой 15
- Отключение режима охраны 15
- Постановка на охрану 15
- Rpooiv 16
- Охрана с работающим двигателем 16
- Режим тихой охраны 16
- Автоматическая постановка на охрану 17
- Автоматическая перепостановка на охрану 18
- Двухшаговое отключение режима охраны 18
- Н кроого 18
- Режим иммобилайзера 18
- Двигателе 19
- Отпирание запирание дверей при заведенном 19
- Функция безопасного вождения 19
- Дистанционный опрос состояния 20
- Отключение датчика удара 20
- Поиск автомобиля 20
- Турботаймер 20
- Управление дополнительным каналом 21
- J daily 22
- Автоматический почасовой 22
- Дистанционное отпирание багажника 22
- Доп канал 1 22
- Запуск двигателя 22
- Автоматический прогрев двигателя 23
- По заданной температуре 23
- Режим паника 23
- Rpooiv 24
- Дистанционный anti hijack 24
- Режим anti hijack 24
- Автоматический режим 25
- Безопасный режим 25
- Дистанционный запуск двигателя 25
- Запуску двигателя для автомобилей 25
- Подготовка к дистанционному 25
- С механической коробкой передач 25
- Rpooim 26
- Дистанционная остановка двигателя 26
- Режим valet 26
- Аварийное снятие с охраны 27
- Второй уровень 27
- Защита от ложных срабатываний 27
- Иконка соответствующего триггера 27
- Первый уровень 27
- Примечание 27
- Pin код 28
- Отключение режима охраны 28
- Программирование нового р кода 28
- С использованием pin кода 28
- H rpdoixi 30
- Брелоках 30
- Информация о запрограммированных 30
- Информация о работоспособности датчиков 30
- Программирование новых брелоков 30
- В брелоке с lcd дисплеем 31
- Дистанционного запуска 31
- Охранных функций 31
- Порядок замены элемента питания 31
- Пример 31
- Режим программирования 31
- Режим программирования функций 31
- Rpooiv 32
- Возврат к заводским установкам 32
- Вар 2 33
- Таблица программирования охранных функций 33
- Rpooiv 34
- Аварийное отключение системы с помощью pin кода 34
- Вежливая подсветка или закрывание стекол синий провод 34
- Длина импульса активации центрального замка 34
- Запирание дверей при автоматической постановке на охрану 34
- Описание программируемых 34
- Охранных функций 34
- Учет задержки салонного освещения или задержка постановки на охрану 34
- Функция безопасного вождения 34
- Автоперепостановка на охрану 35
- Длительность импульса дополнительного канала сек 35
- Единицы измерения температуры в салоне а м 35
- Прогрев двигателя с 35
- Сирена или клаксон 35
- Температура при которой включается автоматический 35
- Функция предупреждения об открытой двери 35
- Таблица программирования функций дистанционного запуска 36
- Включение провода 1бм2 в режиме дистанционного запуска 37
- Время работы двигателя после выполнения процедуры дистанционного запуска 37
- Контроль работы двигателя по сигналу время работы стартера 37
- Описание программируемых функций дистанционного запуска 37
- Тип двигателя 37
- Тип коробки передач режим подготовки к дистанционному запуску 37
- Турботаймер 37
- Включение парковочных огней при дистанционном запуске 38
- Глушения двигателя 38
- Запирание дверей в режиме охраны после дистанционного 38
- Интервал почасового запуска 38
- Постановка на охрану с запиранием дверей при дистанционном запуске 38
- Выбор расположения основных блоков 39
- Основные принципы установки 39
- Руководство по установке 39
- Основной разъем 14 pin 40
- Подключение системы 40
- Силовой разъем 6pin 40
- Разъем 6 pin встроенные реле центрального замка 41
- Разъем датчика удара 4 pin 41
- Схемы подключения 41
- Н1проо1 1 42
- Схема подключения основного разъема вид со стороны проводов 42
- Схема подключения силового разъема вид со стороны проводов 42
- Н1кроо1 1 44
- Схемы подключения ц з 44
- Подключение вежливой подсветки 45
- Подключение к штатному блоку с негативным управлением импульс 0 с 45
- Схема подключения вежливой подсветки 45
- Н ироом 46
- Схема подключения дополнительной блокировки двигателя 47
- Схема подключения штатного клаксона 47
- Н рроом 48
- Rpooim 50
- Сигнализации 50
- Схема расположения компонентов 50
Похожие устройства
- Behringer UW 300 ULTRA WAH Инструкция по эксплуатации
- Karcher KMR 1550 LPG Инструкция по эксплуатации
- Zanussi ZU 9120 F Инструкция по эксплуатации
- Yamaha MCR-040 Orange Инструкция по эксплуатации
- Bosch GDS 18 E 0.601.444.000 Инструкция по эксплуатации
- Asus K52JU i3-370M Инструкция по эксплуатации
- Tomahawk HARPOON BS 3000 Инструкция по эксплуатации
- Bosch HBA 23B252E Инструкция по эксплуатации
- Zanussi ZU 7120 F Инструкция по эксплуатации
- Behringer UZ 400 ULTRA FUZZ Инструкция по эксплуатации
- Karcher KM 90/60 R Bp Pack Инструкция по эксплуатации
- Zanussi ZI 9120 F Инструкция по эксплуатации
- Bosch GDS 18 E 0.601.436.808 Инструкция по эксплуатации
- Tomahawk HARPOON BS 2000 Инструкция по эксплуатации
- Asus A52J/K52JE 350M Инструкция по эксплуатации
- Behringer VB 1 VINTAGE BASS Инструкция по эксплуатации
- Karcher KM 90/60 R Bp Инструкция по эксплуатации
- Zanussi ZI 7235 Инструкция по эксплуатации
- Sparky T 14 Инструкция по эксплуатации
- Behringer VD 400 VINTAGE DELAY Инструкция по эксплуатации

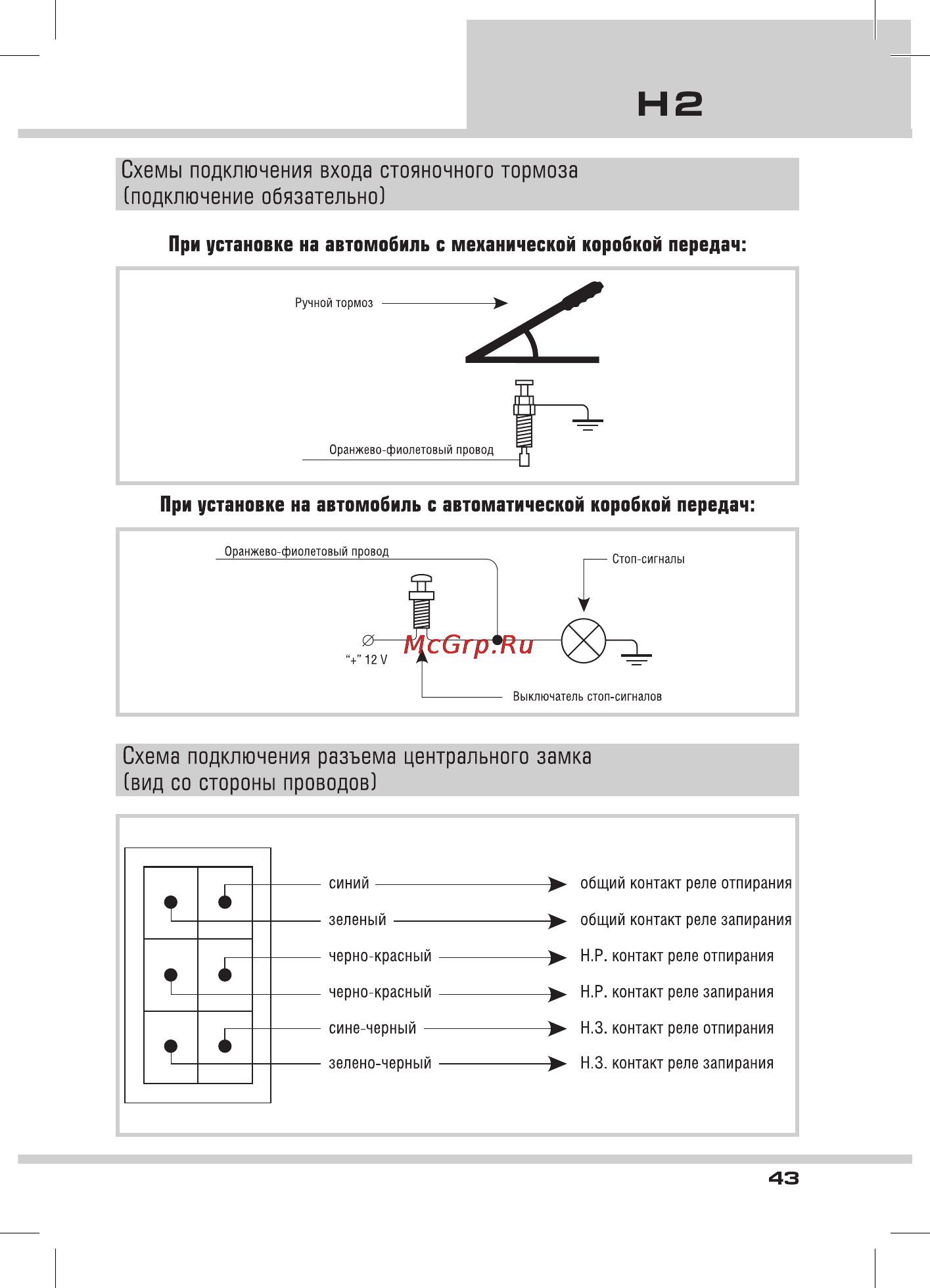

Н2 Схемы подключения входа стояночного тормоза подключение обязательно При установке на автомобиль с механической коробкой передач При установке на автомобиль с автоматической коробкой передач Схема подключения разъема центрального замка вид со стороны проводов 43
