Leica Builder [100/248] Установка по координатам над заданной точкой
![Leica Builder [100/248] Установка по координатам над заданной точкой](/views2/1029933/page100/bg64.png)
100Builder
Установка точки стояния, для Builder R,
RM и RM power
9.3.2 Установка по координатам – над заданной точкой
Описание Установочный метод Установка по координатам - над заданной точкой
используется для установки инструмента над заданной точкой и ориентирования
до заданного азимута или максимум до пяти заданных обратных засечек. Если
применяется несколько обратных засечек, на экране выводится результат
качества ориентировки.

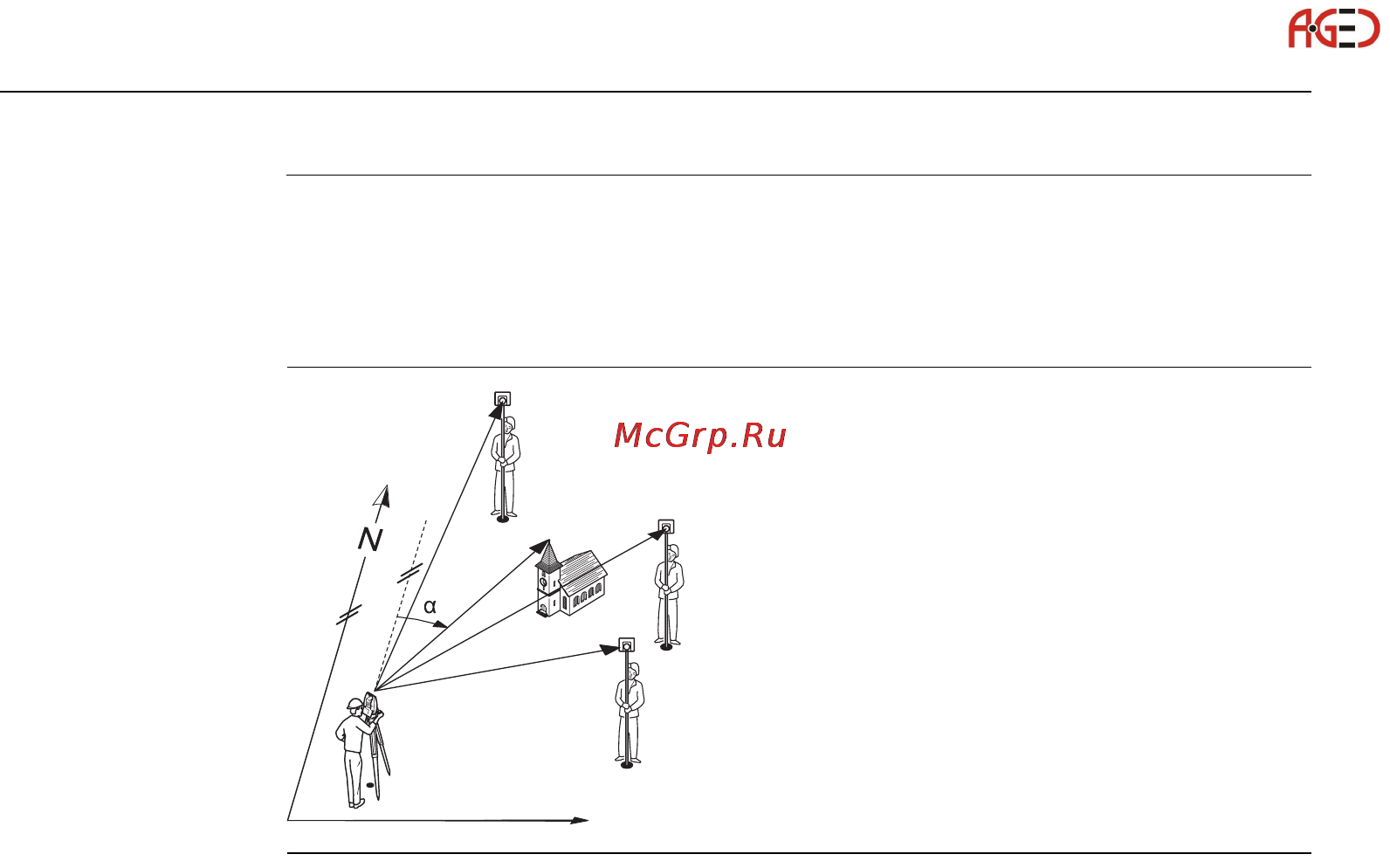

Диаграмма
P0 Заданная точка стояния
P1 Заданная обратная засечка
P2 Заданная обратная засечка
P3 Заданная обратная засечка
α Азимут
P1
P2
P3
P0
Геодезическое оборудование ООО "А-ГЕО" +7(495) 771-21-18, www.a-geo.com
