Эксплуатация Builder 59
5.6 Призма CPR111 BUILDER, с коррекцией на абсолютный нуль
Описание Призма с коррекцией на абсолютный нуль поставляется только в комплекте с
Builder RM power. Чем ближе призма к земле, тем точнее ее можно расположить
над измеряемой точкой. Для более точного расположения призмы на более
высоком уровне рекомендуется использовать отражающую веху GLS111 с
адаптером GAD105.
)
Правильное центрирование призмы обеспечивает максимальную точность
измерений. Если призма не отцентрирована, или линия визирования имеет крутой
наклон, рекомендуется наведение на центр желтых стрелок на рамке призмы.

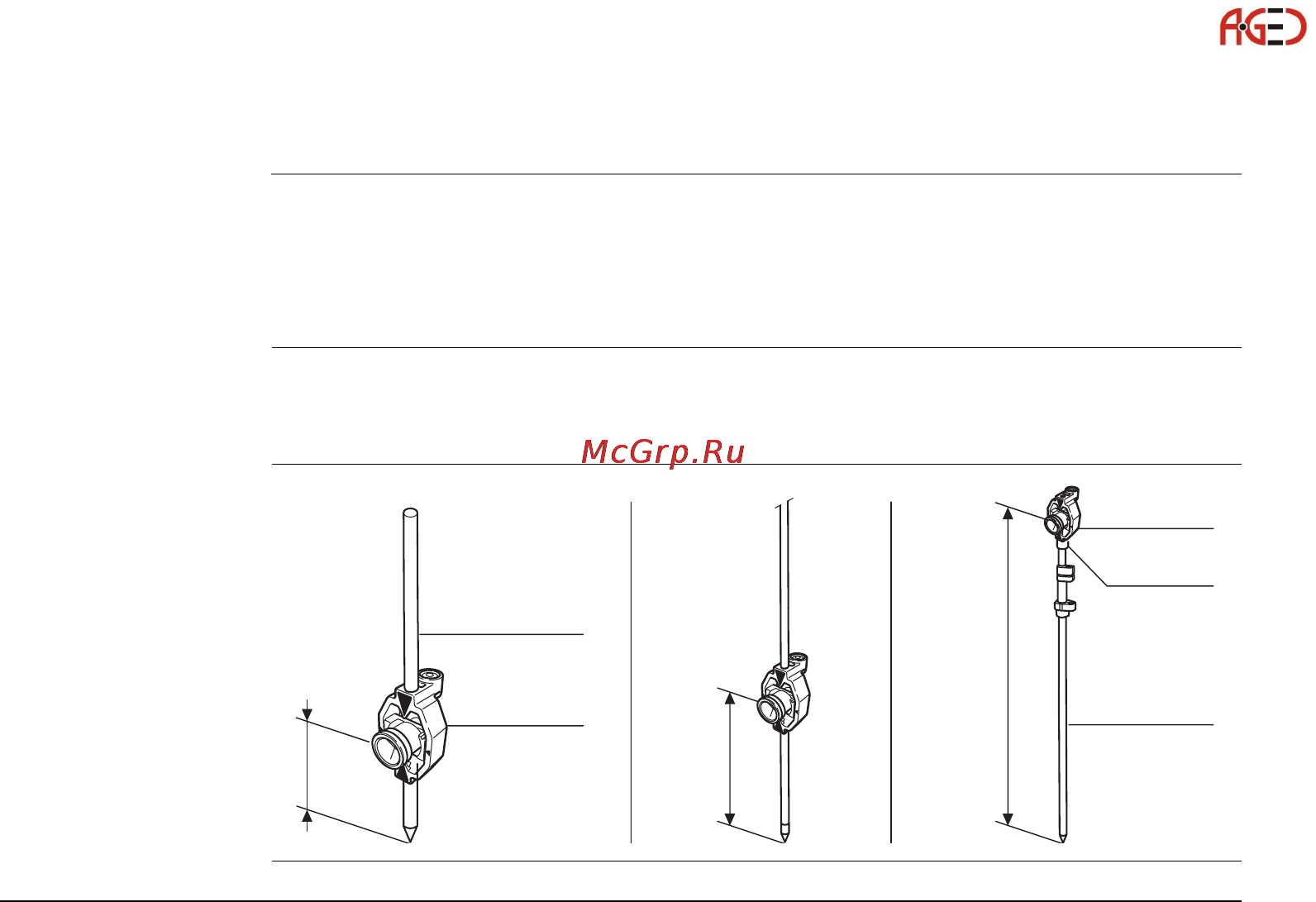

Установка призмы
0.10 m
0.40 m
CPR111
GAD105
GLS111
1.5 m - 2.6 m
GLS115
CPR111
Геодезическое оборудование ООО "А-ГЕО" +7(495) 771-21-18, www.a-geo.com
