108Builder
Прикладные программы, для Builder R,
RM и RM power
10.2 Вынос в натуру
Описание Прикладная программа Вынос в натуру используется для установки отметок на
площадке по заранее заданным точкам. Эти точки являются выносимыми
точками. Выносимые точки определяются путем ввода значений продольного и
поперечного сдвига или значений ординаты, абсциссы и высоты (в зависимости от
используемого метода установки). В Builder RM точки также можно выбирать из
памяти. Программа рассчитывает и показывает разность между измеряемой и
выносимой точками.

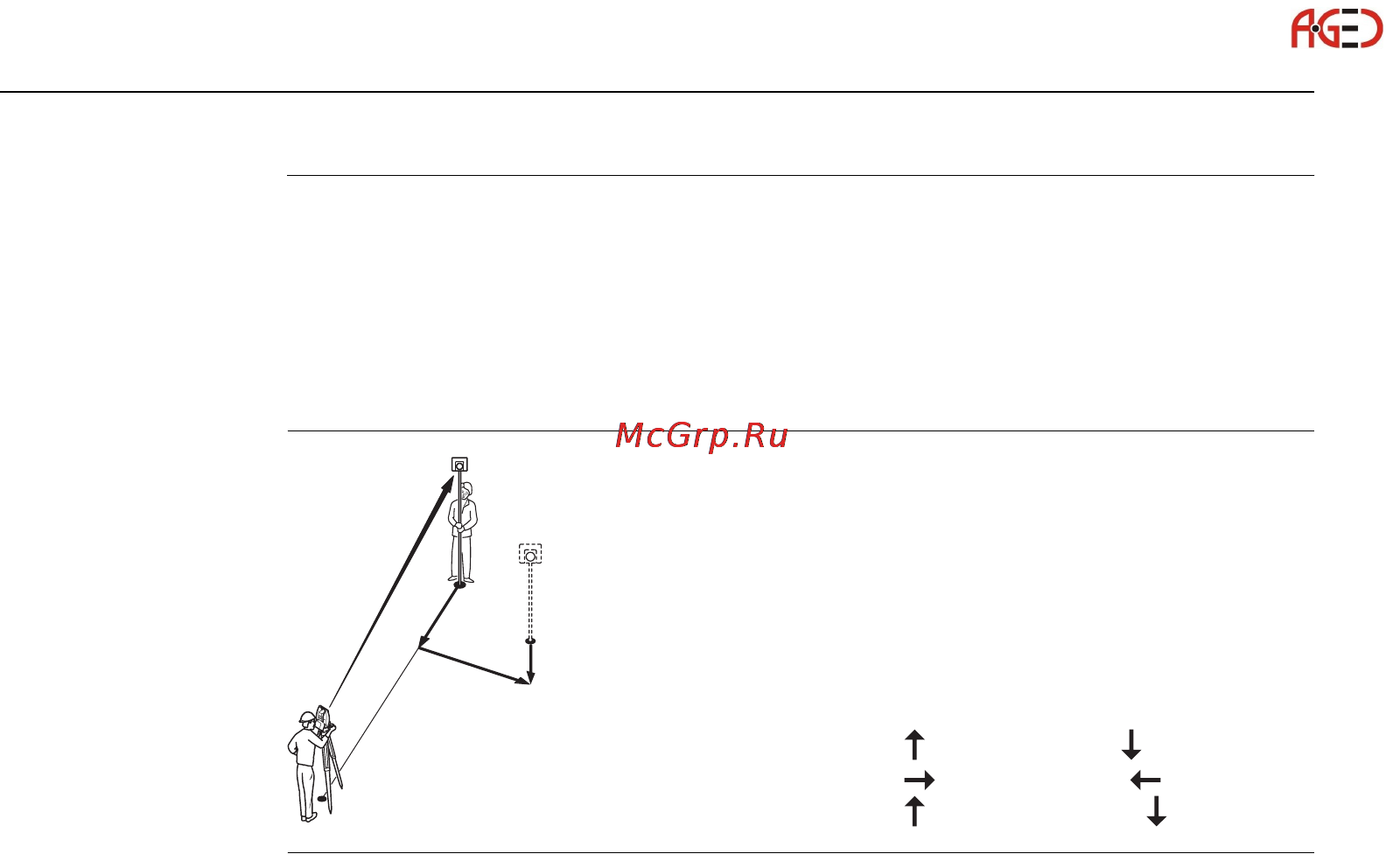

Диаграмма
P0 Точка стояния
P1 Текущее положение
P2 Выносимая точка
d1 < :> вперед или < :> назад
d2 < :> вправо или < :> влево
d3 < :> удлинить или < :> срезать
P0
P1
P2
d2
d3
d1
