Leica Builder [54/248] Измерения с помощью красной лазерной точки
![Leica Builder [54/248] Измерения с помощью красной лазерной точки](/views2/1029933/page54/bg36.png)
54Builder
Эксплуатация
5.4.2 Измерения с помощью красной лазерной точки
Описание
• При измерениях с помощью красного лазера на их надежность может влиять
наличие различных объектов, расположенных на пути распространения
лазерного луча.
Это объясняется тем, что при безотражательных измерениях фиксируется
первый отраженный сигнал, достаточный по своей интенсивности для

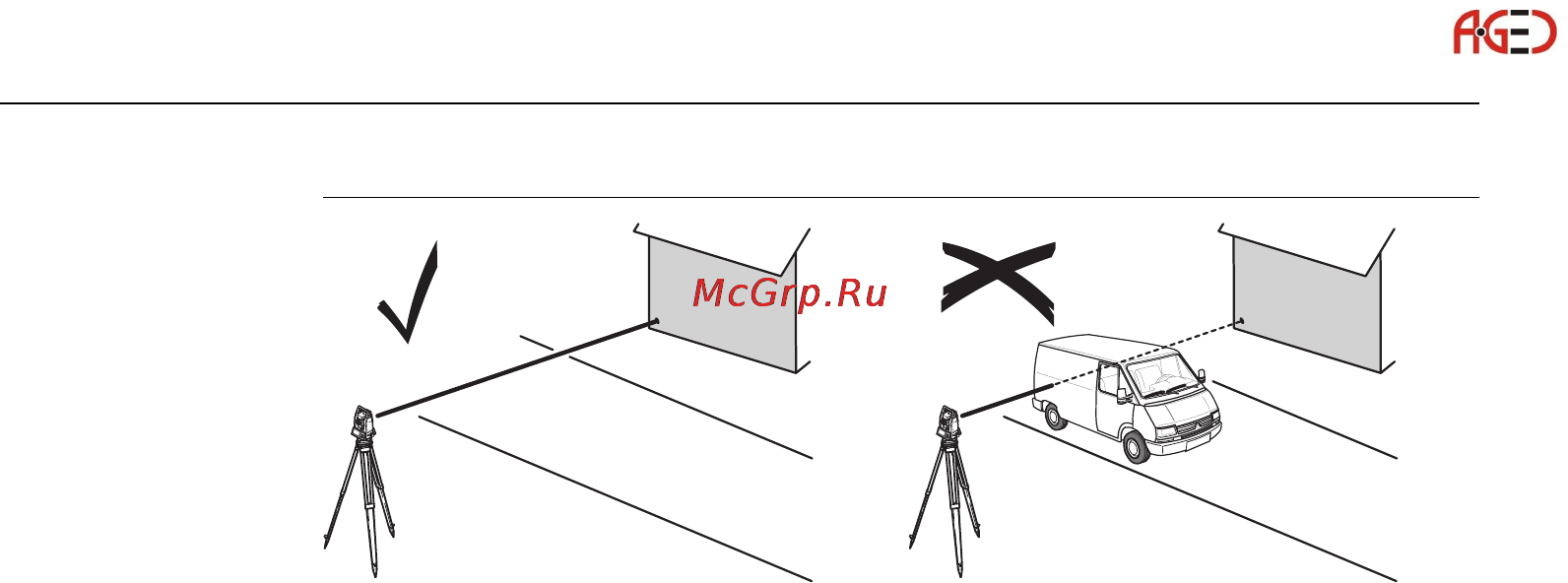

вычисления расстояния. Например, если поверхностью мишени является
дорога, и при нажатии ИЗМЕР или ИЗМиСОХ между EDM и поверхностью
мишени проезжает транспортное средство, измерение может быть сделано до
бока этого транспортного средства. Таким образом, будет измерено
расстояние до автомобиля, а не до полотна шоссе.
Геодезическое оборудование ООО "А-ГЕО" +7(495) 771-21-18, www.a-geo.com
