120Builder
Прикладные программы, для Builder R,
RM и RM power
10.6 Площадь (наклонной) плоскости и Объем
Описание Прикладная программа Площадь с методами 'плоскость' и 'наклонная плоскость'
используется для вычисления площадей участков, состоящих максимум из 50
граничных точек, связанных между собой прямыми. Также можно измерять объем
при константной высоте.
В зависимости от выбранного метода, вычисляемая площадь проецируется на
горизонтальную плоскость или на наклонную базовую плоскость. Площадь
наклонной базовой плоскости вычисляется и автоматически обновляется после
каждого измерения. Плоскость определяется тремя граничными точками, которые
охватывают самый большой участок.

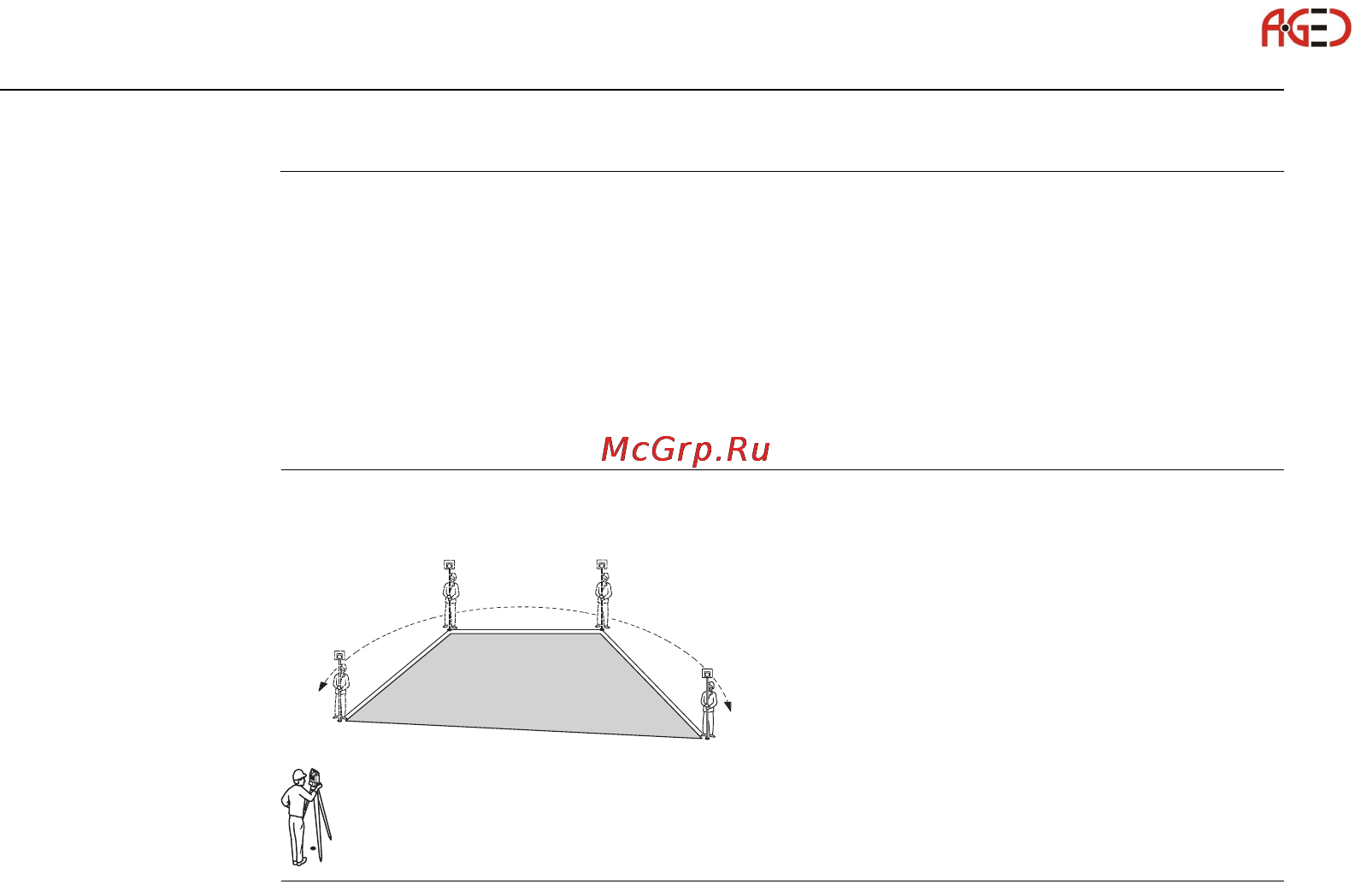

Диаграмма Граничные точки необходимо измерять по порядку, по часовой или против часовой
стрелке.
P0 Точка стояния
P1 Начальная точка
P2 Мишень
P3 Мишень
P4 Мишень
P1
P2
P3
P4
P0
