Leica Builder [160/248] Распределение клемм
![Leica Builder [160/248] Распределение клемм](/views2/1029933/page160/bga0.png)
160Builder
Режим управления данными, для
Builder RM и RM power

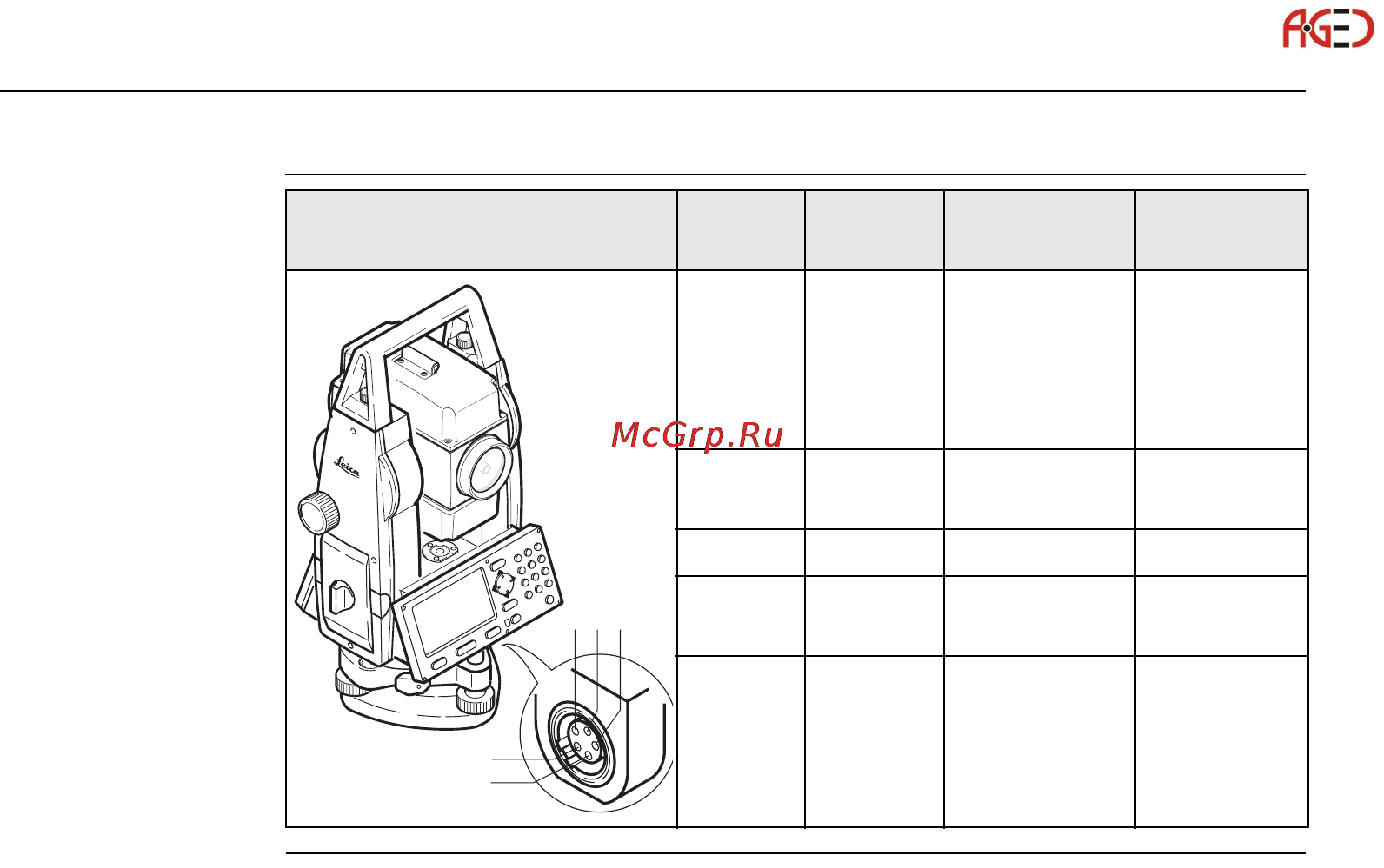

11.9 Распределение клемм
Порт в
инструменте
Диаграмма Клемма Название Описание Направлен
ие
a PWR_IN Подвод
питания:
+ 12 V
номинал
(11 - 16 V)
Вход
b- Не
используется
-
c GND Земля -
dRxRS232, прием
данных
Вход
eTxRS232,
передача
данных
Выход
bc d
a
e
Геодезическое оборудование ООО "А-ГЕО" +7(495) 771-21-18, www.a-geo.com
