Прикладные программы, для Builder R,
RM и RM power
Builder 125
10.8 Вынос Линии/Дуги/Спирали (опция)
Описание Прикладная программа Вынос Линии/Дуги/Спирали облегчает вынос в натуру
или проверку имеющихся линий, сеток, дуг, сегментов и спиралей. Кроме обычного
выноса данных элементов, эта программа позволяет оператору производить
вынос и проверять точки по отношению к трассе дороги.
)
Прикладная программа Вынос Линии/Дуги/Спирали имеется только в моделях
Builder RM и RM power. Пробную версию программы можно запустить до 40 раз,
после чего программа будет запрашивать лицензионный ключ.

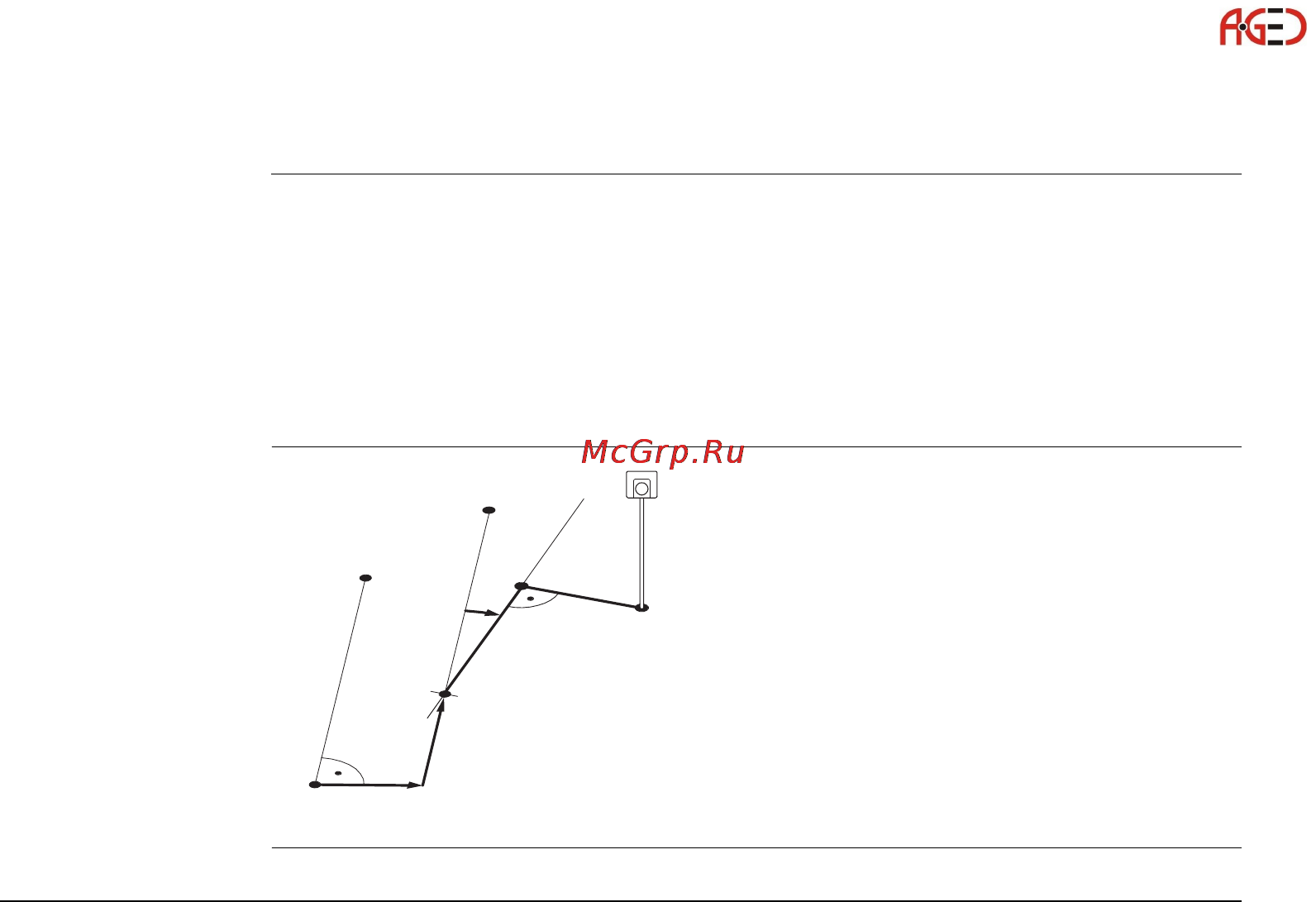

Диаграмма - Линия
SP Начальная точка
EP Конечная точка
RP1 Начальная точка базовой линии
RP2 Конечная точка базовой линии
SF Смещение вперед
SR Смещение вправо
R Вращение
d1 Продольный сдвиг
d2 Поперечный сдвиг
P Выносимая или проверяемая
точка
SP
EP
RP1
d1
P
d2
RP2
R
SF
SR
Геодезическое оборудование ООО "А-ГЕО" +7(495) 771-21-18, www.a-geo.com
