Leica Builder [117/248] Косвенные измерения
![Leica Builder [117/248] Косвенные измерения](/views2/1029933/page117/bg75.png)
Прикладные программы, для Builder R,
RM и RM power
Builder 117
10.5 Косвенные измерения
Описание Прикладная программа Косвенные измерения используется для вычисления
горизонтального расстояния, разности в высоте и угла между двумя мишенями.
Мишени необходимо измерять.
Можно выбрать один из двух методов:
• Полигональный (P1-P2, P2-P3);
• Радиальный (P1-P2, P1-P3);

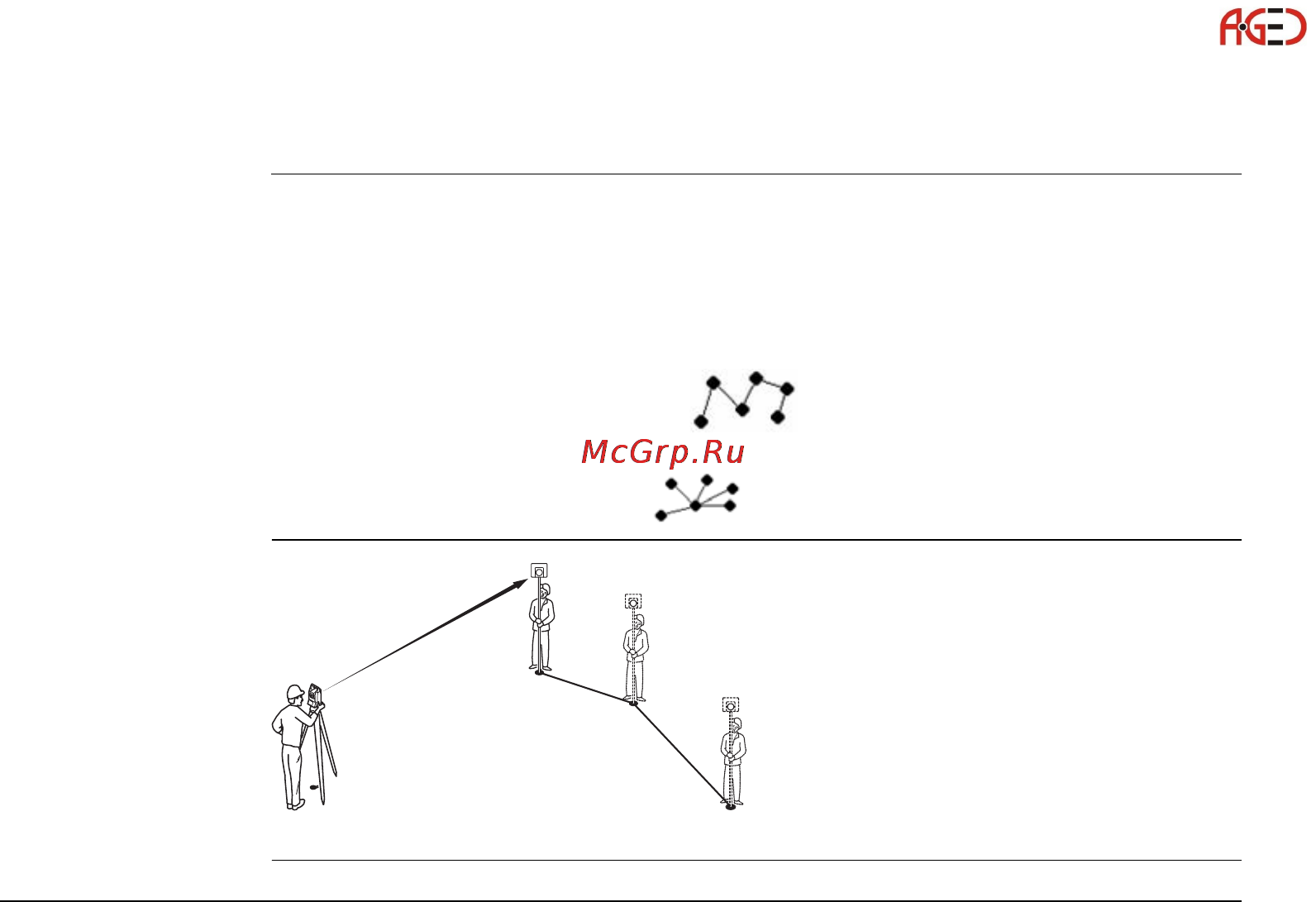

Диаграмма
Полигональный
метод (P1-P2, P2-
P3)
P0 Точка стояния
P1 Мишень
P2 Мишень
P3 Мишень
d1 Расстояние между P1 и P2
d2 Расстояние между P2 и P3
P1
d1
d2
P2
P3
P0
Геодезическое оборудование ООО "А-ГЕО" +7(495) 771-21-18, www.a-geo.com
