122Builder
Прикладные программы, для Builder R,
RM и RM power

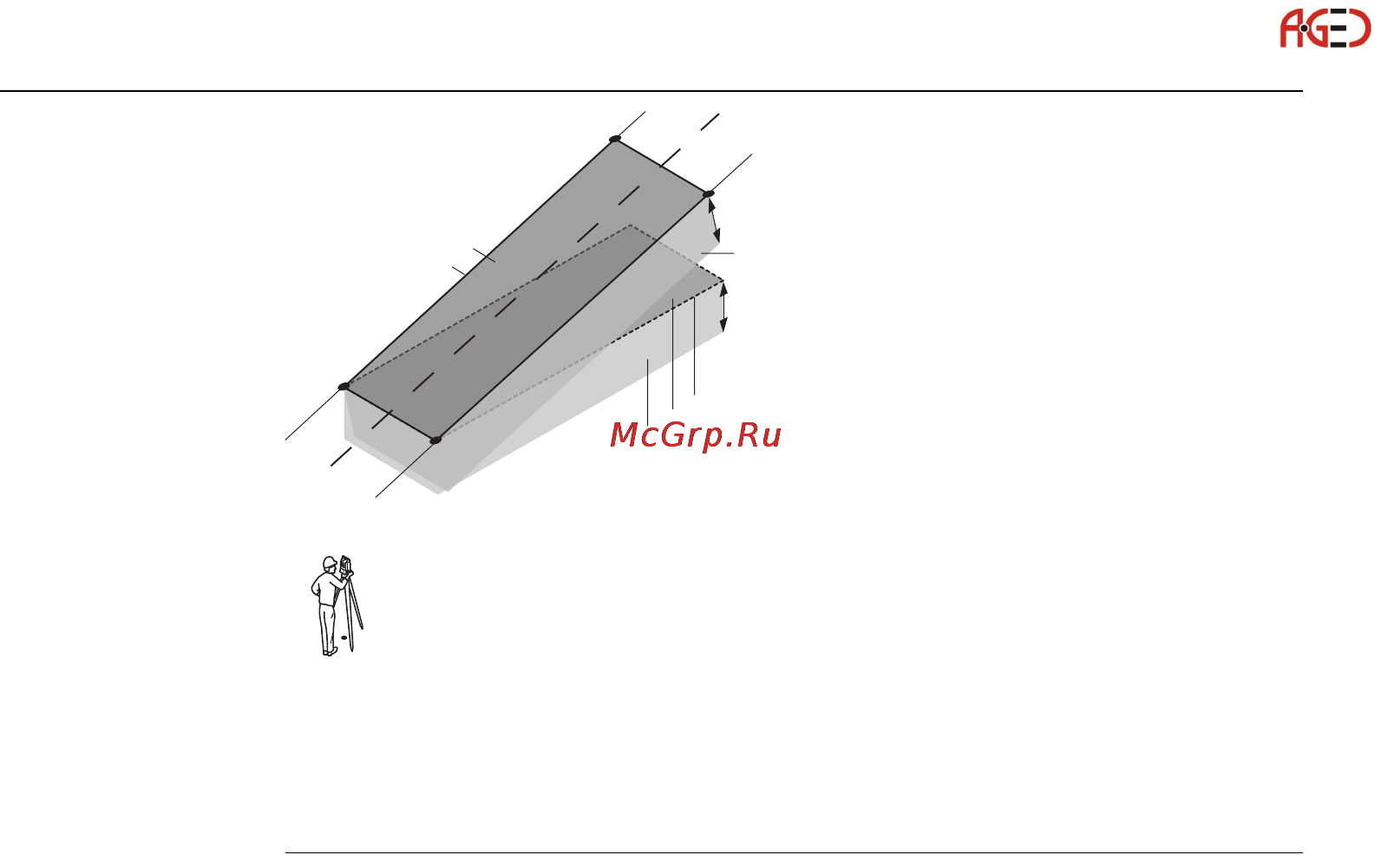

Диаграмма
P0 Точка стояния
P1 Начальная точка
P2 Мишень
P3 Мишень
P4 Мишень
a Константная высота
b Периметр (накл.) наклонной
плоскости, ограниченной всеми
измеренными точками
c Площадь (накл.), всегда
замыкается начальной точкой P1,
проецируется на наклонную
базовую плоскость
d Объем (накл.) = c x a
e Периметр (плоск.) горизонтальной
плоскости, ограниченной всеми
измеренными точками
f Площадь (плоск.), всегда
замыкается начальной точкой P1,
проецируется на горизонтальную
плоскость
g Объем (плоск.) = f x a
P1
a
a
P2
P3
P4
P0
c
d
b
f
e
g
Геодезическое оборудование ООО "А-ГЕО" +7(495) 771-21-18, www.a-geo.com
