Matrix MOS-648 [22/40] Двухканальный режим

3) Линию развертки совместите с центральной горизонтальной линией сетки экрана при помощи регуляторов

CH1 POSITION и TRACE ROTATION (для регулировки последнего используйте отвертку).

4) Подключите пробник к входу CH1 и коснитесь наконечником пробника выхода калибратора CAL 2Vp-p.

5) Установите переключатель AC-GND-DC в положение AC. На экране ЭЛТ должно появиться изображение сигнала,

как показано на рис. 4-4.

6) Регулятором FOCUS добейтесь четкого изображения.

7) Для рассмотрения сигнала установите переключатели VOLTS/DIV и

TIME/DIV в соответствующие положения так, чтобы форма сигнала была

хорошо видна.

8) Регуляторами ▲▼POSITION и ◄►POSITION можно перемещать

изображение сигнала относительно сетки для удобств а измерения

напряжения (Up-p) или периода (T).

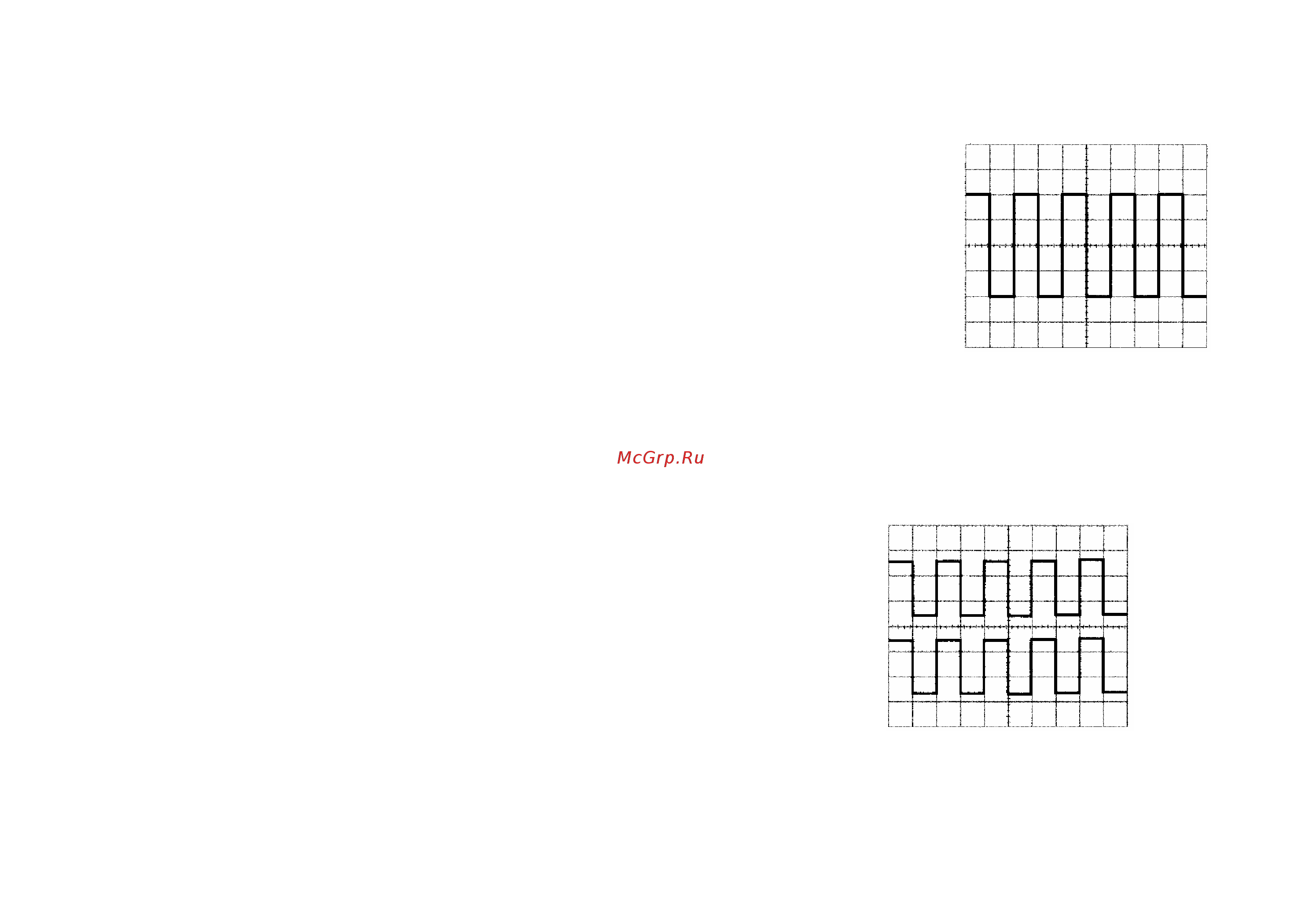

Рисунок 4-4

Все изложенное выше является основными процедурами при использовании осциллографа. Выше описан одноканальный

режим с использованием канала CH1. Действия для одноканального режима при использовании канала CH2 аналогичны.

Остальные режимы работы описаны далее.

4.4. Двухканальный режим

Сигнал канала CH1

Сигнал канала CH2

Изм ените положение переключателя VERT MODE на DUAL, при этом на

экране должна появиться еще одна линия канала CH2 (продолжение процедур

предыдущего параграфа для CH1). В результате этого Вы увиди те на экране:

канал CH1 - меандр сигнала калибратора; канал CH2 - прямая линия, так как

никакой сигнал на вход этого канала не подан.

Теперь, подайте на вход канала CH2 сигнал калибратора так же, как это было

ранее сделано для канала CH1. Установите переключатель AC-GND-DC в

положение AC. Регуляторами POSITION (11) и (19) переместите

осциллограммы на экране, как показано на рис. 4-5.

Рисунок 4-5

Если кнопка ALT/CHOP отжата (режим ALT), то входные сигналы каналов CH1 и CH2 отображаются на экране

попеременно при каждом запуске развертки. Этот режим используется для двухканального наблюдения сигнала при

коротких временах развертки.
