33
Если выбран режим ADD и каналы CH1 и CH2 имеют различные
коэффициенты вертикального отклонения, то измерение UV теряет смысл и
на экране появится "UV=?".
5.2.2. Использование MENU (рис. 5-6)
5.2.2.1. Выбор коэффициента ослабления пробника
a. Нажмите кнопку MENU для вывода на экран окна меню.
b. Нажмите кнопку MENU ещё раз для выбора канала.
c. При помощи кнопки FUNCTION выберите коэффициент ослабления
пробника.
d. Нажмите кнопку MENU для завершения, нажмите кнопку FUNCTION для
закрытия окна меню.

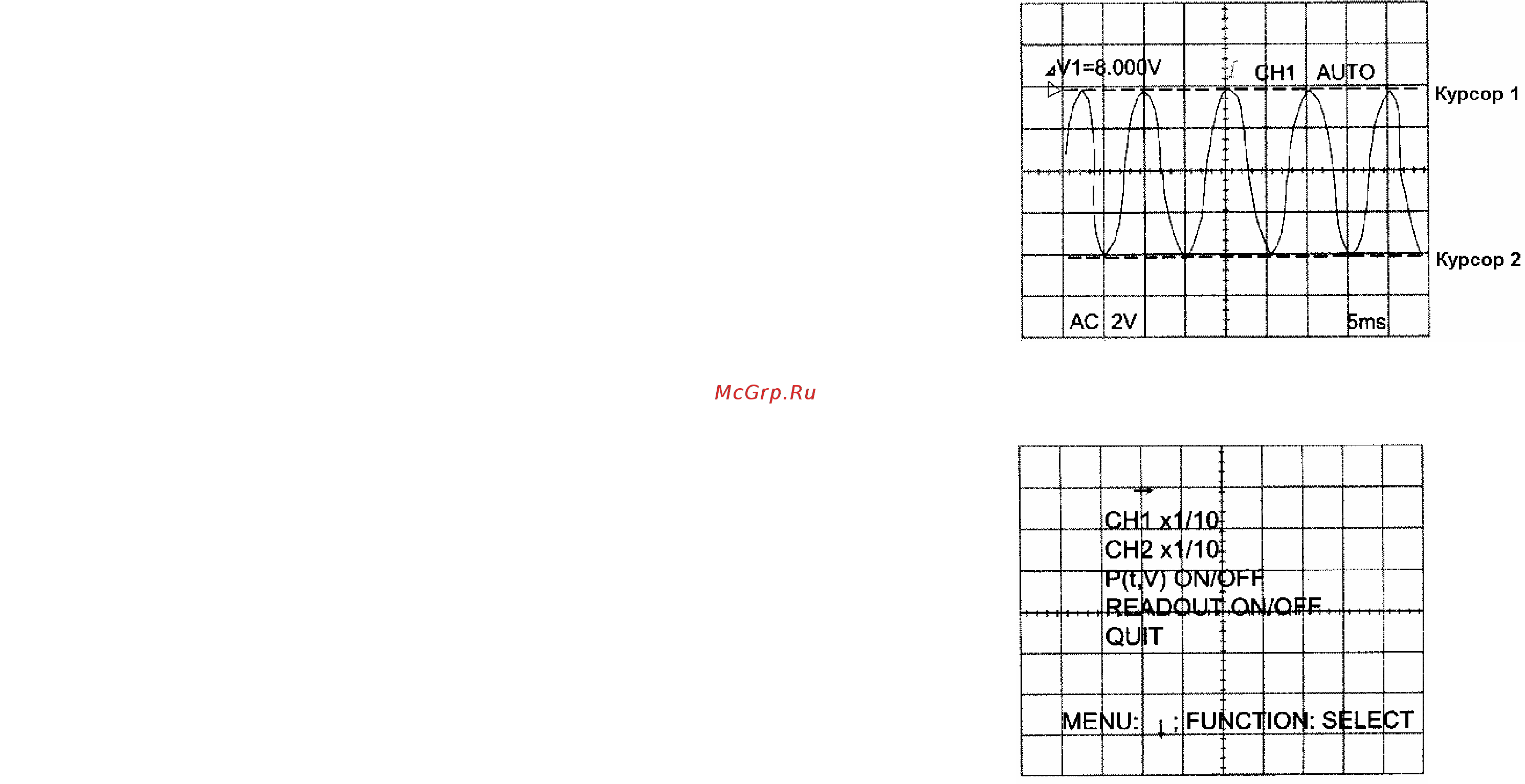

Рисунок 5-5
5.2.2.2. Включение/выключение (ON/OFF) режима
READOUT
a. Нажмите кнопку MENU для вывода на экран окна меню.
b. Нажатиями кнопки MENU выберите параметр READOUT ON/OFF.
c. Нажатием кнопки FUNCTION выберите значение параметра READOUT:
ON или OFF (изначально ON).
d. Нажмите кнопку MENU для завершения, нажмите кнопку FUNCTION для
закрытия окна меню.
ЗАМЕЧАНИЕ: При установке параметра READOUT: OFF, на экран будут
выводиться только следующие символы: значение В/дел. для
каналов CH1/CH2 и режимы связи по входу (AC, GN D или
DC). Все остальные установки на экран выводиться не будут.
Рисунок 5-6
