Matrix MOS-648 [33/40] Измерение

5.2.1.2. Измерение UT (см. рис. 5-4)

Все действия аналогичны измерению UT, но вместо UT выберите 1/UT при

помощи кнопки FUNCTION.

ЗАМЕЧАНИЕ: Если регулятор SWP. VAR. находится в положении отличном от

CAL (коэффициент горизонтальной развертки не калиброван), то измерение

l/UT невозможно, на экране ЭЛТ будет отображено "1/UT=?".

Если линии курсоров 1 и 2 совп адают, т.е. UT=0, то значение 1/UT будет

неопределенным. На экране ЭЛТ будет отображено "1/UT=?".

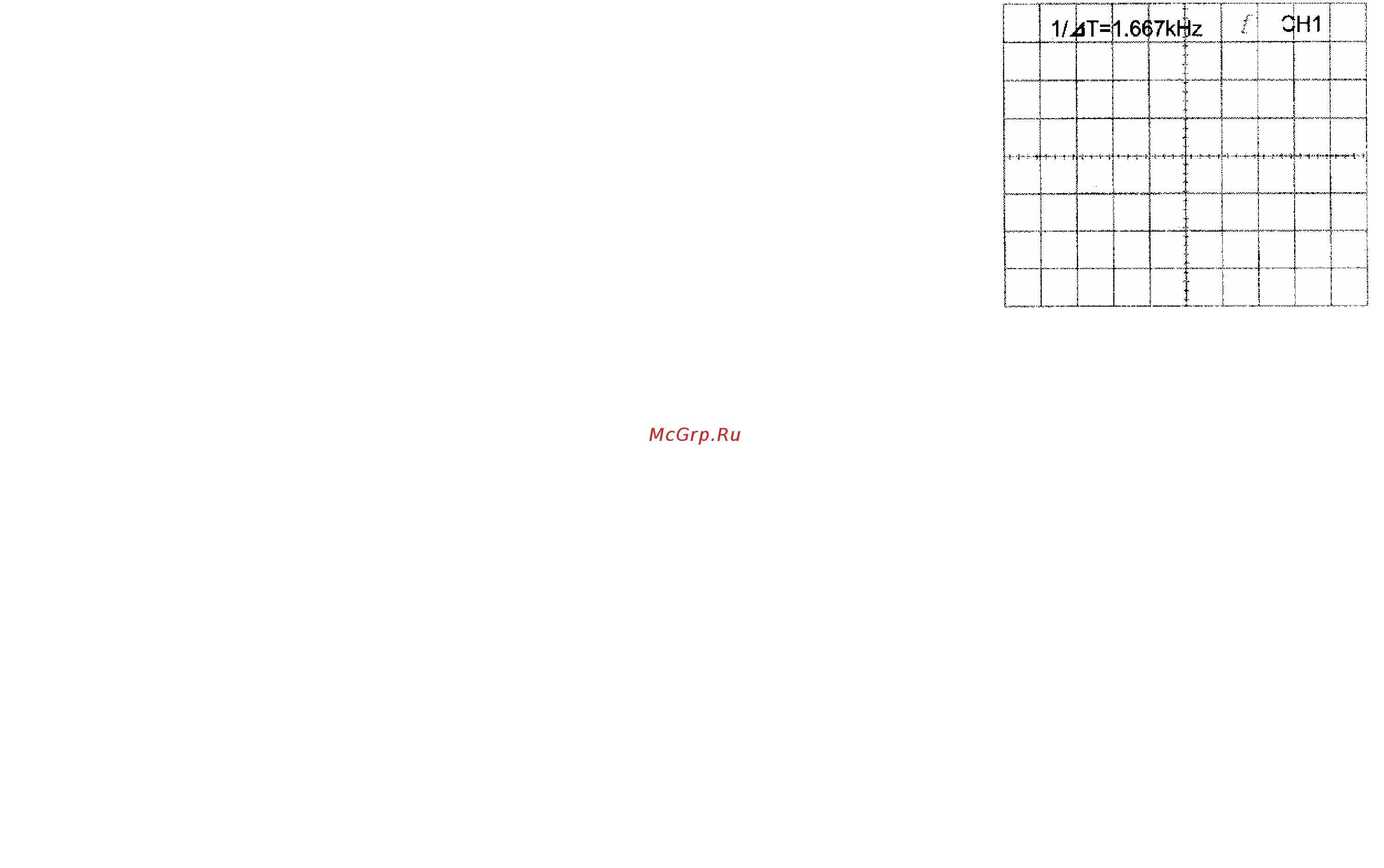

Рисунок 5-4

5.2.1.3. Измерение UV (см. рис. 5-5)

a. Нажатиями кнопки FUNCTION добейтесь появления UV в левом верхнем углу экрана ЭЛТ. Кроме того, на экране

должны появиться две горизонтальные пунктирные линии. Переместите при помощи кнопки/регулятора PUSH-

TRACK линию курсора 1 (отмечена V) в начальную точку измерения напряжения.

b. Нажмите кнопку/регулятор PUSH-TRACK для выбора курсора 2 (теперь символом V будет отмечена линия курсора

2).

c. Переместите при помощи кнопки/регулятора PUSH-TRACK линию курсора 2 в конечную точку измерения и

прочитайте значение UV на экране ЭЛТ.

d. Нажмите кнопку/регулятор PUSH-TRACK еще раз для одновременного выбора курсоров 1 и 2 (теперь символом V

будет отмечены обе линии курсоров). Вращением регулятора PUSH-TRACK Вы можете теперь одновременно

переместить оба курсора в область экрана, где предполагается измерение напряжения.

ЗАМЕЧАНИЕ: 1) В одноканальном режиме, UV отображается, как UV1 или UV2, в зависимо сти от того какой канал

выбран.

2) При работе в двухканальном режиме, отображается только UV1.

ЗАМЕЧАНИЕ: Если регулятор коэффициент вертикального отклонения имеет некалиброванное значение, то измерение

UV невозможно. В этом случае перед значением коэффициента вертикального отклонения на экране

будет присутствовать символ ">".
