34
5.2.3. Измерение P(t,V) (рис. 5-7)
a. Нажмите кнопку MENU для вывода на экран окна меню.
b. Нажатиями кнопки MENU выберите параметр P(t,V) ON/OFF
c. Нажатием кнопки FUNCTION выберите значение параметра P(t,V): ON.
d. Нажмите кнопку MENU для завершения, нажмите кнопку FUNCTION для закрытия окна меню.
e. На экране ЭЛТ появится символ "Q" показывающий, что в текущий момент курсор будет перемещаться по
горизонтали; символ "R" означает перемещение курсора по вертикали. Для изменения направления перемещения
курсора вытяните/нажмите регулятор PUSH-TRACK. Вращением регулятора PUSH-TRACK переместите курсор в
нужное место экрана. После нажатия кнопки FUNCTION, курсор изменит форму на "+". Эта точка определяет начало
координат. Все последующие измерения будут происходить относительно этой точки отсчета.

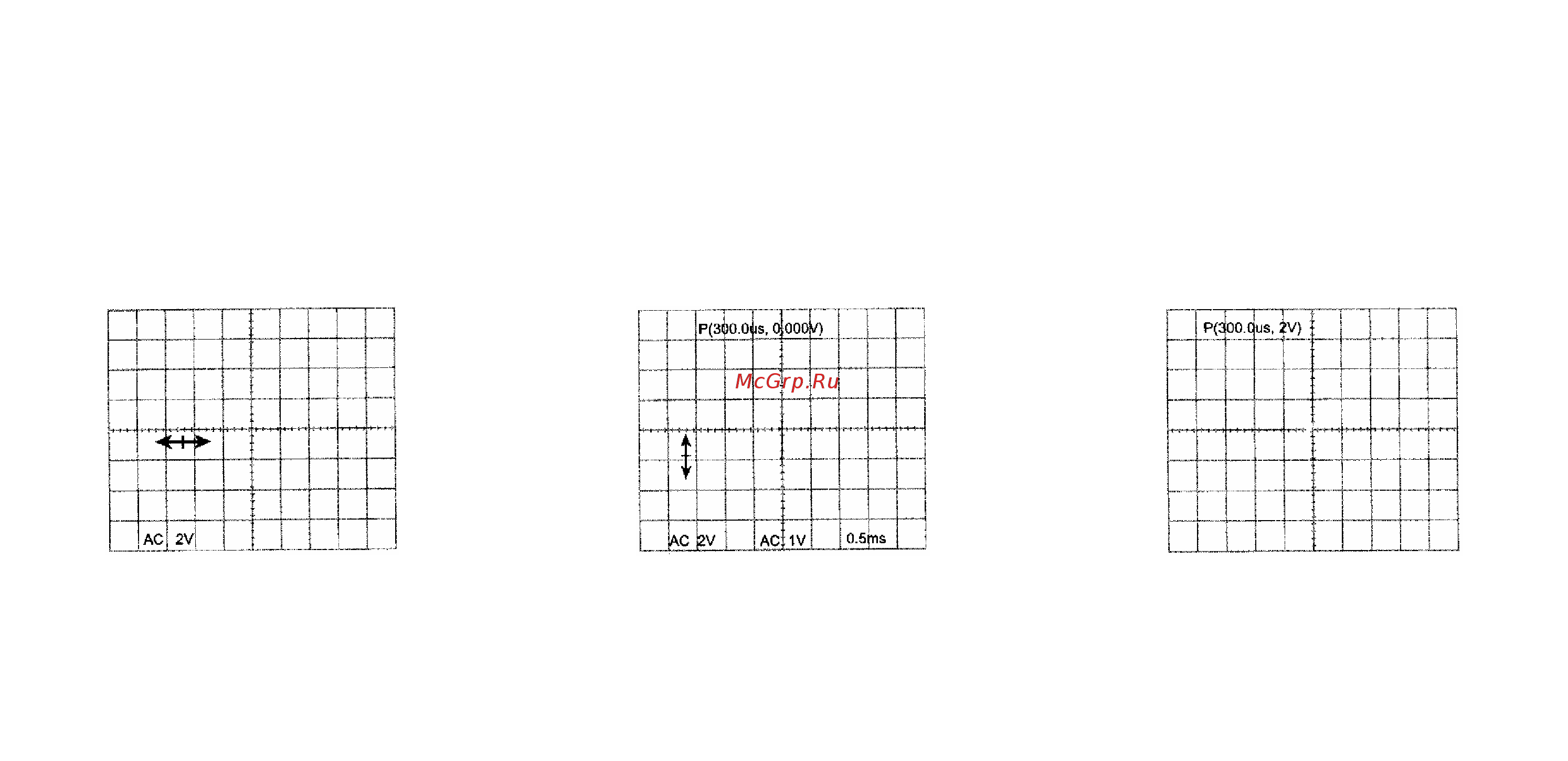

Рисунок 5-7
f. После выбора положения точки начала координат при помощи регулятора PUSH-TRACK переместите курсор в
требуемую точк у осциллограммы, при этом в левом верхнем углу экрана будут отображены координаты точки P(t,V).
g. По окончании измерения P(t,V) при помощи кнопки MENU выберите параметр P(t,V) ON/OFF и нажатием кнопки
FUNCTION выберите значение параметра P(t,V): OFF.
h. Нажмите кнопку MENU для завершения, нажмите кнопку FUNCTION для закрытия окна меню.
