Matrix MOS-648 [29/40] Компенсация пробника
![Matrix MOS-648 [29/40] Компенсация пробника](/views2/1302739/page29/bg1d.png)
28
4.10. Компенсация пробника
Как было указано ранее, пробник имеет широкодиапазонный аттенюатор. Однако если компенсация пробника не
выполнена должным образом, форма сигнала будет искажена, приводя к ошибкам измерения. Поэтому пробник перед
использованием необходимо правильно настроить.
Подключите пробник 10:1 к входному разъему BNC канала CH1 или CH2 и установите переключатель VOLTS/DIV в
положение 50мВ/ДЕЛ. Коснитесь наконечником пробника вывода сигнала калибровки. Вращая подстроечный
конденсатор на пробнике, добейтесь оптимального изображения меандра (минимальные: выброс и завал на фронте, спад
вершины).

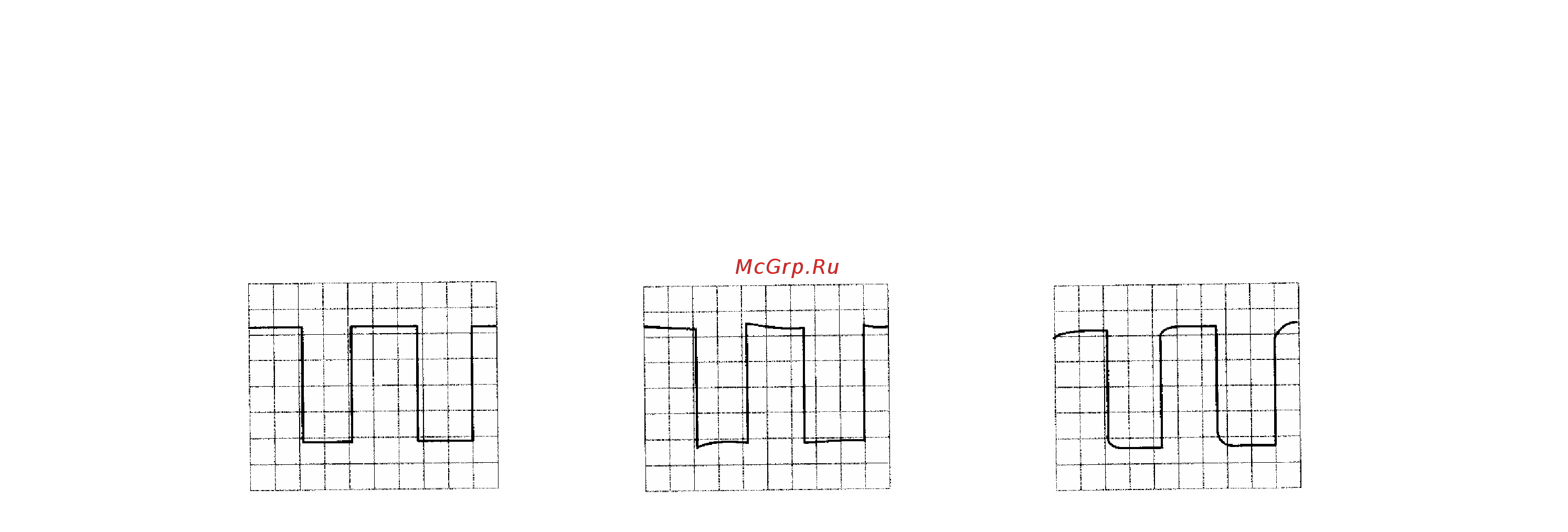

(a) Правильная компенсация (b) Избыточная компенсация (с) Недостаточная компенсация
Рисунок 4-10
