5. Курсорные измерения

Осциллографы MOS-626/648 и MOS-626F/648F имеют систему курсорных измерений, позволяющую непосредственно и

точно проводить измерение напряжения, времени или частоты. Измерение производится путем перемещения пары

курсоров и чтения показания разности значений соответствующих положениям курсоров.

5.1. Панель управления курсорными измерениями (см. рис. 4-1)

Кнопка/регулятор PUSH-TRACK (34) имеет две функции. Вытягивая/утапливая этот регулятор можно выбрать один

или другой курсор. Выбранный курсор отмечен на экране символом "V". Вращение регулятора позволяет перемещать

курсор по экрану (Q горизонтально, R вертикально). При режиме P(t,V): вытягивая/утапливая этот регулятор можно

изменять направление перемещения курсора; вращение регулятора позволяет перемещать курсор по экрану.

Кнопка FUNCTION….(31). Кнопка выбора одного из режимов курсорных измерений. Если предварительно выбраны

установки READOUT: ON и P(t,V): OFF, то кратковременными нажатиями этой кнопки режимы переключаются в

следующей последовательности:

UT----l/UT----UV----UT

UT: измерение интервала времени между курсорами;

l/UT: измерение частоты;

UV: измерение напряжения.

Если выбран режим P(t,V): ON, вытягивая/утапливая и вращая PUSH-TRACK можно

менять положение точки для которой требуется произвести измерение.

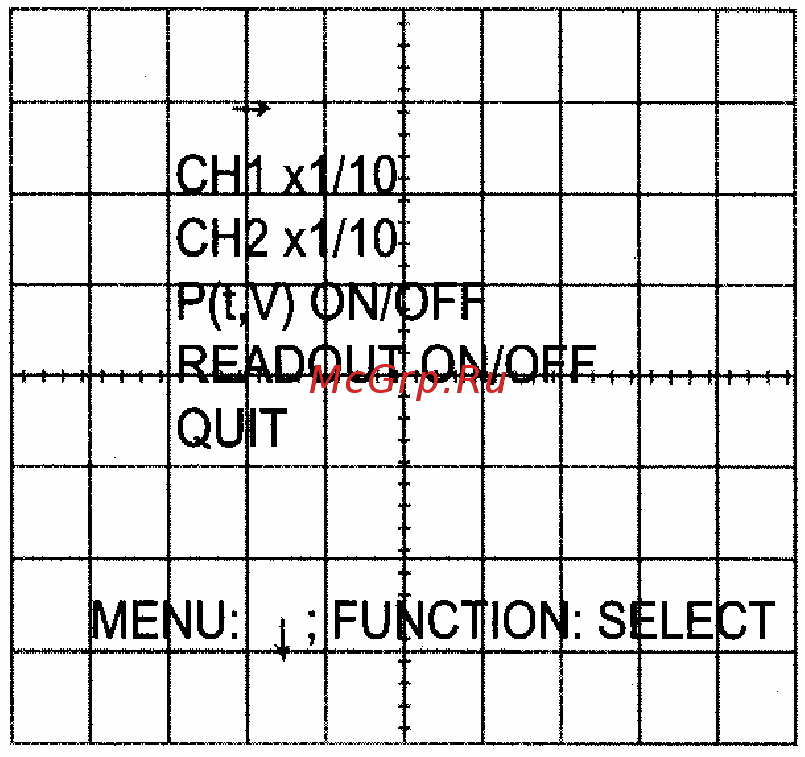

Если прибор находится в режиме MENU, то нажатиями этой кнопки можно изменить

следующие предварительные установки:

READOUT: ON/OFF,

x1/x10;

P(t,V): ON/OFF.

QUIT: выход из режима MENU.

Рисунок 5-1
