31
5.2.1. Выбор измеряемого параметра
При режиме курсорных измерений каждый раз при кратковременном нажатии кнопки FUNCTION будет происходить
изменение измеряемого параметра в следующей последовательности:
UT----l/UT----UV----UT
Установите переключатели VOLTS/DIV и TIME/DIV в нужное положение и удостоверьтесь, что в режиме MENU
установлен параметр READOUT: ON (При включении питания автоматически устанавливается параметр
READOUT: ON).
5.2.1.1. Измерение UT (см. рис. 5-3)
a. Нажатиями кнопки FUNCTION добейтесь появления UT в левом верхнем угл у
экрана ЭЛТ. Кроме того, на экране должны появиться две вертикальные
пунктирные линии.
b. Переместите при помощи кнопки/регулятора PUSH-TRACK линию (отмечена V)
курсора 1 в начальную точку измерения.
c. Нажмите кнопку/регулятор PUSH-TRACK для выбора курсора 2 (теперь
символом V будет отмечена линия курсора 2).
d. Переместите при помощи кнопки/регулятора PUSH-TRACK линию курсора 2 в
конечную точку измерения и прочитайте показание на экране ЭЛТ.
ЗАМЕЧАНИЕ: Если регулятор SWP. VAR. находится в положении отличном от
CAL (коэффициент горизонтальной развертки не калиброван), то перед
значением коэффициента развертки на экране будет присутствовать
символ ">". В этом случае измерение UT между курсорами 1 и 2
невозможно.

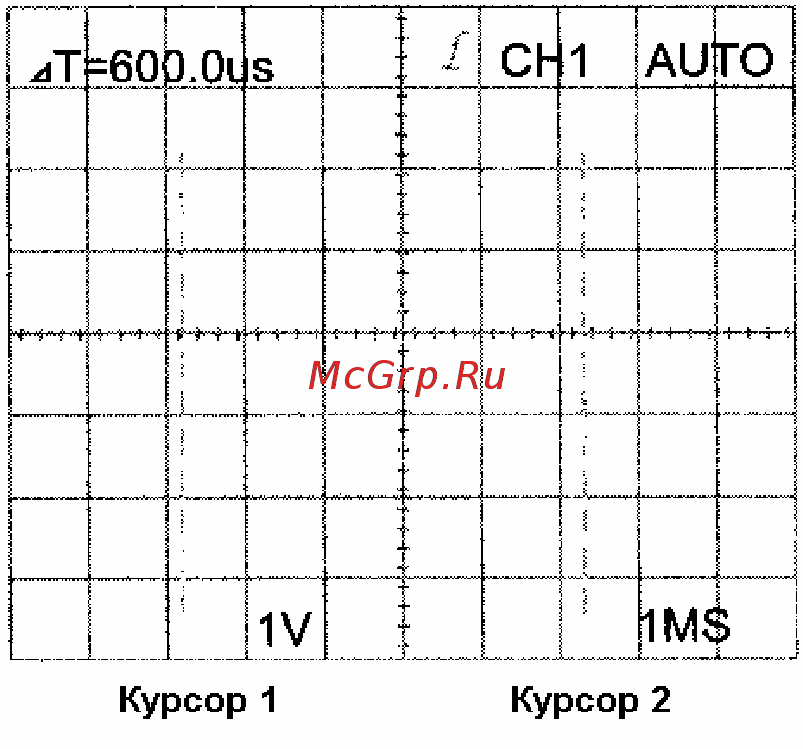

Рисунок 5-3
