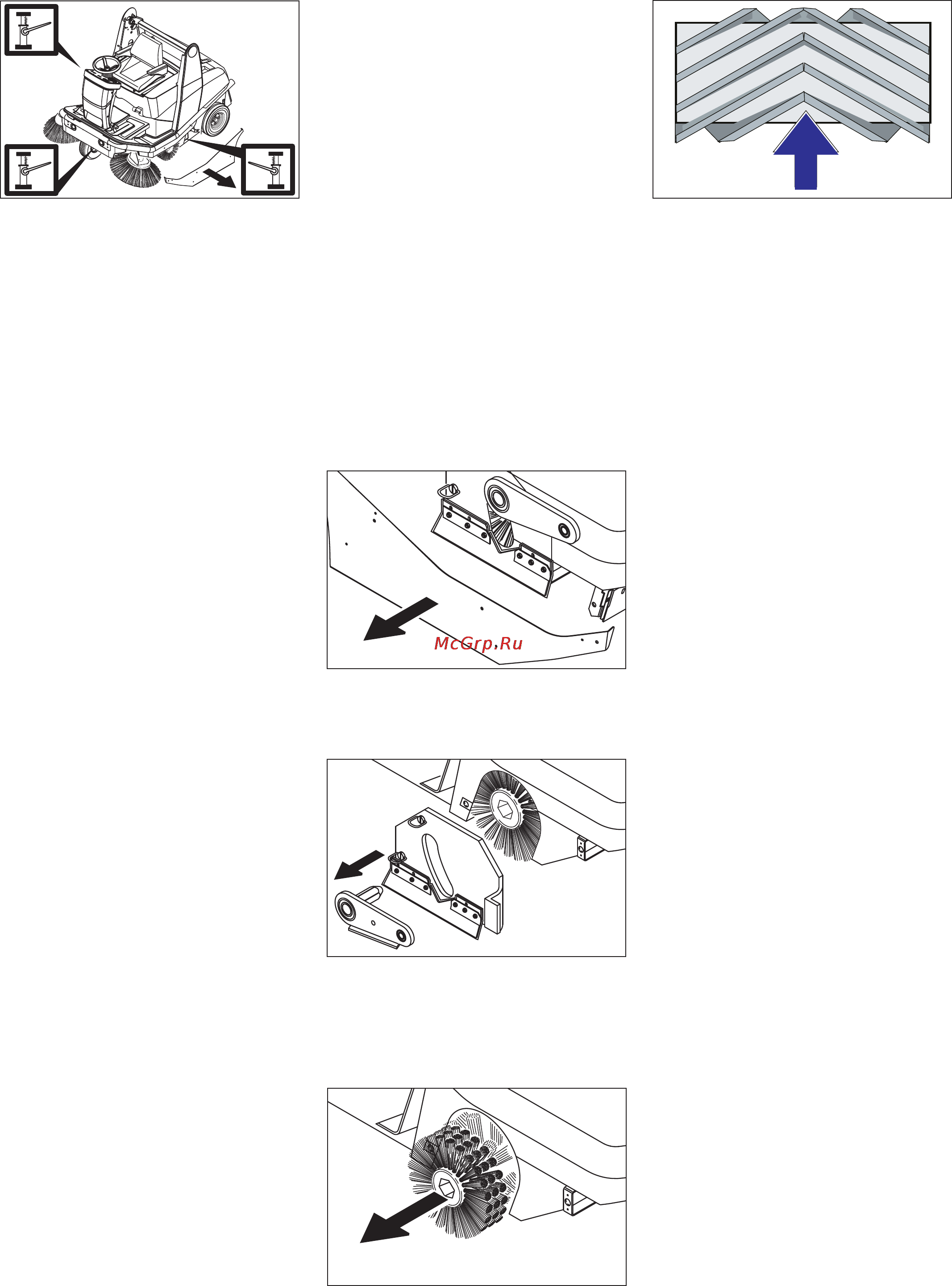

Закрепить аппарат от непроизвольного качения подложив под него клин Удалить с подметающего вала намотавшиеся ленты и веревки Замена подметающего вала Рис 15 Поставить в соответствующей грузовой точке для переднего или заднего колеса домкрат С помощью домкрата приподнять аппарат Удалить колесные гайки Снять колесо Установить запасное колесо Завинтить колесные гайки С помощью домкрата опустить аппарат Затянуть колесные гайки Закрепить боковую панель Замена становится необходимой если вследствие износа щеток результат качество подметания заметно ухудшается Поставить подметающую машину на ровной поверхности Переставить переключатель программ на ступень 1 движение Подметающий вал приподнимается Пусковой переключатель повернуть в позицию О и вытащить ключ из замка Закрепить аппарат от непроизвольного качения подложив под него клин Разблокировать застежки правой боковой панели Указание Использовать подходящий стандартный домкрат Проверка боковых щеток Поставить подметающую машину на ровной поверхности Переставить переключатель программ на ступень 1 движение Боковые щетки приподнимаются Пусковой переключатель повернуть в позицию О и вытащить ключ из замка Проверить боковые щетки После установки нового подметающего вала необходимо заново отрегулировать плоскость подметания Проверка и корректировка плоскости подметания для подметающего вала Благодаря плавающему креплению боковой щетки уровень плоскости подметания корректируется автоматически по мере износа щетины При слишком сильном износе боковую щетку следует заменить Указание Замена боковых щеток Рис 17 Снять балансир подметающего вала Снять подъемный рычажный механизм с цапфы Открыть застежки и снять заслонку Проверка подметающего вала Поставить подметающую машину на ровной поверхности Переставить переключатель программ на ступень 1 движение Подметающий вал приподнимается Пусковой переключатель повернуть в позицию О и вытащить ключ из замка При установке нового подметающего вала обратить внимание на положение щетины Установить заслонку подметающего вала Надеть на цапфу держатель подметающего вала Надеть на цапфу держатель подметающего вала Снова затянуть винт на держателе подметающего вала Вставить и прочно затянуть крепежные винты заслонки подметающего вала Закрепить боковую панель Указание Рис 16 Снять боковую панель Вывинтить винты балансира подметающего вала Указание Поставить подметающую машину на ровной поверхности Переставить переключатель программ на ступень 1 движение Боковые щетки приподнимаются Пусковой переключатель повернуть в позицию О и вытащить ключ из замка Ослабить крепежные гайки 3 шт на нижней стороне Надеть боковую щетку на захватное устройство и крепко затянуть Рис 19 Расположение подметающего вала при установке по направлению движения Поместить новый подметающий вал в коробку подметающего вала и надеть его на цапфу привода Указание При данном виде работы аппарат должен находиться в основном режиме работы Контрольная лампочка кнопки интенсивного режима работы не должна светиться Переставить переключатель программ на ступень 1 движение Подметающий вал и боковые щетки поднимаются Поставить подметающую машину на ровный гладкий пол покрытый видимым слоем пыли или мела Опустить подметающий вал и дать ему повращаться в течение некоторого времени Поднять подметающий вал Нажать на педаль для подъема заслонки для крупных частиц грязи и держать педаль нажатой Дать аппарату задний ход Рис 18 Вынуть подметающий вал ри 13 239
