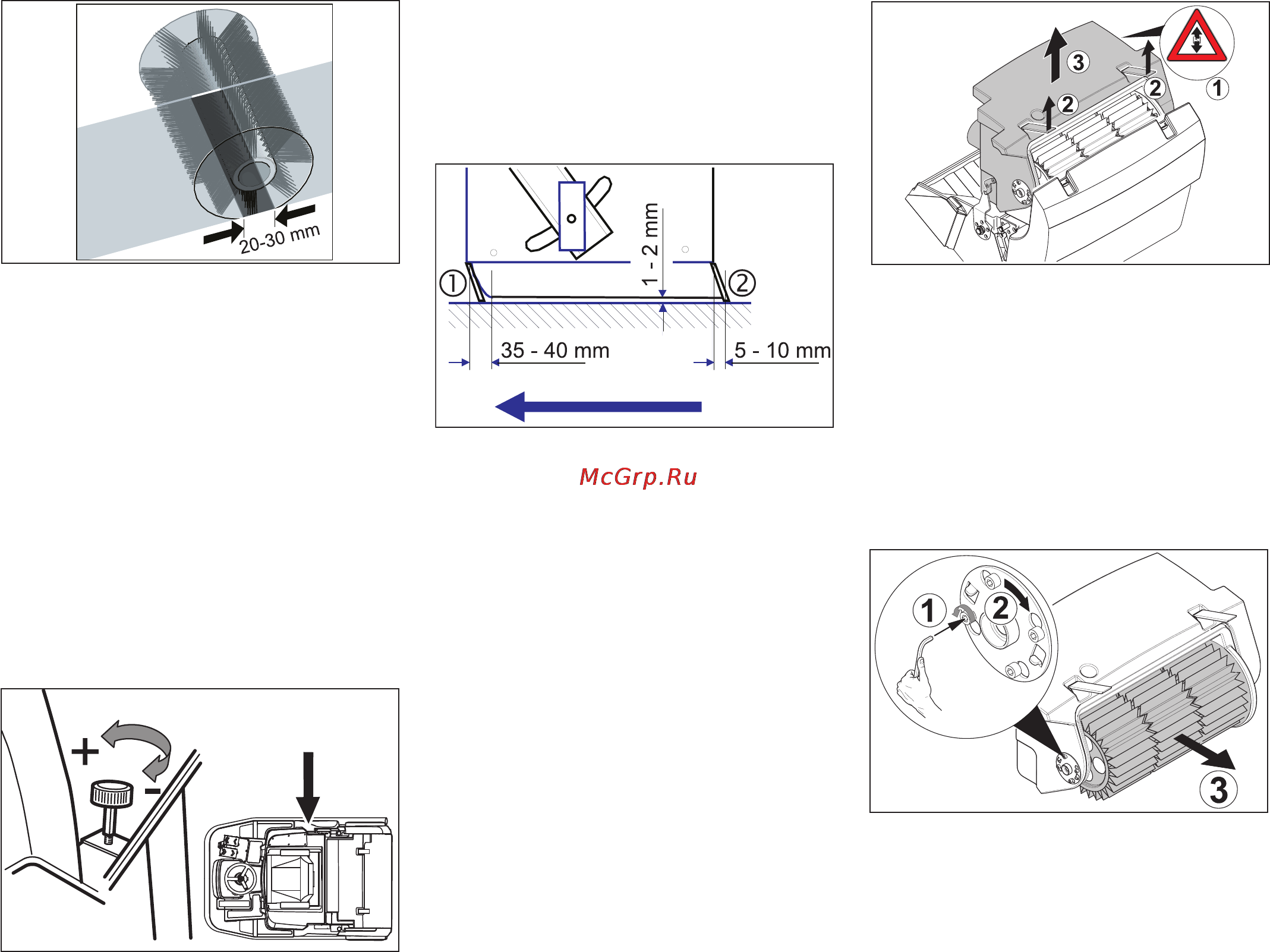

Передняя уплотнительная планка Несколько ослабить крепежные гайки передней уплотнительной планки 1 для замены вывинтить Прикрепить новую уплотнительную планку не затягивая пока гайки Рис 20 Профиль подметания имеет вид равномерного прямоугольника шириной от 20 до 30 мм Указание Профиль подметания не должен иметь трапециевидную форму В этом случае следует обратиться в сервисную службу Указание В основном режиме работы профиль подметания может быть установлен с помощью ручного колеса Открыть и зафиксировать крышку прибора Рис З Рис 21 Для увеличения профиля подметания Установочный винт вращать против часовой стрелки Для уменьшения профиля подметания Установочный винт вращать по часовой стрелке Указание Во время интенсивного режима работы профиль подметания устанавливается автоматически Настройка при износе щетины обеспечивается за счет плавающего крепления подметающего вала При слишком сильном износе подметающий вал следует заменить Установка и замена уплотнительных планок Поставить подметающую машину на ровной поверхности Переставить переключатель программ на ступень 1 движение Подметающий вал приподнимается Пусковой переключатель повернуть в позицию 0 и вытащить ключ из замка Закрепить аппарат от непроизвольного качения подложив под него клин Разблокировать застежки боковых панелей с обеих сторон Снять боковые панели 240 Рис 22 Откорректировать уплотнительную планку Расстояние уплотнительной планки до пола установить так чтобы при пробеге по инерции в 35 40 мм она откидывалась назад Затянуть гайки Рис 23 Отсоединить электропитание от двигателя фильтра 1 Разомкнуть штеккерное соединение концевого выключателя Разомкнуть штеккерное соединение вибромотора фильтра Открыть замки 2 Немного откинуть назад и вынуть коробку фильтра 3 Задняя уплотнительная планка Расстояние уплотнительной планки до пола установить так чтобы при пробеге по инерции она отклонялась назад на 5 10 мм При износе планку необходимо заменить Вынуть подметающий вал Отвинтить крепежные гайки задней уплотнительной планки 2 Установить новую уплотнительную планку Боковые уплотнительные планки Несколько ослабить крепежные гайки боковой уплотнительной планки для замены вывинтить Прикрепить новую уплотнительную планку не затягивая пока гайки Для настройки расстояния до пола использовать подкладки толщиной 1 2 мм Откорректировать уплотнительную планку Затянуть гайки Закрепить боковые панели Рис 24 Ослабить держатель фильтра 1 повернуть его 2 и вынуть Вынуть пластинчатый фильтр 3 Вставить новый фильтр Со стороны привода дать зафиксироваться захватному устройству в канавке Снова зафиксировать крепление фильтра и затянуть винты Указание При установке нового фильтра следить за тем чтобы пластины не были повреждены и не пережималось уплотнение коробки фильтра Замена прокладки фильтровальной коробки Замена пылевого фильтра Вынуть прокладку фильтровальной коробки из канавки в крышке аппарата Вставить новую прокладку Опасность Проверка приводных ремней До начала замены пылевого фильтра удалить содержимое из резервуара для сбора мусора При работе с фильтровальной установкой носить маску для защиты от пыли При обращении с аккумуляторами соблюдать правила техники безопасности Немножко приподнять резервуар для сбора мусора и немножко опрокинуть Ри 14 Опасность После выключения двигатель вращается еще 3 4 секунды по инерции В это время следует оставаться вне зоны привода Пусковой переключатель повернуть в позицию 0 и вытащить ключ из замка Открыть и зафиксировать крышку прибора Рис З
