135
Регламентное техническое обслуживание
Расписание и процедуры очистки
06.05.2014 ZT400 Series™ Руководство пользователя P1066582-152
2.
3.
Снимите ленту (если есть) и носитель.

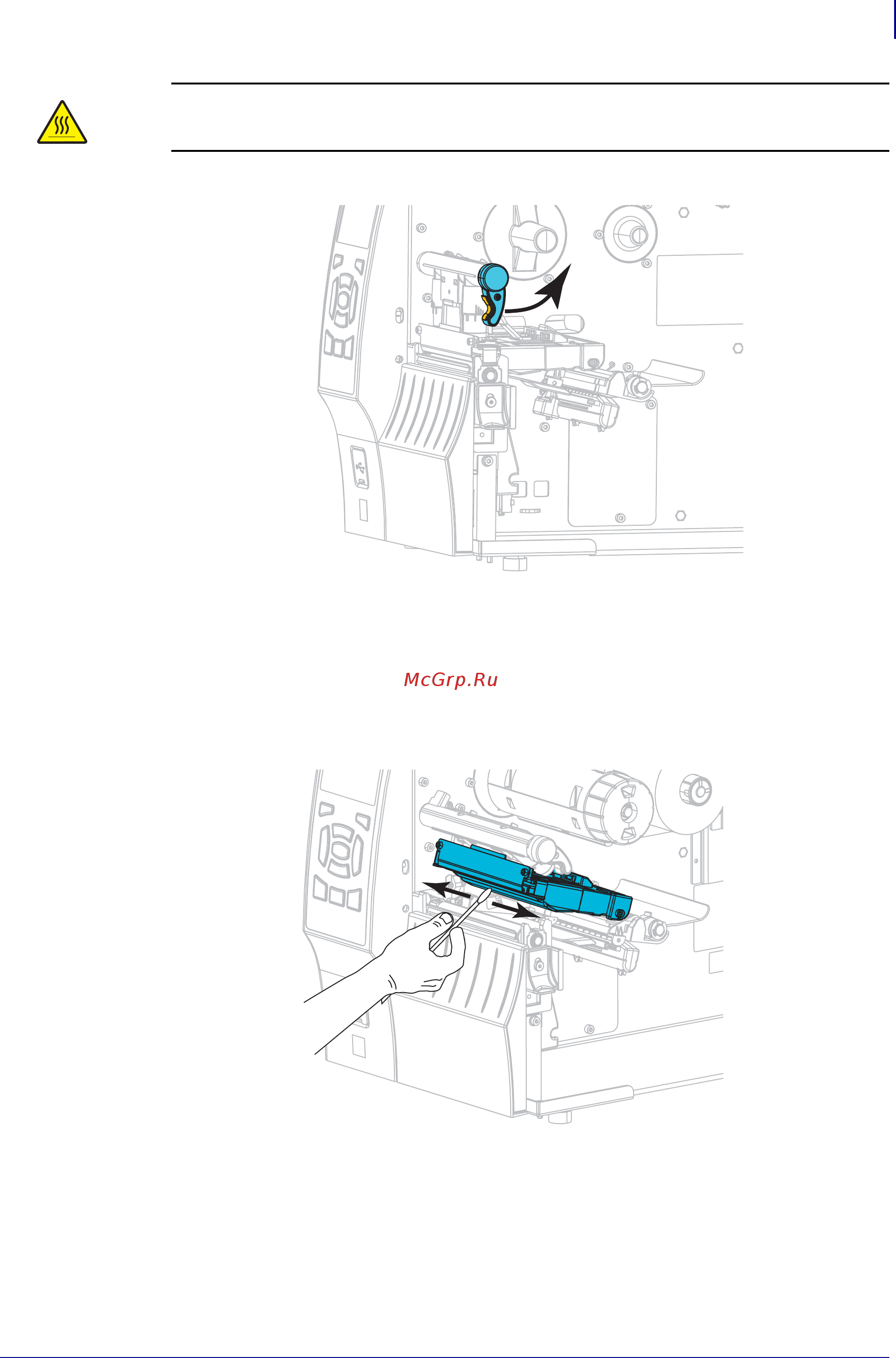

4. С помощью тампона из набора для профилактического обслуживания Zebra
протрите коричневую полоску на узле печатающей головки по всей длине. Вместо
набора для профилактического обслуживания можно использовать чистый тампон,
смоченный в растворе, состоящем из изопропилового спирта (не менее 90 %)
и деионизированной воды (не более 10 %). Дайте растворителю испариться.
Внимание! • Печатающая головка может быть горячей и стать причиной ожога.
Подождите, пока печатающая головка остынет.
Откройте печатающую головку, повернув рычаг открывания головки.
