Регламентное техническое обслуживание
Расписание и процедуры очистки
136
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014

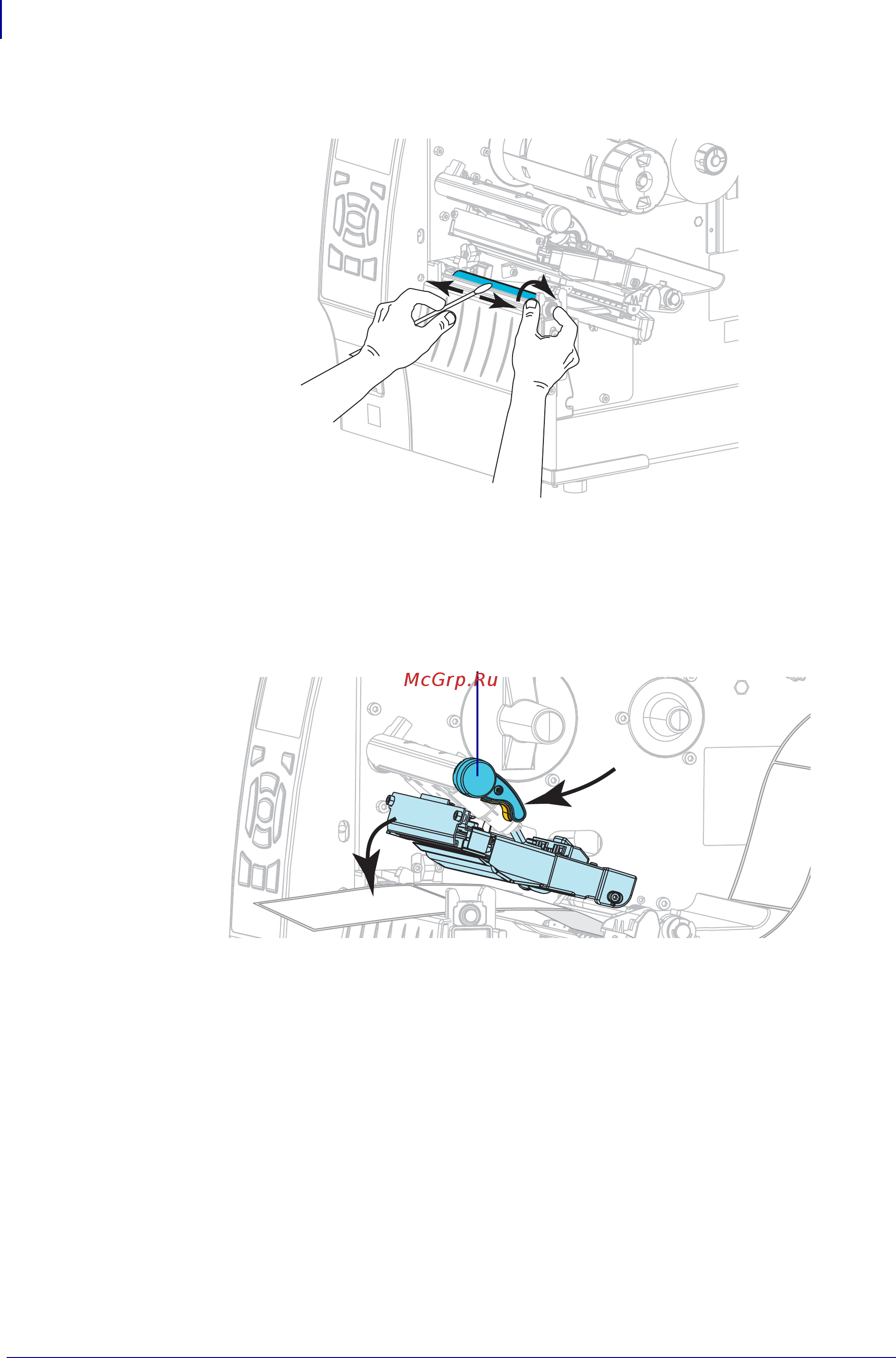

5. Поворачивая валик вручную, тщательно очистите его тампоном. Дайте
растворителю испариться.
6. Уста новите ленту (если есть) и носитель. Инструкции см. в разделе Загрузка ленты
на стр.60 или Загрузка носителя на стр.34.
7. Поверните рычаг открытия печатающей головки (1) вниз, чтобы зафиксировать
печатающую головку.
1
